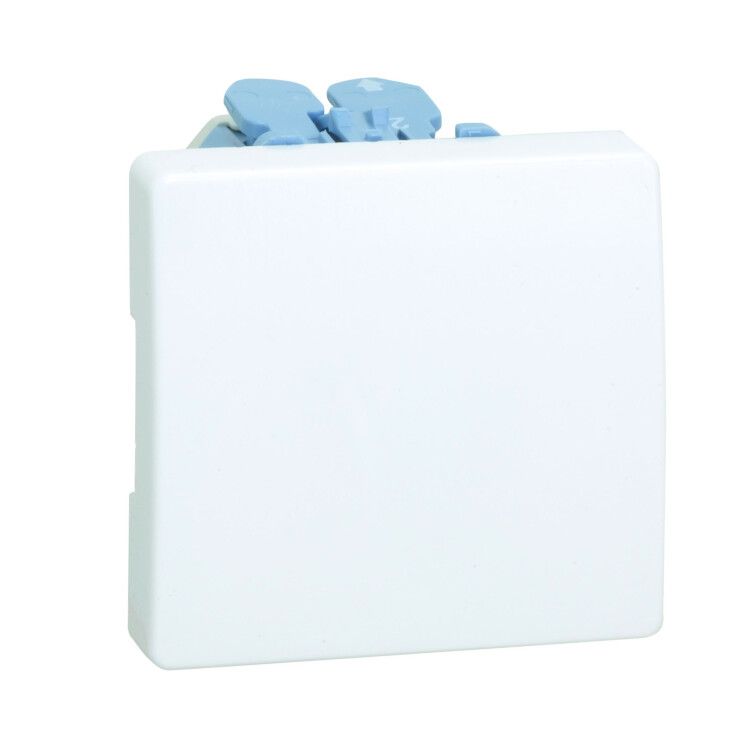

Механизм кнопки клавишной 10А 250В Simon27 сл. кость 27659-62

Кнопка клавишная 10А 250В, S27, слоновая кость от бренда Simon с артикулом 27659-62 - это однокнопочное устройство управления с подсветкой, предназначенное для скрытой установки в распределительных коробках и панелях. Подходит для коммутирования цепей до 10 А и 250 В переменного тока.

Назначение и область применения

Кнопка клавишная 10А 250В, S27, слоновая кость используется для ручного включения и выключения электрических цепей. Применяется в бытовых и промышленных системах управления: освещением, вентиляцией, маломощными оборудованием на станциях, шкафах автоматики, щитах управления. Благодаря подсветке, кнопка удобна для работы в условиях плохого освещения.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Тип контакта: один замыкающий (NO - нормально открытый)
• Тип управления: клавиша-качель (двухпозиционный переключатель)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Исполнение: однокнопочное, с подсветкой
• Материал корпуса: пластик
• Цвет: бежевый (слоновая кость)
• Габариты: 55×55×30 мм
• Способ монтажа: скрытая установка в стену
• Климатическое исполнение: УХЛ3 - предназначена для умеренного и холодного климата, с возможностью эксплуатации при температуре от −25C до +40C
• Комплектация: механизм с декоративной накладкой
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Кнопка клавишная 10А 250В, S27, слоновая кость рассчитана на установку в стандартную круглую или квадратную нишу глубиной не менее 30 мм. Диаметр отверстия для монтажа должен соответствовать габаритам 55×55 мм. Механизм фиксируется за счет зажимных лапок внутри коробки. Накладка легко снимается для обслуживания. Для подключения используются клеммы с зажимом провода до 2,5 мм2. Кабель питания подключается к контактным выводам - вход и выход. Подсветка работает параллельно основному контакту и требует наличия напряжения в цепи.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает использование в помещениях с повышенной влажностью, на улице или в местах с риском попадания жидкости. Не рекомендуется применять в средах с высокой запыленностью или агрессивными химическими веществами. Климатическое исполнение УХЛ3 позволяет использовать кнопку в неотапливаемых помещениях при условии соблюдения температурного режима.

Преимущества

• Подсветка обеспечивает видимость положения кнопки в темноте - снижает вероятность ошибочного нажатия
• Клавишный механизм надежен, износостойкий, имеет четкий тактильный отклик
• Скрытое исполнение обеспечивает эстетичный внешний вид при монтаже в стены
• Бежевый цвет (слоновая кость) хорошо сочетается с большинством интерьерных решений
• Простая конструкция - минимум деталей, что повышает долговечность

Ограничения применения

• Не предназначена для работы в условиях влажности, пыли, агрессивной среды - IP20 недостаточно для таких задач
• Запрещено использовать для управления нагрузками выше 10 А или 250 В - возможен перегрев и выход из строя
• Не совместима с постоянным током свыше 30 В - только переменный ток
• Не подходит для частого циклического включения/выключения более 1000 раз в час - может снизить срок службы контактов
• Требуется предварительно подготовленная ниша в стене - нельзя монтировать поверх отделки

Примеры использования

• Выключение света в тамбуре или коридоре жилого дома
• Управление вентилятором в туалете или ванной комнате
• Ручной запуск насоса в системе автономного водоснабжения
• Кнопка сброса сигнализации в шкафу управления
• Управление освещением на производственной площадке с ограниченным доступом

Практические советы

• Перед монтажом проверьте соответствие диаметра проема в стене - 55 мм - чтобы кнопка плотно вошла и не болталась
• При подключении используйте медные провода сечением 0,75–2,5 мм2; не затягивайте клеммы слишком сильно - можно повредить контакты
• Подсветка работает только при наличии напряжения на контактах - если она не горит, проверьте целостность цепи и наличие питания
• Для длительной эксплуатации в холодном помещении убедитесь, что температура не опускается ниже −25C
• При необходимости замены механизма - достаточно снять накладку, открутить крепления и вынуть старый элемент без демонтажа всей системы
