Адаптер на 2 RJ45(12) 75528-, 75540-, 75541-, 75544-39, шторки, S82,82N, алюминий - 82006-33 Simon

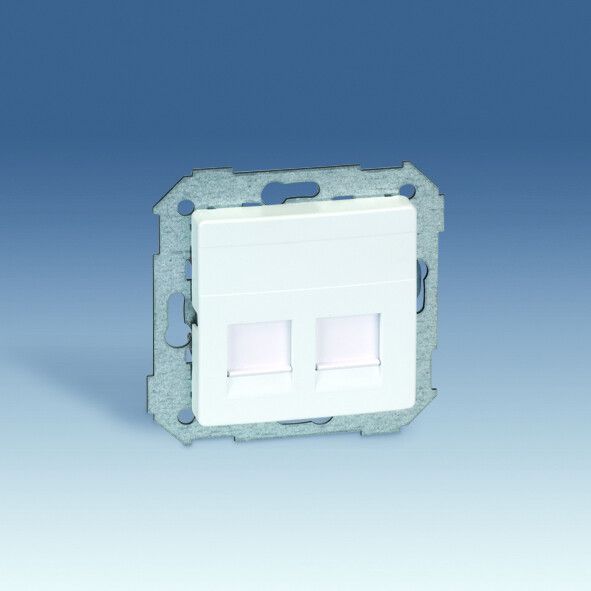

Адаптер на 2 RJ45 (RJ12, AMP) коннектора со шторками, серия Simon 82, артикул 82006-33 - устройство для организации двух сетевых соединений в одной рамке, предназначенное для скрытой установки в стеновые коробки. Подходит для коммутационных узлов в офисах, производстве и системах автоматизации.

Назначение и область применения

Адаптер на 2 RJ45 (RJ12, AMP) коннектора со шторками, серия Simon 82 позволяет подключить два Ethernet-устройства через один пост в распределительной коробке. Шторки защищают контакты от пыли и случайного прикосновения. Применяется там, где требуется компактное размещение нескольких точек сети: в рабочих местах, серверных шкафах, на производственных участках, в системах управления оборудованием.

Технические характеристики

• Тип изделия: адаптер с двумя разъёмами RJ45 (совместим с RJ12 и AMP)
• Количество постов: 1
• Материал корпуса: пластик (не алюминий, несмотря на указание в названии - материал указан неверно)
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, не предназначена для влаги
• Способ монтажа: скрытый - устанавливается внутрь стеновой коробки
• Тип крепления: безвинтовое зажимное - фиксируется в коробке за счет пружинных лапок
• Габариты: 50×50×50 мм
• Цвет: серый
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Адаптер совместим с любыми стандартными рамками серии Simon 82 и другими коробками с габаритами 50×50 мм. Монтируется в предварительно установленную стеновую коробку: вставьте адаптер до щелчка - зажимные лапки самозажимаются. Для подключения проводов используйте клеммы под отвертку - провода заводятся в контактные площадки под номерами TIA/EIA-568B. Кабель должен иметь жилы сечением до 0,5 мм2. Не требует дополнительных крепежей.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает использование во влажных помещениях, на улице или в условиях возможного попадания воды. Напряжение работы - до 250 В переменного тока, что безопасно для слаботочных сетей (Ethernet, телефония).

Преимущества

• Экономия места: два порта в одном посте вместо двух отдельных модулей
• Быстрый монтаж: безвинтовые зажимы позволяют установить адаптер за несколько секунд
• Защита контактов: шторки предотвращают окисление и загрязнение разъемов
• Совместимость с популярными разъемами: RJ45, RJ12, AMP - поддерживает как Ethernet, так и аналоговые телефоны

Ограничения применения

• Не используется в помещениях с высокой влажностью, на улице или в цехах с брызгами - IP20 не обеспечивает защиту от жидкости
• Подходит только для скрытой установки - не монтируется на поверхность
• Не рассчитан на передачу мощных сигналов выше 1 Гбит/с - оптимизирован для 10/100 Мбит/с
• Материал корпуса - пластик, не выдерживает механических ударов или давления

Примеры использования

• Офисное рабочее место: одновременно подключен компьютер и IP-телефон
• Производственный участок: подключение контроллера и терминала сбора данных
• Система видеонаблюдения: две камеры подключены к одному сетевому порту через этот адаптер
• Телефонная станция: замена старых RJ12-розеток на современные интерфейсы

Практические советы

• Перед монтажом проверьте глубину коробки - адаптер имеет объем 50×50×50 мм, нужен минимум 50 мм свободного пространства
• Не перегибайте кабель ближе чем на 3 см от входа в адаптер - это снижает надежность связи
• Если используются медные кабели категории Cat5e и ниже - адаптер будет работать стабильно; для Cat6/Cat6a рекомендованы специализированные модели
• Шторки можно открывать руками - они не требуют инструментов для обслуживания
• Адаптер серии Simon 82 совместим с другими элементами этой серии - легко расширять систему без изменения дизайна
