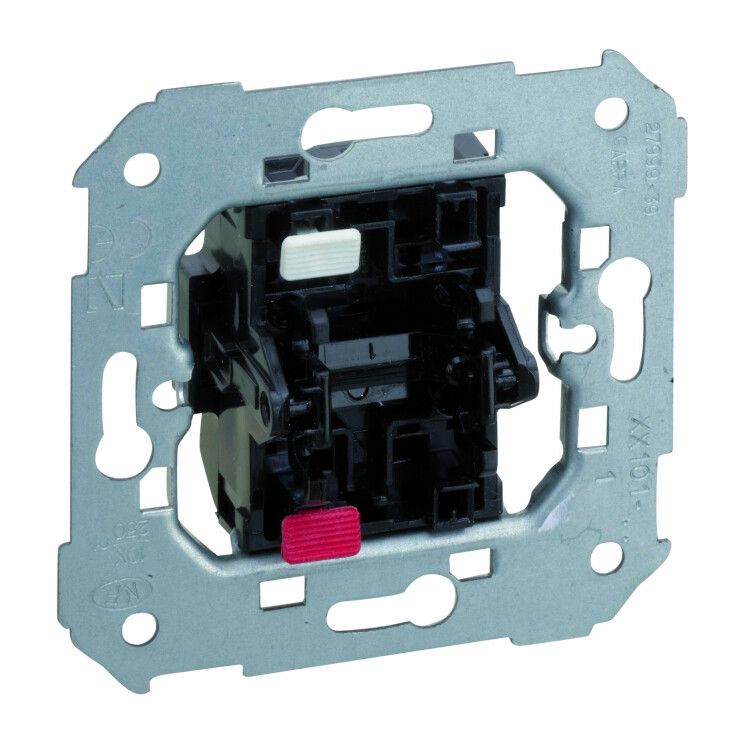

Выключатель кнопочный 1-кл. СП Simon 82/82Nature/88 10А механизм 75150-39

Кнопка клавишная нормально замкнутая 10А 250В, механизм серии S82, S82N, S88 - это надёжный элемент управления для цепей постоянного и переменного тока, предназначенный для скрытой установки в распределительных щитах и пультах управления. Бренд Simon предлагает эту модель как часть серий S82/S88, где акцент сделан на механическую прочность и совместимость со стандартными монтажными коробками.

Назначение и область применения

Эта кнопка используется для ручного включения и выключения электрических цепей. Поскольку контакты нормально замкнутые, она размыкает цепь при нажатии - идеальна для аварийной остановки, сброса режимов или активации сигналов. Применяется в промышленном оборудовании: станках, конвейерах, системах автоматизации, а также в бытовых и коммерческих щитах, где требуется физический контроль.

Технические характеристики

• Номинальное напряжение: 250 В - работает в сетях до 250 В переменного тока (AC), включая бытовые 220–240 В;
• Номинальный ток: 10 А - способна коммутировать нагрузки до 10 ампер, что достаточно для двигателей, освещения, нагревательных элементов;
• Тип контактов: один замыкающий (НО) - при нажатии контакт размыкается, в исходном состоянии - замкнут;
• Способ монтажа: скрытый - устанавливается внутрь стеновой или щитовой коробки, внешняя поверхность - только клавиша;
• Габариты: 80×80×45 мм - требует соответствующего углубления в стене или панели;
• Степень защиты IP20 - защищена от прикосновений пальцев и крупных предметов, но не от пыли и воды; не подходит для влажных или уличных зон;
• Климатическое исполнение УХЛ3 - рассчитана на работу в помещениях с температурой от −25C до +40C и умеренной влажностью;
• Материал корпуса: металл - обеспечивает жесткость, долговечность и экранирующее действие;
• Количество клавиш: одна - однокнопочное исполнение, без индикации;
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие техническим условиям производителя.

Совместимость и монтаж

Кнопка S82N совместима с монтажными коробками стандарта для скрытой установки, имеющими посадочное отверстие 75–80 мм. Для монтажа необходимо:

• Вырезать в стене или панели отверстие размером 75–80 мм;
• Закрепить механизм в коробке с помощью боковых зажимов или винтов (не входят в комплект);
• Подключить провода к клеммам - максимальное сечение жилы 2,5 мм2;
• Убедиться, что клавиша свободно движется без перекосов.

Не используйте с кабелями большего сечения - возможен перегрев и повреждение клемм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08, но не имеет сертификатов CE, UL или IEC. Это означает, что применение в ЕС, США или проектах с обязательным соблюдением международных стандартов может потребовать дополнительной проверки. Для промышленных объектов рекомендуется использовать в рамках внутренних регламентов предприятия.

Преимущества

• Металлический корпус - устойчив к механическим воздействиям, не деформируется при частом использовании;
• Простая конструкция - минимум деталей, высокая надёжность и ремонтопригодность;
• Совместимость с сериями S82, S82N, S88 - можно заменить аналогичную кнопку из этой же линейки без переделки монтажа;
• Фиксированная клавиша - не требует дополнительных усилий для возврата в исходное положение.

Ограничения применения

• IP20 - нельзя использовать во влажных, пыльных или наружных условиях (бассейны, цеха с опилками, улица);
• Нет индикации состояния - невозможно визуально определить, нажата ли кнопка;
• Работает только в нормально замкнутом режиме - не подходит для задач, требующих нормально разомкнутого контакта;
• Не предназначен для частого импульсного включения (более 1000 операций в час) - риск износа механизма.

Примеры использования

• Автоматическая линия: кнопка аварийной остановки на пульте оператора;
• Производственный участок: сброс системы после перегрузки;
• Жилое помещение: управление светом в подвале через щиток;
• Оборудование: запуск/остановка насоса в системе водоснабжения.

Практические советы

• Перед монтажом проверьте глубину коробки - 45 мм корпуса требуют минимум 50 мм свободного пространства внутри;
• При подключении используйте кабель с медными жилами - алюминий несовместим с клеммами этого типа;
• Не затягивайте провода слишком сильно - это может повредить пластиковую вставку клемм;
• Если нужна индикация или нормально разомкнутый контакт - выбирайте другую модель из серии Simon S82/S88;
• Артикул 75150-39 - единственный номер для заказа именно этой модификации; другие варианты серии имеют другой тип контактов.
