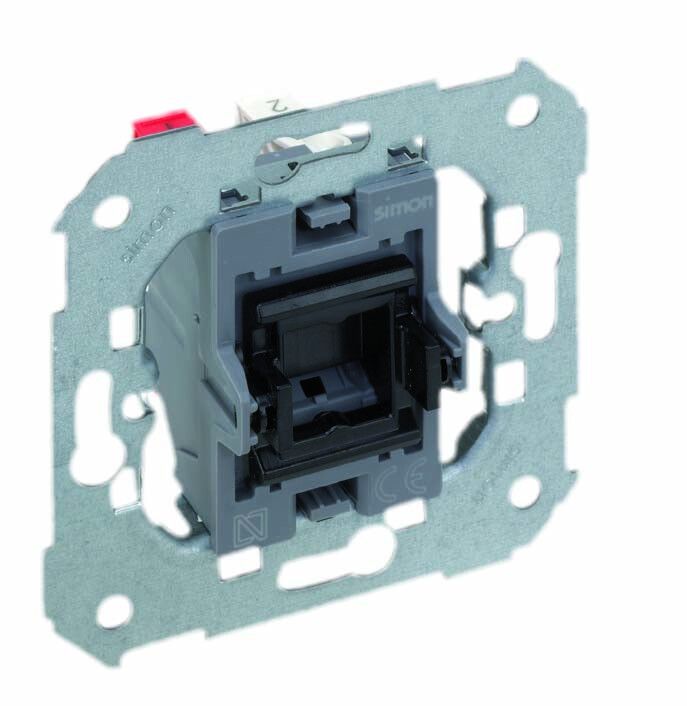

Механизм кнопки с подсветкой экспресс монтаж 10А 250В Simon82/82Nature/88 7700160-039

Механизм кнопочный выключатель с подсветкой Simon S82N - компактное устройство для управления освещением или оборудованием в помещениях с ограниченным пространством. Подходит для скрытой установки в стеновые коробки, обеспечивает надежную коммутацию до 10 А при напряжении 250 В и визуальную индикацию состояния через подсветку.

Назначение и область применения

Этот механизм используется для включения и выключения электроприборов, светильников или оборудования в жилых, офисных и промышленных помещениях. Благодаря подсветке легко определить состояние выключателя в темноте. Применяется там, где требуется простое управление одним нагрузочным контуром - например, для света в коридоре, туалете или на рабочем месте.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Тип контакта: один замыкающий (NO)
• Способ управления: клавишный (качание)
• Подсветка: да, светодиодная индикация состояния
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Размеры: 55×55×30 мм
• Материал корпуса: пластик
• Цвет: черный
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом и повышенной влажностью
• Монтаж: скрытый, в стандартную круглую или квадратную подрозетник
• Количество постов: 1

Совместимость и монтаж

Механизм Simon S82N предназначен для установки в стандартные подрозетники глубиной не менее 30 мм. Он совместим с большинством бытовых и промышленных рамок и лицевых панелей, соответствующих габаритам 55×55 мм. Монтаж выполняется путём фиксации механизма в подрозетнике с помощью боковых зажимов - никаких дополнительных крепежей не требует. Кабель подводится к контактам снизу или сбоку, в зависимости от модели подрозетника. Для работы достаточно двух проводов: фаза и нагрузка. Ноль не нужен - подсветка питается через нагрузку.

Безопасность и стандарты

Произведён согласно ТУ 3464-001-77313241-08. Соответствует требованиям безопасности для внутренней установки в сухих помещениях. Не предназначен для использования во влажных средах (ванна, баня, улица) из-за низкой степени защиты IP20. Не имеет функции автоматического отключения или защиты от перегрузки - необходимо использовать внешние устройства защиты (автоматический выключатель, УЗО).

Преимущества

• Экспресс-монтаж: не требует дополнительных инструментов или креплений
• Подсветка позволяет видеть положение выключателя даже при полном отключении света
• Компактные размеры подходят для плотной компоновки в распределительных коробках
• Чёрный цвет маскирует следы загрязнения и хорошо сочетается со многими интерьерными решениями
• Однокнопочное исполнение снижает риск случайного включения других цепей

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для управления мощными нагрузками выше 10 А (например, нагреватели, насосы >2.2 кВт)
• Не работает с LED-лентами или электронными трансформаторами без предварительной проверки совместимости - возможны мерцания из-за малого потребления тока
• Не предназначена для частого механического воздействия - не рекомендовано для общественных мест с высокой проходимостью
• Не совместима с системами умного дома без дополнительных модулей

Примеры использования

• Выключение света в спальной комнате ночью
• Управление точечными светильниками в кухне
• Переключение розетки с зарядным устройством в офисе
• Контроль вентилятора в ванной комнате
• Функциональный элемент в распределительных щитах для локального управления

Практические советы

• Проверьте диаметр подрозетника перед покупкой - он должен быть минимум 60 мм для свободной установки механизма Simon S82N
• При подключении к светодиодному освещению используйте нагрузочные резисторы, чтобы избежать мерцания подсветки
• Не затягивайте клеммы слишком сильно - пластиковый корпус чувствителен к деформации
• Если планируете установку в групповой рамке, выбирайте аналогичные по дизайну и цвету механизмы - Simon S82, S88 имеют тот же форм-фактор
• Для долговечности не используйте в условиях постоянной вибрации или высокой запылённости
