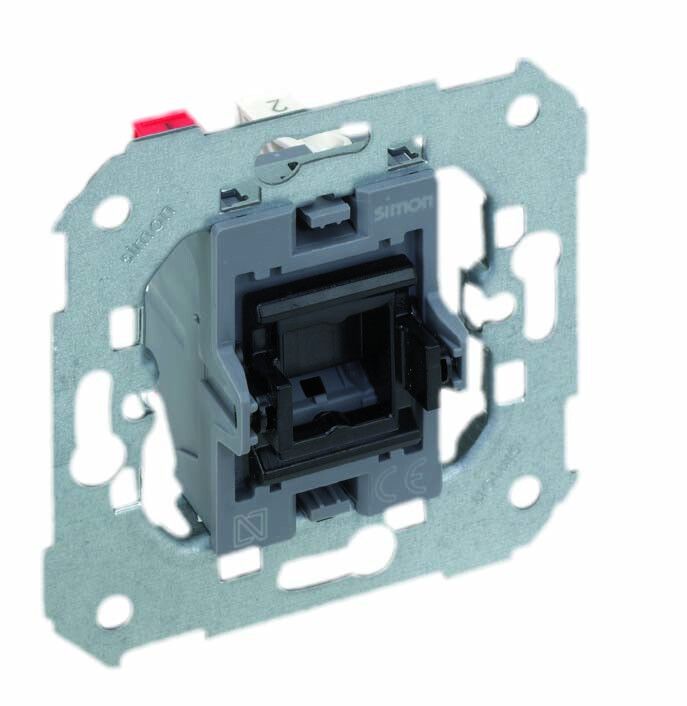

Переключатель перекрестный 1-кл. СП Simon 82/82Nature/88 10А IP20 250В с 3-х мест экспресс монтаж механизм 7700251-039

Выключатель Simon S82N (арт. 7700251-039) - это одноклавишный перекрестный выключатель для управления освещением из трёх и более мест. Он сочетает надёжную механическую конструкцию с быстрой фиксацией в монтажной коробке, что делает его удобным решением для сложных схем управления светом в жилых и офисных помещениях.

Назначение и область применения

Этот выключатель используется в схемах управления освещением, где требуется включение и выключение одного источника света из трёх и более точек - например, на лестницах, длинных коридорах, спальнях с двумя входами или в больших комнатах. Он работает в паре с двумя проходными выключателями и образует часть многоуровневой системы управления. Подходит для внутренней проводки в квартирах, домах, административных зданиях и объектах с постоянной температурой.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в стандартной сети 220–240 В переменного тока;
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (например, несколько светодиодных ламп или одна мощная люстра);
• Количество клавиш: 1 - управление одним цепью;
• Схема подключения: перекрестный - предназначен для соединения между двумя проходными выключателями;
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли - применяется только внутри помещений;
• Максимальное сечение кабеля: 1,5 мм2 - поддерживает медные провода этого сечения, соответствует требованиям для осветительных цепей;
• Материал корпуса: пластик - устойчивый к удару, не горючий, матовая отделка снижает блики;
• Цвет: чёрный - гармонирует с современной интерьерной эстетикой;
• Климатическое исполнение: УХЛ3 - работает при температуре от −10C до +40C и влажности до 80%;
• Крепление: винтовое - механизм фиксируется в монтажной коробке с помощью двух винтов;
• Подключение: пружинные клеммы - обеспечивают плотный контакт без необходимости предварительной зачистки проводов;
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных веществ;
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие техническим условиям производителя.

Совместимость и монтаж

Выключатель Simon S82N совместим с другими изделиями серии S82, S82N и S88. Монтируется в стандартные круглые или прямоугольные монтажные коробки глубиной не менее 40 мм. Для работы необходима пара проходных выключателей (S82N-1P-PROX) - он сам не может работать автономно. Кабель 1,5 мм2 заводится в клеммы без зачистки - достаточно вставить провод до щелчка. После установки механизм фиксируется в рамке винтами. Не требует специальных инструментов - подходит для быстрого монтажа даже новичкам.

Безопасность и стандарты

Изделие соответствует требованиям безопасности, установленным в ТУ 3464-001-77313241-08. Отсутствие галогенов в составе пластика снижает риск образования ядовитых газов при перегреве. Защита IP20 исключает использование во влажных помещениях (ванна, баня, улица). Напряжение 250 В и ток 10 А позволяют использовать устройство в бытовых сетях без риска перегрузки при соблюдении нормативов.

Преимущества

• Экспресс-монтаж - клеммы с автоматической фиксацией экономят время при подключении;
• Матовая поверхность - не царапается легко, не оставляет следов пальцев;
• Совместимость с серией S82/S88 - можно заменить старый выключатель без переделки стеновой ниши;
• Надёжная фиксация в коробке - не расшатывается после многократного включения;
• Галоген-free материал - экологически безопаснее при утилизации и при ЧП.

Ограничения применения

• Не предназначена для влажных помещений - запрещено применение в ванных, кухнях с высокой влажностью, на улице;
• Работает только в связке с проходными выключателями - нельзя использовать как обычный выключатель;
• Максимальное сечение кабеля - 1,5 мм2 - не подходит для силовых линий (розетки, нагреватели);
• Не регулирует яркость - не является диммером;
• Температурный диапазон ограничен - не рекомендован для холодных чердачных или неотапливаемых помещений ниже −10C.

Примеры использования

• Освещение лестницы: три точки управления - внизу, на площадке и наверху;
• Спальня с выходами из двух сторон кровати - два проходных выключателя и один перекрестный в центре комнаты;
• Длинный коридор с несколькими входами - позволяет включить свет у первого входа и выключить у последнего;
• Офисные помещения с зонированием - управление светом в рабочих зонах из нескольких точек доступа.

Практические советы

• При замене старого выключателя проверьте тип схемы - если есть три точки управления, нужен именно перекрестный, а не проходной;
• Не используйте кабель больше 1,5 мм2 - это вызовет плохой контакт и перегрев клемм;
• При сборке схемы пометьте провода: L, L1, L2 - так будет легче найти правильные контакты;
• Проверьте глубину монтажной коробки - если она меньше 40 мм, механизм не войдёт полностью;
• Для долговечности не включайте/выключайте слишком часто - частые операции ускоряют износ механизма.
