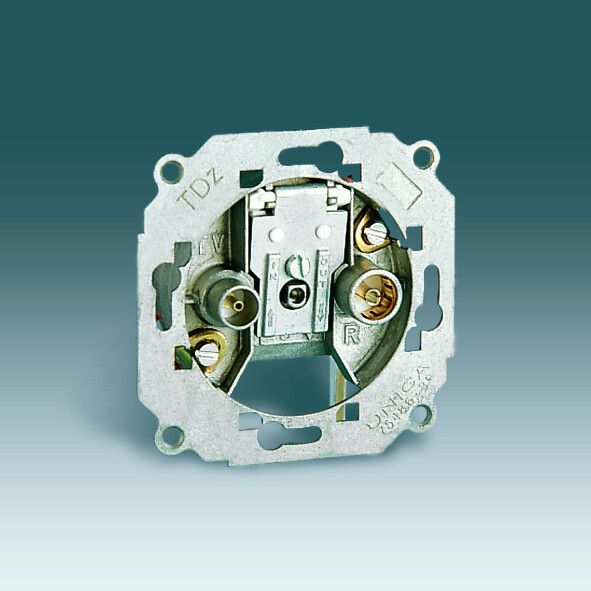

Розетка телевизионная оконечная TV/R СП Simon 27-82-88 механизм 75488-39

Розетка телевизионная/радиочастотная (TV/R) оконечная, затухание 9,8–10,4 дБ, механизм от бренда Simon с артикулом 75488-39 предназначена для подключения коаксиальных кабелей в системах спутникового и антенного телевидения. Это однопостовой механизм с двумя выходами, рассчитанный на скрытую установку в стене.

Назначение и область применения

Эта розетка используется для завершения коаксиальной телевизионной сети внутри зданий. Она позволяет подключить два телевизора, приставки или модема к одной входящей линии. Подходит для жилых домов, офисов, гостиниц и многоквартирных зданий с централизованной антенной или спутниковой системой. Устройство является оконечным - то есть не усиливает сигнал, а лишь обеспечивает надёжный физический контакт.

Технические характеристики

• Тип изделия: розетка TV, механизм
• Количество выходов: 2
• Затухание сигнала: 9,8–10,4 дБ - показатель потерь в соединении; значения в этом диапазоне соответствуют стандартному уровню для оконечных розеток
• Номинальное напряжение: 12 В - указывает на совместимость с пассивными RF-системами, не предназначен для питания устройств
• Номинальный ток: 1 А - предел по току, не связан с передачей видеосигнала, важен при наличии возможных помех или слаботочных цепей рядом
• Способ монтажа: скрытый (встраивается в подрозетник)
• Тип крепления: винтовое
• Степень защиты: IP20 - защищена от контакта с пальцами, но не от пыли и влаги; подходит только для сухих помещений
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Цвет: черный
• Способ присоединения: винтовые зажимы для коаксиального кабеля
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка совместима с коаксиальными кабелями типа RG-6, RG-59 и аналогичными с импедансом 75 Ом. Для монтажа требуется стандартный подрозетник глубиной не менее 40 мм. Кабель зачищается на 10–12 мм, жила вставляется в зажим и фиксируется винтом. Оболочка кабеля должна плотно прилегать к корпусу розетки - это снижает риск возникновения шума и помех. Монтаж выполняется после прокладки трассы и проверки целостности сигнала.

Безопасность и стандарты

Розетка соответствует требованиям ТУ 3464-001-77313241-08. IP20 исключает её применение во влажных зонах (ванная, кухня, балкон). Напряжение 12 В и ток 1 А свидетельствуют, что устройство не предназначено для работы с активными источниками питания - не следует подавать на него напряжение выше указанного.

Преимущества

• Два выхода в одном посте экономят место в подрозетнике
• Фиксация винтами обеспечивает долговременный контакт без ослабления
• Чёрный цвет легко сочетается с большинством декоративных рамок
• Оконечная конструкция минимизирует отражения сигнала, повышая качество изображения

Ограничения применения

• Не подходит для открытой установки - отсутствует защита от влаги и пыли
• Не работает как усилитель или распределитель - сигнал на втором выходе будет ослаблен на 9,8–10,4 дБ
• Не рекомендуется использовать в местах с высокой электромагнитной нагрузкой без экранирования кабеля
• Не совместима с цифровыми интерфейсами HDMI, Ethernet или USB

Примеры использования

• Подключение двух телевизоров в гостиной от одного спутникового ресивера
• Разводка сигнала от антенны к телевизору и IPTV-приставке в спальне
• Завершение линии в системе коллективного телевидения (КТВ) в квартире

Практические советы

• Перед монтажом проверьте уровень сигнала на входе - если он ниже 50 дБмкВ, оконечная розетка может ухудшить картинку
• Избегайте перегибов кабеля ближе чем на 5 см от розетки - это увеличивает затухание
• При использовании нескольких таких розеток в цепи суммарное затухание может превысить допустимый порог - планируйте схему с учётом длины кабеля и числа ответвлений
• Для лучшей экранированности используйте кабели с медной оплёткой, а не алюминиевой
• Проверяйте герметичность винтового соединения - плохой контакт вызывает мерцание изображения
