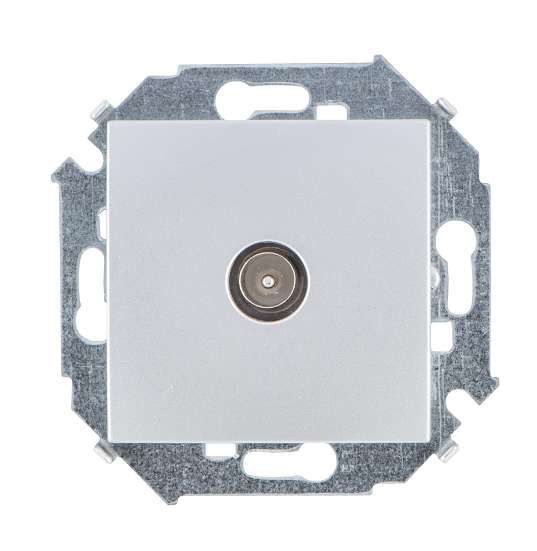

Механизм розетки TV СП Simon15 одиночная алюм. Simon 1591475-033

Розетка телевизионная одиночная TV с винтовым зажимом, алюминий от Simon (арт. 1591475-033) предназначена для подключения антенного или спутникового оборудования к коаксиальному кабелю. Устройство обеспечивает надёжный контакт и минимальные потери сигнала в бытовых и профессиональных системах телевизионной разводки.

Назначение и область применения

Розетка телевизионная одиночная TV с винтовым зажимом, алюминий используется для подключения телевизора, приставки, модема или другого устройства через коаксиальный кабель типа RG-6 или аналогичный. Подходит для скрытой установки в стене - применяется в жилых домах, офисах, гостиницах, на объектах со сложной проводкой. Номинальный ток 1 А указывает, что устройство рассчитано исключительно на передачу сигнала, а не на питание - не используйте её для подключения активных устройств, требующих электроэнергии.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1
• Частотный диапазон: 4–2400 МГц - поддерживает все современные сигналы, включая DVB-T/T2, DVB-S/S2, кабельное ТВ и IPTV
• Потери при подключении: ≤1,5 дБ - низкий уровень затухания сигнала, сохраняет качество изображения
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для помещений с умеренным климатом
• Материал корпуса: алюминий - прочный, антикоррозийный, хорошо экранирует помехи
• Цвет: серый - сочетается с большинством декоративных рамок и отделкой
• Способ монтажа: скрытая установка - монтируется в подрозетник 60×60 мм
• Тип крепления: винтовой зажим - фиксирует центральную жилу и экран кабеля без пайки
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка совместима с любым коаксиальным кабелем, имеющим F-разъём (например, RG-6, RG-59, SAT 703). Для монтажа требуется подготовленный подрозетник глубиной не менее 40 мм. Кабель зачищают: центральная жила выступает на 5–7 мм, оплетка - на 10–12 мм. Конец кабеля вставляют в разъём, затем закручивают винты - они плотно прижимают жилу и экран к контактным площадкам. Накладка крепится к механизму после завершения подключения. Не допускается перегиб кабеля ближе чем на 5 см от розетки - это увеличивает потери сигнала.

Безопасность и стандарты

Розетка соответствует требованиям ТУ 3464-001-77313241-08. IP20 гарантирует безопасность при работе в сухих помещениях. Устройство не имеет заземления - не предназначен для подключения к сети переменного тока. Применяется только в качестве пассивного элемента телевизионной системы.

Преимущества

• Алюминиевый корпус снижает влияние внешних ЭМИ - важное преимущество в местах с высоким уровнем радиопомех
• Винтовой зажим вместо обжима позволяет легко переустанавливать кабель без специнструментов
• Широкий диапазон частот (до 2400 МГц) обеспечивает работу с HD, UHD и цифровыми сервисами
• Низкая потеря сигнала (1,5 дБ) минимизирует необходимость усиления
• Совместима с большинством стандартных рамок и лицевых пластин

Ограничения применения

• Не подходит для открытой установки - IP20 не защищает от влаги и пыли
• Запрещено использовать для питания устройств - только для передачи RF-сигнала
• Не рекомендовано применение в условиях повышенной влажности (ванная, баня, улица)
• Не совместима с кабелями без F-разъёма - требует предварительной подготовки концов
• Не поддерживает PoE или другие технологии передачи энергии по коаксиалу

Примеры использования

• Подключение телевизора к антенне в квартире
• Разводка спутникового сигнала в многоквартирном доме
• Установка в офисе для подключения IPTV-приставки
• Интеграция в систему «умный дом» для передачи видеосигнала

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран вызывает шум и потерю сигнала
• Избегайте скруток и изгибов под острым углом - это увеличивает потери выше нормы
• При использовании удлинителей или тройников учитывайте суммарные потери - не более 3–4 дБ на всю цепочку
• Для долговечности подтягивайте винты через год после установки - возможна усадка материала
• Выбирайте качественный кабель с медной центральной жилой - алюминиевые аналоги хуже проводят сигнал
