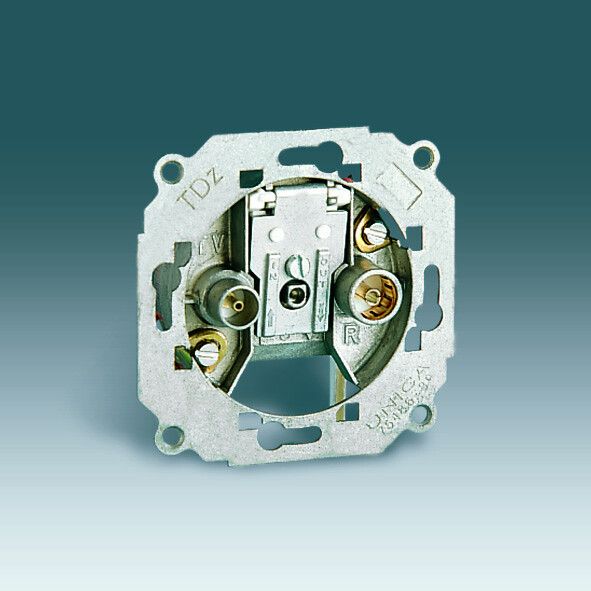

Розетка телевизионная проходная TV/R СП Simon 27-82-88 механизм 75487-39

Розетка телевизионная проходная Simon S82N (арт. 75487-39) предназначена для организации внутренней антенной сети в жилых и офисных помещениях - обеспечивает передачу сигнала между двумя точками без потерь качества, сохраняя уровень затухания в пределах 2–10 дБ.

Назначение и область применения

Эта проходная розетка используется для создания последовательной цепочки сигналов от антенного входа до нескольких телевизоров или приемников. Подходит для систем спутниковой и цифровой ТВ-связи внутри зданий. Устанавливается в стеновые ниши, где требуется надежное соединение без разрывов сигнала. Применяется в квартирах, домах, гостиницах и административных зданиях с распределенной антенной сетью.

Технические характеристики

• Тип изделия: розетка телевизионная проходная
• Количество выходов: 2 (вход + выход)
• Тип разъема: TV (F-разъем, 75 Ом)
• Затухание сигнала: 2–10 дБ - минимальная потеря мощности на переходе
• Номинальное напряжение: 12 В - совместима с активными устройствами малой мощности
• Номинальный ток: 1 А - позволяет питать усилители или фильтры через контактную группу
• Степень защиты: IP20 - защищает от контакта с пальцами и крупным мусором, не герметична
• Способ монтажа: скрытая установка в подрозетник
• Тип крепления: винтовое - фиксируется в корпусе подрозетника болтами
• Способ присоединения: винтовые зажимы - для коаксиального кабеля RG-6/RG-59
• Цвет: черный - соответствует стандартному оформлению бытовых розеток
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка Simon S82N совместима с любыми стандартными F-разъемами и коаксиальным кабелем типа RG-6, RG-59. Для монтажа требуется стандартный подрозетник глубиной не менее 40 мм. Кабель зачищают на 10–12 мм, вставляют в зажим и плотно закручивают винты - важно избежать перегиба центральной жилы. Проходная схема: входной кабель подключается к одному разъему, выходной - к другому; сигнал проходит через механизм без дополнительных переходников. Механизм не требует внешнего питания - работает пассивно.

Безопасность и стандарты

Соответствует требованиям ТУ 3464-001-77313241-08. Защита IP20 исключает риск поражения током при случайном прикосновении, но не защищает от влаги - не применяется во влажных помещениях (ванная, бассейн, улица). Напряжение 12 В и ток 1 А позволяют безопасно использовать с активными элементами (например, усилителями сигнала), однако не предназначен для подключения бытовых приборов высокой мощности.

Преимущества

• Проходная конструкция - позволяет протянуть сигнал дальше без дополнительных тройников или делителей
• Низкое затухание (2–10 дБ) - минимизирует потерю качества сигнала при многократных переходах
• Фиксация винтом - надежнее, чем push-fit, особенно при частых демонтажах
• Черный цвет - гармонично сочетается с большинством декоративных рамок и выключателей
• Поддержка питания через контакт - можно запитывать усилители прямо через розетку

Ограничения применения

• Не предназначена для открытой установки - требует скрытую проводку и подрозетник
• IP20 не защищает от воды и пыли - нельзя использовать на улице, в банях, подъездах без защиты
• Не подходит для цифровых интерфейсов HDMI, Ethernet - только аналоговый RF-сигнал
• Максимальный ток 1 А - недостаточен для мощных усилителей (>10 Вт); проверяйте потребление подключаемых устройств
• Не имеет экрана или фильтра помех - рекомендуется применять с качественным экранированным кабелем

Примеры использования

• Антенная система в многоэтажке: один вход от общего узла → розетка в комнате №1 → розетка в комнате №2 → телевизоры
• Спутниковый прием: LNB → розетка у окна → розетка в гостиной → розетка в спальне
• Обслуживание офиса: одна розетка подключена к серверу сигнала, вторая - к телевизору на стене

Практические советы

• Перед монтажом проверьте затухание всей цепи - суммарное значение не должно превышать 20 дБ
• Используйте только экранированный кабель с медной оплеткой - снижает влияние помех
• Не перетягивайте винты при подключении кабеля - повредите центральный проводник
• Если нужна более низкая потеря сигнала - выбирайте модели с затуханием 2–4 дБ, а не 8–10 дБ
• При замене старой розетки - отключите все устройства и проверьте целостность кабеля мультиметром
• Для долговечности - используйте розетку Simon S82N только в паре с другими изделиями серии S82/S88
