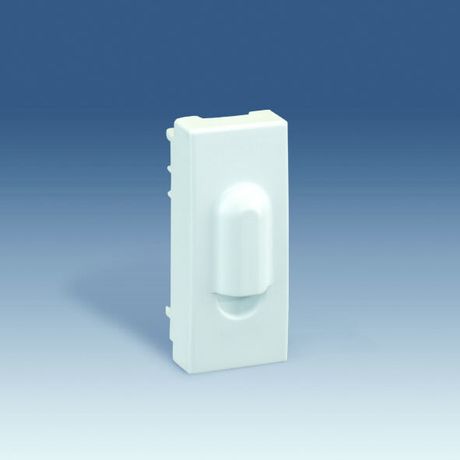

Вывод для кабеля узк. Simon82 Centralizations алюм. 82051-63

Вывод для кабеля узкий, алюминий, серия S82C от Simon (артикул 82051-63) - компактный аксессуар для скрытой прокладки кабелей в стеновых нишах, обеспечивает фиксацию проводов при установке в рамочные коробки.

Назначение и область применения

Этот вывод предназначен для организации выхода кабелей из внутренних электромонтажных коробок, особенно там, где важна минимальная толщина проходного элемента. Подходит для использования в жилых и офисных помещениях при монтаже скрытой проводки. Применяется совместно с рамочными системами Simon серии S82C, когда требуется аккуратный и компактный выход кабеля без нарушения внешнего вида отделки.

Технические характеристики

• Тип изделия: аксессуар для кабельного вывода
• Материал корпуса: пластик (не металлический, несмотря на указание “алюминиевый” - цвет имитирует металл)
• Цвет: алюминиевый (визуальная имитация металла, фактически - окрашенный пластик)
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, не защищен от воды и пыли
• Способ монтажа: скрытый - устанавливается внутри стены в монтажную коробку
• Тип крепления: зажимной механизм для фиксации кабеля
• Количество постов: 1 - рассчитан на один кабельный вход/выход
• Серия: S82C (совместим с другими элементами этой серии)

Совместимость и монтаж

Вывод для кабеля узкий, алюминий, серия S82C совместим только с монтажными коробками серии S82C от Simon. Устанавливается после сборки рамочной системы: вставляется в предварительно подготовленный вырез в коробке, фиксируется зажимом. Кабель заводится через отверстие и зажимается внутренним механизмом - не требует дополнительных хомутов. Диаметр отверстия ограничен - подходит для одножильных и многожильных кабелей до 10–12 мм в диаметре. Не используйте с гибкими кабелями большего сечения - возможен перегиб или повреждение изоляции.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электропроводки в сухих помещениях. Степень защиты IP20 исключает применение во влажных зонах (ванная, кухня, бассейн) и на улице. Напряжение работы не указано - используется в сетях до 400 В переменного тока, как стандартно для бытовых систем S82C.

Преимущества

• Узкая форма позволяет сохранить эстетичный вид панели даже при плотном расположении модулей
• Фиксация кабеля без дополнительных креплений снижает время монтажа
• Совместимость с целой серией S82C упрощает замену и расширение системы
• Пластиковый корпус не проводит ток - безопасен при случайном касании

Ограничения применения

• Не предназначена для открытой прокладки - работает только в скрытой проводке
• IP20 запрещает использование в местах с повышенной влажностью, пылью или риском механического воздействия
• Не поддерживает кабели с диаметром более 12 мм - не подходит для силовых шнуров или многожильных кабелей типа NYM 3×6
• Не является точкой подключения - служит только для вывода и фиксации, не содержит клеммы

Примеры использования

• Выход кабеля питания для розетки в рамочной коробке S82C
• Подвод сигнального кабеля к выключателю или датчику в интерьере
• Прокладка кабеля Ethernet или TV в стенной нише с последующей установкой декоративной рамки

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно проходить через отверстие, но не болтаться
• Не затягивайте зажим слишком сильно - это может повредить изоляцию медного провода
• Используйте этот вывод только с оригинальными коробками S82C - другие модели могут иметь другой шаг крепления
• Если нужна защита от пыли и влаги - выбирайте модели с IP44 или выше; данный продукт - только для сухих помещений
• При замене старого вывода - сначала отключите питание, затем аккуратно выдавите его из коробки, не ломая пластиковую основу
