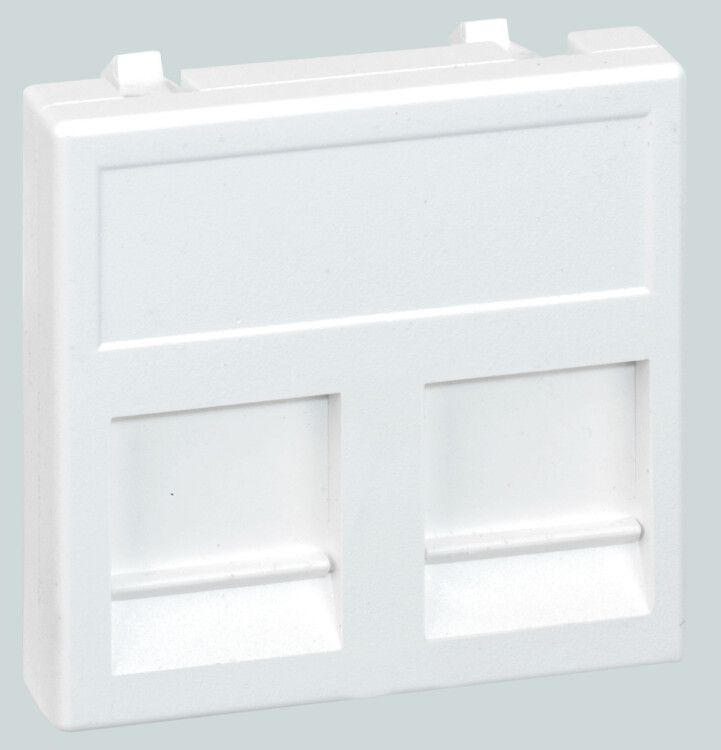

Адаптер на 2 RJ45 коннектора CJ545U(FM); CJ546U(FM) защ. шторки 45х45мм алюм. Simon Connect KB76-8

Адаптер Simon kb76-8 предназначен для установки двух RJ45-коннекторов в одну точку монтажа, обеспечивая надёжное соединение сетевых кабелей в распределительных коробках и панелях. Несмотря на указание «алюминий» в названии, изделие изготовлено из пластика — это важно учитывать при выборе для агрессивных сред.

Назначение и область применения

Адаптер Simon kb76-8 позволяет разместить два Ethernet-разъёма RJ45 в одном посте, экономя место в панелях и коробках. Подходит для монтажа в офисах, серверных, телекоммуникационных щитах и системах автоматизации, где требуется компактная организация проводки. Применяется там, где необходимо подключить несколько устройств — например, IP-камеры, терминалы или коммутаторы — через один проём в стене.

Технические характеристики

• Габариты: 45×45×45 мм — совпадает с типовым модульным шагом для установки в стандартные рамки
• Материал корпуса: пластик (не алюминий, как указано в названии; не подходит для высоких механических нагрузок)
• Степень защиты: IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и влаги
• Способ монтажа: скрытый — монтируется внутрь стены или панели, внешняя часть выступает лишь с лицевой стороны
• Тип крепления: безвинтовое зажимное — фиксируется в отверстии за счёт пружинных лапок, не требует болтов
• Количество постов: 1 — занимает одно стандартное место в распределительной коробке
• Климатическое исполнение: УХЛ3 — рассчитан на работу при температуре от −25°C до +40°C, в помещениях с умеренной влажностью
• Цвет: серый — соответствует цветовой гамме большинства современных панелей Simon
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Адаптер Simon kb76-8 совместим с любыми стандартными RJ45-коннекторами типа CJ545U(FM) и CJ546U(FM). Монтаж выполняется в подготовленное отверстие 45×45 мм. Для установки достаточно вставить адаптер в проём до щелчка — зажимные лапки самозажимаются. После этого вставьте коннекторы в слоты сверху. Кабель подключается к контактам внутри адаптера — предварительно обжимается и зачищается по стандарту TIA/EIA-568B. Не используйте кабели с диаметром жил более 0,6 мм — возможна потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает использование в условиях повышенной влажности, пыли или на улице. Не применяйте в местах с риском попадания воды, химических веществ или металлической стружки. Электрическая безопасность обеспечена изоляцией пластика, но не заменяет заземление оборудования.

Преимущества

• Экономия места: два порта вместо двух отдельных модулей
• Быстрый монтаж: безвинтовое крепление снижает время установки на 30–40%
• Зашита от случайного доступа: защитная шторка предотвращает включение/выключение кабелей без намерения
• Совместимость с продуктами Simon: легко интегрируется в системы на базе платформы Simon

Ограничения применения

• Не предназначено для открытых площадок, улиц, сырых помещений — IP20 недостаточен для таких условий
• Корпус из пластика не выдерживает ударные нагрузки — не устанавливайте в зонах с частым механическим воздействием
• Не рекомендован для передачи питания по Ethernet (PoE+) — не имеет усиленной теплоотдачи и не проверен на тепловые режимы при мощностях выше 15 Вт
• Не поддерживает оптоволоконные интерфейсы — только медные кабели Cat5e/Cat6

Примеры использования

• Подключение двух компьютеров в одной рабочей зоне
• Размещение портов для IP-телефонов и камер наблюдения в одном месте
• Монтаж в панелях управления станков, где нужен быстрый доступ к сети
• Обустройство точек доступа Wi-Fi в офисах с ограниченным количеством свободных постов

Практические советы

• Перед монтажом проверьте глубину отверстия — адаптер требует минимум 45 мм свободного пространства назад
• Не перегибайте кабели близко к коннекторам — радиус изгиба должен быть не менее 4 см
• Если используется PoE, убедитесь, что суммарная мощность не превышает 15 Вт на порт
• Для долговечности не используйте адаптер в сочетании с некачественными или нестандартными RJ45-штекерами
• При необходимости замены — просто потяните за край центральной пластины, чтобы освободить зажимы
