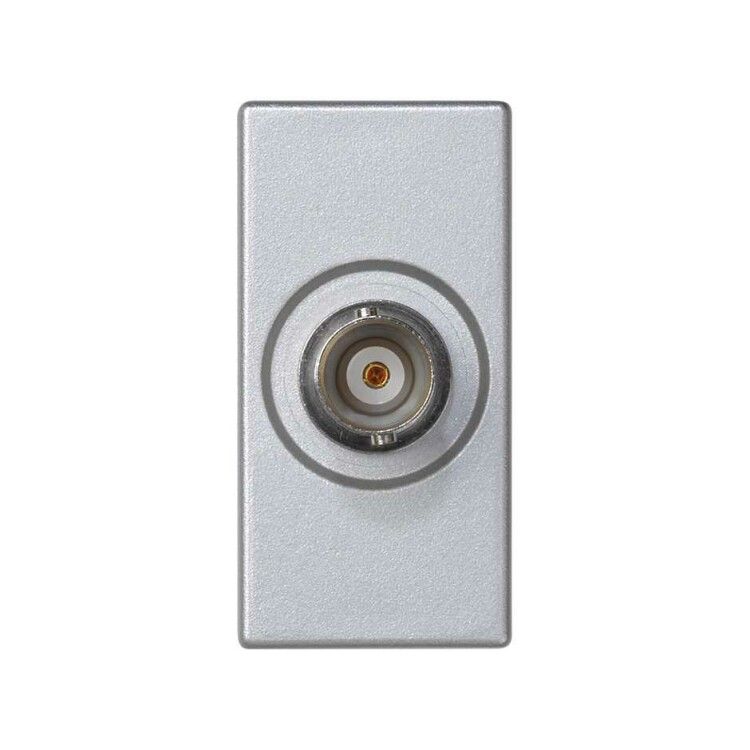

Плата с разъемом BNC "мама" пайка 22.5х45мм алюм. Simon Connect K102D-8

Плата с разъемом BNC «мама» от Simon Connect (артикул k102d-8) предназначена для надёжного соединения коаксиальных кабелей с импедансом 75 Ом. Конструкция из алюминия и паяный тип крепления делают её подходящей для стационарной установки в устройствах связи, телевизионных системах и тестовом оборудовании.

Назначение и область применения

Эта плата используется там, где требуется прочное и экранированное соединение коаксиального кабеля. Подходит для монтажа на печатные платы в аппаратуре видеонаблюдения, радиочастотных модулей, телекоммуникационных шасси и измерительных приборах. Разъём BNC «мама» принимает штекер с байонетным креплением - обеспечивает быстрое и надёжное соединение без вращения.

Технические характеристики

• Тип разъёма: BNC «мама» (внутренний контакт - гнездо)
• Импеданс: 75 Ом - оптимально для видео- и TV-сигналов
• Материал корпуса: алюминий - лёгкий, устойчивый к коррозии, хорошо рассеивает тепло
• Размеры: 22,5 × 45 мм - компактная форма для плотной сборки
• Тип крепления: пайка - фиксируется прямо на печатную плату
• Механизм крепления: байонет - защёлкивается поворотом на 1/4 оборота

Совместимость и монтаж

Плата совместима с любыми BNC-штекерами стандарта 75 Ом. Для монтажа необходимо подготовить отверстия в PCB под выводы разъёма. Пайка выполняется с нижней стороны платы. Убедитесь, что толщина печатной платы соответствует глубине посадочных отверстий - не более 1,6 мм. Кабель должен иметь внешний диаметр до 6–7 мм, чтобы свободно входил в корпус.

Безопасность и стандарты

Разъём соответствует общепринятой промышленной практике для RF-соединений. Хотя явного указания на сертификацию в данных нет, конструкция основана на стандарте IEC 60169-2 для BNC-разъёмов. Применяйте в пределах рабочих температур от –25C до +85C - материал корпуса выдерживает эти условия.

Преимущества

• Алюминиевый корпус снижает вес и улучшает теплопередачу по сравнению с пластиковыми аналогами
• Паяный монтаж исключает люфт и увеличивает долговечность соединения
• Байонетный замок позволяет быстро подключать/отключать кабели даже в ограниченном пространстве
• Стандартный импеданс 75 Ом минимизирует потери сигнала в видеотрактах

Ограничения применения

• Не предназначен для частых переподключений в условиях вибраций - пайка может треснуть
• Не имеет герметизации - не использовать во влажных средах без дополнительной защиты
• Не совместим с 50 Ом кабелями - вызывает отражение сигнала и потерю качества
• Не подходит для высокочастотных применений выше 4 ГГц - возможны потери и помехи

Примеры использования

• Подключение камер видеонаблюдения к DVR-блокам через RG-59/U кабель
• Фиксация антенного входа в спутниковых ресиверах
• Монтаж в тестовые щиты для осциллографов и генераторов сигналов
• Установка в промышленные контроллеры для передачи аналогового видео

Практические советы

• Перед пайкой проверьте, что контакты разъёма не окислены - протрите изопропиловым спиртом
• При монтаже используйте термостойкую паяльную станцию - перегрев алюминия может деформировать корпус
• Запасайте запасные кабели с правильными BNC-штекерами - не все «BNC» одинаковы; ищите маркировку 75 Ом
• При использовании в закрытых корпусах учтите, что размер 22,5×45 мм требует минимального зазора 5 мм вокруг
• Плата Simon Connect k102d-8 - хорошая замена для старых моделей типа Amphenol 10-10000, если нужна экономичная альтернатива
