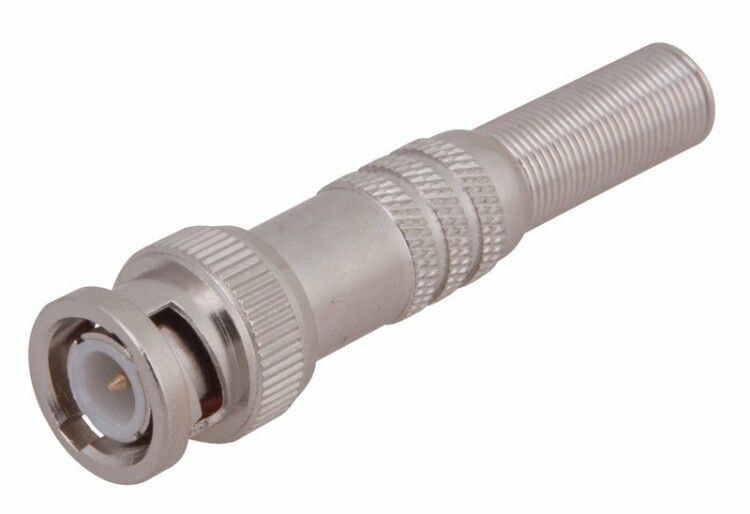

Разъем штекер BNC под пайку с пружиной (универс.) металл (уп.50шт) Rexant 05-3075 MEET

Разъем штекер BNC под пайку с пружиной металл универсальный от REXANT - надежный электрический разъем для подключения коаксиальных кабелей с импедансом 50 и 75 Ом к видеокамерам, регистраторам и другим радиоэлектронным устройствам. Артикул etm05-3075 обеспечивает устойчивый сигнал благодаря байонетной фиксации и металлической пружине, защищающей место соединения.

Назначение и область применения

Разъем штекер BNC под пайку с пружиной металл универсальный используется для создания прочного и помехоустойчивого соединения между коаксиальным кабелем и оборудованием. Подходит для систем видеонаблюдения, телекоммуникаций, тестового оборудования и других устройств, где важна стабильная передача высокочастотного сигнала. Применяется там, где требуется частая сборка/разборка соединений - например, при обслуживании камер, мониторов или видеорегистраторов.

Технические характеристики

• Тип разъема: BNC (Bayonet Neill Concelman)
• Тип контакта: штекер (мужской)
• Способ подключения: центральная жила - пайка, оплетка - обжим
• Импеданс: 75 Ом (совместим с кабелями 50 и 75 Ом)
• Материал корпуса: никелированная медь
• Защита кабеля: металлическая пружина
• Диаметр кабеля: до 7 мм
• Рабочий температурный диапазон: от –40 C до +110 C
• Цвет: серебристый

Совместимость и монтаж

Разъем штекер BNC под пайку с пружиной металл универсальный совместим с большинством коаксиальных кабелей, имеющих внешний диаметр до 7 мм - например, RG-59, RG-6, RG-179. Для установки:

• Подготовьте конец кабеля: удалите изоляцию, чтобы центральная жила выступала на 4–5 мм, а оплетка была свободна для обжима;
• Запаяйте центральную жилу в контакт разъема - используйте паяльник мощностью до 40 Вт, чтобы не перегреть детали;
• Обожмите оплетку к корпусу разъема с помощью плоскогубцев - важно добиться плотного контакта без повреждения экранирующего слоя;
• Установите металлическую пружину на кабель перед фиксацией - она снижает нагрузку на место пайки при изгибе.

Не применяйте силовые методы затяжки - байонетное соединение фиксируется легким поворотом на ¼ оборота.

Безопасность и стандарты

Разъем соответствует общепринятому стандарту BNC и рассчитан на работу в широком диапазоне температур. Никелированная медная основа обеспечивает антикоррозийную стойкость и безопасную эксплуатацию в помещениях и на улице. Отсутствие пластиковых элементов исключает риск возгорания при перегреве.

Преимущества

• Металлическая пружина предотвращает перегиб кабеля и продлевает срок службы соединения;
• Никелированная медь улучшает проводимость и устойчивость к окислению;
• Высокая термостойкость (+110 C) допускает использование в нагреваемых средах - например, рядом с источниками тепла или в открытых камерах;
• Байонетная фиксация обеспечивает быстрое и надежное соединение без инструментов;
• Совместимость с кабелями 50 и 75 Ом расширяет возможности применения.

Ограничения применения

• Не предназначена для работы с кабелями диаметром более 7 мм - возможен некорректный обжим или повреждение корпуса;
• Не рекомендуется использовать в условиях постоянного механического воздействия (вибрация, трение) без дополнительной защиты;
• Пайка требует навыков - при плохом качестве пайки возрастает риск потери сигнала или замыкания;
• Не является герметичным - не следует применять в условиях прямого попадания воды без дополнительной изоляции.

Примеры использования

• Подключение аналоговых видеокамер к DVR/NVR через коаксиальный кабель RG-59;
• Соединение антенного кабеля с приемником в системах спутникового вещания;
• Тестирование сигналов в лаборатории с осциллографом или генератором;
• Монтаж временных видеоцепей на объектах строительства или мероприятий.

Практические советы

• Перед пайкой протестируйте целостность кабеля мультиметром - обрыв или плохой экран вызывают помехи даже после правильной установки разъема;
• Используйте термоусадку или изоленту поверх пружины для дополнительной защиты от влаги и механических повреждений;
• При работе в холодном климате проверяйте гибкость пружины - при температуре ниже –40 C материал становится хрупким;
• Артикул etm05-3075 от REXANT хорошо зарекомендовал себя в массовой установке - он одинаково эффективен как для профессионального монтажа, так и для домашнего использования.
