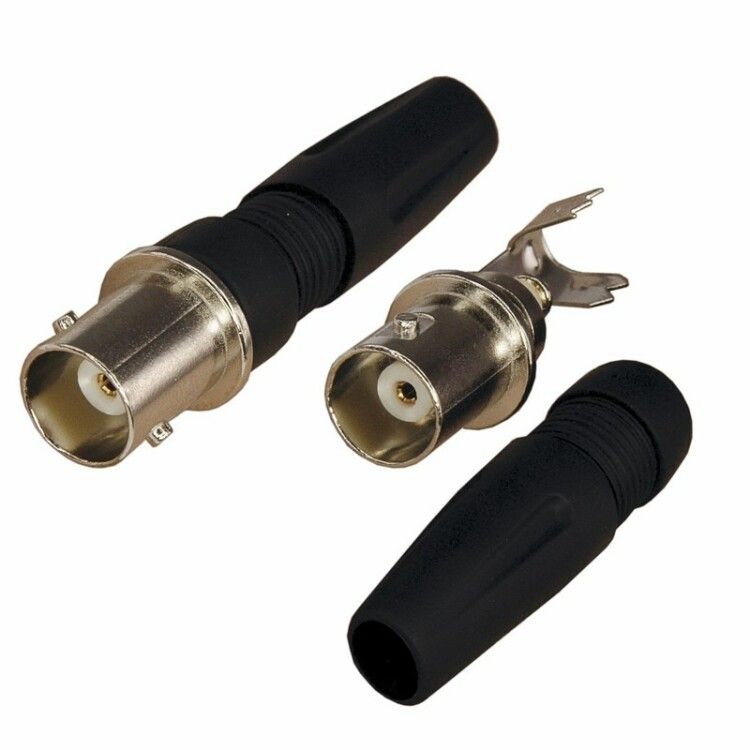

Разъем гнездо BNC под винт с колп. (уп.50шт) Rexant 05-3082 MEET

Разъем гнездо BNC под винт с колпачком REXANT (арт. etm05-3082) - это надежный и удобный вариант для подключения коаксиальных кабелей к видеокамерам, регистраторам и другим устройствам сигнализации и трансляции. Благодаря винтовому креплению вместо пайки, этот разъем экономит время при монтаже, сохраняя качественный сигнал даже в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Разъем гнездо BNC под винт с колпачком REXANT используется для подключения коаксиального кабеля с волновым сопротивлением 50 или 75 Ом к оборудованию видеонаблюдения: камерам, видеорегистраторам, мониторам, распределителям сигналов. Подходит для установки в помещениях и на улице - благодаря герметичному колпачку и прочной конструкции. Часто применяется в системах безопасности, промышленном видео, телекоммуникациях и тестовой аппаратуре.

Технические характеристики

• Тип разъема: Штекер (гнездо) - принимает штыревой BNC-штекер
• Импеданс: 75 Ом - совместим с большинством аналоговых видеокабелей
• Тип контакта: Папа - внутренний центральный контакт для подсоединения центральной жилы кабеля
• Способ подключения: Винтовое соединение - центральная жила фиксируется винтом, экран (оплетка) обжимается корпусом
• Диаметр кабеля: До 7 мм - подходит для типовых коаксиальных кабелей типа RG-59, RG-6
• Цвет: Серебряный корпус / Черный колпачок - контрастная окраска для легкой идентификации
• Материал корпуса: Никелированный цинк - антикоррозийное покрытие
• Центральный контакт: Латунь с золотым напылением - обеспечивает стабильную проводимость и устойчивость к окислению
• Диэлектрик: Фторопласт - высокая изоляционная способность, стабильность при нагреве
• Колпачок: Пластик - защищает от механических повреждений и перегиба кабеля

Совместимость и монтаж

Разъем гнездо BNC под винт с колпачком REXANT совместим с любыми BNC-штекерами стандарта Bayonet Neill-Concelman. Для монтажа требуется подготовить конец коаксиального кабеля: удалить внешнюю изоляцию, оставить центральную жилу и экранирующую оплетку. Центральная жила вставляется в контакт и затягивается винтом, оплетка плотно прижимается к корпусу. Колпачок надевается после сборки - он не требует дополнительного крепления. Инструменты: плоская отвертка, стриппер для кабеля, возможно - клещи для обжима экрана. Установка занимает менее минуты на каждый разъем.

Безопасность и стандарты

Разъем соответствует требованиям к электрической безопасности для слаботочных сетей. Конструкция исключает случайное замыкание между центральным контактом и корпусом. Применение фторопласта и никелированного цинка обеспечивает безопасную работу при температурах от –40C до +85C. Соответствие стандартам IEC 60169-8 для BNC-разъемов подтверждается материалами и конструкцией, хотя явная сертификация не указана производителем.

Преимущества

• Не требует пайки - снижает риск повреждения кабеля и ускоряет монтаж
• Удобство обслуживания - можно легко демонтировать и переустанавливать
• Защита от перегиба - пластиковый колпачок продлевает срок службы кабеля в точке выхода
• Стабильный контакт - золотое напыление минимизирует потери сигнала и окисление
• Высокая механическая прочность - корпус выдерживает многократные подключения

Ограничения применения

• Не предназначена для работы с импульсными сигналами выше 4 ГГц - ограничено частотной характеристикой 75 Ом
• Подходит только для кабелей диаметром до 7 мм - более толстые (например, RG-11) не войдут
• Не является полностью герметичным - не рекомендуется для постоянного погружения в воду или открытых участков без дополнительной защиты
• Не совместим с разъемами 50 Ом при передаче высокочастотных сигналов - возможны отражения сигнала

Примеры использования

• Подключение камеры наблюдения к DVR через коаксиальный кабель RG-59
• Монтаж временной системы видеонаблюдения на объекте без доступа к электроинструментам
• Замена поврежденного разъема на старом оборудовании без замены всего кабеля
• Сборка тестового стенда для проверки видеосигналов в лаборатории

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - слишком толстый кабель не поместится в корпус
• Не перетягивайте винт - это может повредить центральный контакт или раздавить диэлектрик
• Обязательно используйте колпачок - он предотвращает деформацию кабеля при движении или вибрации
• Для наружной установки дополнительно герметизируйте место входа кабеля термоусадкой или силиконовым герметиком
• При работе с несколькими разъемами храните их в оригинальной упаковке - 50 штук в комплекте позволяют использовать как запасные части
