Разъем штекер BNC под винт с пружиной металл PROCONNECT | 05-3073-4 MEET

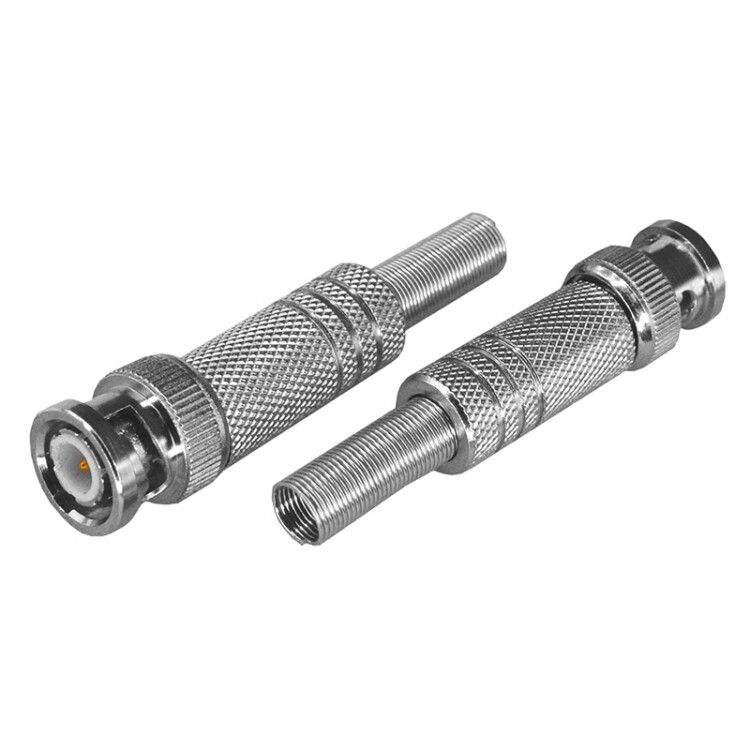

Разъем штекер BNC под винт с пружиной металл PROconnect (артикулы etm05-3073-4 и 05-3073-4) - это надежный коаксиальный разъем с винтовым креплением для подключения кабелей RG-6 к видеокамерам, регистраторам и другим оборудованию с импедансом 75 Ом. Его металлическая конструкция с пружинным колпачком обеспечивает механическую устойчивость и защиту от перегиба.

Назначение и область применения

Разъем штекер BNC под винт с пружиной металл PROconnect используется для подключения коаксиальных кабелей с волновым сопротивлением 50 или 75 Ом, включая RG-6. Применяется там, где требуется прочное, не требующее пайки соединение: видеонаблюдение, телевизионные системы, антенны, тестовое оборудование. Подходит для установки на камеры, регистраторы, мониторы, коммутационные панели и другие устройства с BNC-входами.

Технические характеристики

• Тип: штекер (папа) - выступающий контакт для вставки в гнездо
• Импеданс: 75 Ом - совместим с большинством видео- и телевизионных систем
• Способ подключения: винтовое крепление центральной жилы, обжим оплетки
• Поддерживаемый кабель: RG-6, диаметром до 7 мм
• Материал корпуса: никелированный цинк - устойчив к коррозии
• Центральный контакт: латунь с золотым напылением - снижает сопротивление и окисление
• Диэлектрик: фторопласт - стабильная изоляция при перепадах температур
• Защитный колпачок: металл с пружиной - предотвращает перегиб кабеля
• Рабочий температурный диапазон: от –40 C до +110 C
• Цвет: серебристый

Совместимость и монтаж

Разъем штекер BNC под винт с пружиной металл PROconnect совместим с любыми BNC-гнездами стандарта Bayonet Neill-Concelman. Для монтажа:

• Снимите внешнюю изоляцию кабеля RG-6, оставив около 8–10 мм открытой оплетки
• Аккуратно расправьте оплетку и проденьте её через колпачок разъема
• Уложите центральную жилу в отверстие и затяните винт - не переусердствуйте, чтобы не повредить проводник
• Закрутите колпачок с пружиной, плотно обожмите оплетку вокруг корпуса
• Проверьте надежность соединения: разъем должен фиксироваться в гнезде щелчком, без люфта

Не используйте этот разъем с кабелями диаметром более 7 мм - возможна плохая герметизация и деформация.

Безопасность и стандарты

Разъем соответствует требованиям к BNC-соединениям в области передачи аналогового сигнала. Никелированное покрытие и материалы, использованные в конструкции, обеспечивают безопасную работу в помещениях и на улице при соблюдении температурного режима. Соответствие стандартам IEC 60169-8 и MIL-STD-348 не указано производителем - для критичных систем проверяйте соответствие нормам дополнительно.

Преимущества

• Отсутствие пайки - экономия времени при массовой установке
• Высокая механическая прочность благодаря металлическому колпачку и пружине
• Стабильный сигнал благодаря золотому напылению на центральном контакте
• Работа в экстремальных температурах - подходит для холодных регионов и нагреваемых помещений
• Долговечность - материал корпуса и внутренних элементов рассчитан на многократные подключения

Ограничения применения

• Не предназначена для частых подключений/отключений - винтовые механизмы менее износостойки, чем байонетные
• Не рекомендован для кабелей с диаметром свыше 7 мм - риск повреждения контактов
• Не является водонепроницаемым - хотя имеет металлический колпачок, он не гарантирует IP-защиту; для улицы нужна дополнительная герметизация
• Не подходит для высокочастотных RF-систем выше 4 ГГц - ограниченная полоса пропускания

Примеры использования

• Подключение камер видеонаблюдения к DVR/NVR через кабель RG-6
• Соединение антенн с приемниками в системах спутникового TV
• Прокладка временных линий связи на объектах с высокими требованиями к скорости монтажа
• Обслуживание оборудования в промышленных контроллеров и тестерах сигналов

Практические советы

• Перед монтажом проверьте диаметр кабеля - RG-6 идеально подходит, RG-59 может быть слишком тонким, а RG-11 - слишком толстым
• Не допускайте перекручивания центральной жилы при затяжке винта - это вызывает потери сигнала
• После сборки протестируйте соединение мультиметром на замыкание между центром и оплеткой
• Для наружной установки обмотайте место соединения термоусадкой или герметиком - даже с пружиной разъем не защищен от влаги
• Этот разъем - отличный вариант для ремонтов, когда нельзя использовать паяльник (например, в труднодоступных местах)
