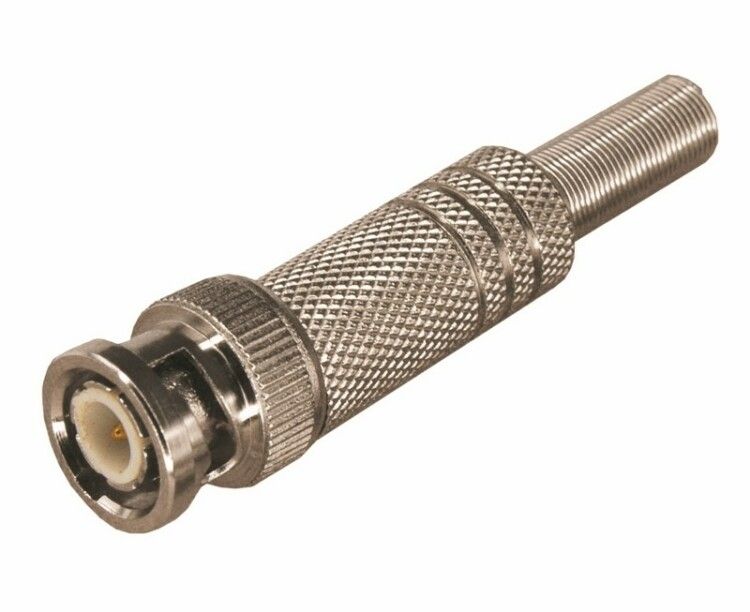

Разъем штекер BNC под винт с пружиной метал. (уп.50шт) Rexant 05-3073 MEET

Разъем штекер BNC под винт с пружиной металлический от REXANT (артикул 05-3073) - это надежный коаксиальный разъем для быстрого и прочного подключения кабеля RG 6 к видеокамерам, регистраторам и другим оборудованию с импедансом 75 Ом. Отличается простотой монтажа без пайки и улучшенной механической защитой.

Назначение и область применения

Разъем штекер BNC под винт с пружиной металлический используется для соединения коаксиальных кабелей с волновым сопротивлением 50–75 Ом, особенно RG 6, к устройствам видеонаблюдения: камерам, видеорегистраторам, мониторам, коммутационному оборудованию. Подходит для стационарной установки в помещениях и на улице, где требуется надежная передача видео- и RF-сигналов. Применяется в системах безопасности, телекоммуникациях, промышленном контроле.

Технические характеристики

• Тип: штекер (папа) - выступающий контакт для вставки в гнездо
• Тип соединения: BNC (байонетный замок с поворотом на 90°)
• Импеданс: 75 Ом - оптимизирован для аналогового видеосигнала
• Способ подключения: винтовое крепление центральной жилы, обжим оплетки
• Поддерживаемый кабель: RG 6, диаметром до 7 мм
• Материал корпуса: никелированный цинк - антикоррозийное покрытие
• Центральный контакт: латунь с золотым напылением - низкое сопротивление, устойчивость к окислению
• Диэлектрик: фторопласт - стабильная изоляция при перепадах температур
• Защитный колпачок: металл с пружиной - предотвращает перегиб кабеля
• Цвет: серебристый
• Рабочий температурный диапазон: от –40 C до +110 C

Совместимость и монтаж

Разъем штекер BNC под винт с пружиной металлический совместим с любым коаксиальным кабелем типа RG 6, имеющим внешний диаметр до 7 мм. Для монтажа:

• Снимите внешнюю изоляцию кабеля, оголив центральную жилу и оплетку
• Вставьте центральную жилу в винтовой контакт и затяните винт
• Обожмите оплетку вокруг корпуса разъема - она будет зажата между корпусом и металлическим кольцом
• Наденьте защитный колпачок с пружиной - он фиксируется на корпусе и обеспечивает механическую нагрузку
• Вставьте разъем в соответствующее BNC-гнездо и поверните на ¼ оборот для фиксации

Не требует пайки, что снижает время монтажа и исключает риск перегрева кабеля. Удобен для массовой установки.

Безопасность и стандарты

Разъем штекер BNC под винт с пружиной металлический соответствует общепринятым требованиям к BNC-соединениям для видеосистем. Наличие металлического корпуса и экранирующего колпачка обеспечивает эффективную ЭМИ-защиту. Температурный диапазон –40…+110 C позволяет использовать в суровых климатических условиях. Соответствие стандартам IEC 60169-8 и MIL-STD-348 не указано производителем - для критичных объектов проверяйте соответствие нормам проекта.

Преимущества

• Быстрая сборка без пайки - экономия времени при масштабной установке
• Высокая механическая прочность благодаря металлическому корпусу и пружине
• Устойчивость к коррозии - никелированное покрытие и золотое напыление контакта
• Стабильная работа при широком диапазоне температур
• Защита от перегиба кабеля - пружинный колпачок продлевает срок службы соединения

Ограничения применения

• Не подходит для кабелей с диаметром более 7 мм - возможен некорректный обжим
• Не рекомендован для частого демонтажа - многократные вставки могут износить байонетный механизм
• Не является герметичным - не применяется в условиях постоянного воздействия воды или влаги без дополнительной защиты
• Не предназначена для работы с импедансом 50 Ом в высокочастотных RF-системах свыше 4 ГГц - возможны потери сигнала

Примеры использования

• Подключение камеры видеонаблюдения к DVR через кабель RG 6
• Соединение антенного кабеля с приемником в системе спутникового TV
• Прокладка сигнальных линий на производстве - к датчикам, мониторам управления
• Аудио-видео системы в учебных классах, конференц-залах

Практические советы

• Перед монтажом убедитесь, что диаметр кабеля RG 6 не превышает 7 мм - иначе разъем не зафиксирует оплетку
• Не перетягивайте винт центрального контакта - это может повредить жилу или деформировать диэлектрик
• Проверяйте плотность обжима оплетки: если кабель легко проворачивается - переустановите разъем
• Для открытых участков используйте термоусадочные трубки или герметики поверх колпачка - чтобы повысить влагозащиту
• При использовании нескольких разъемов на одной трассе - соблюдайте одинаковый порядок цветов и направление кабеля, чтобы избежать помех
