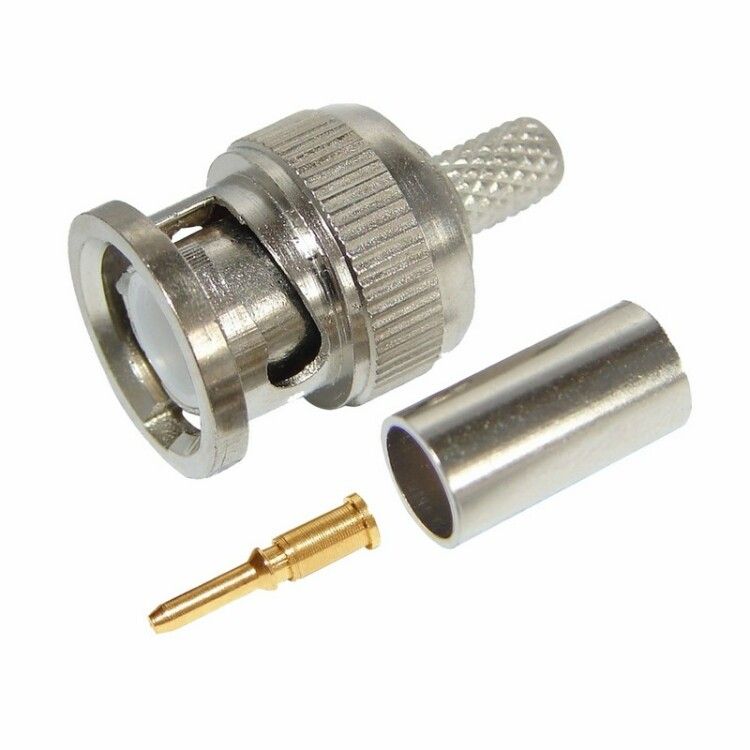

Разъем штекер BNC RG-6 обжим 01-001С (уп.100шт) Rexant 05-3003 MEET

Разъем штекер BNC RG-6 обжим REXANT (артикул 05-3003) - это надежный коаксиальный разъем с байонетной фиксацией, предназначенный для подключения кабеля RG-6 к видеокамерам, регистраторам и другим оборудованию с импедансом 75 Ом. Разъем штекер BNC RG-6 обжим REXANT рассчитан на длительную работу в сложных условиях благодаря прочному корпусу и качественным материалам.

Назначение и область применения

Разъем штекер BNC RG-6 обжим REXANT используется для создания прочного и стабильного электрического соединения между коаксиальным кабелем RG-6 и устройствами видеонаблюдения, телевизионными системами, тестовым оборудованием и другими радиоэлектронными приборами. Подходит для установки внутри помещений и на улице, где требуется устойчивость к механическим нагрузкам и колебаниям температуры.

Технические характеристики

• Тип разъема: штекер (папа) - выступающий контакт, вставляемый в гнездо
• Тип кабеля: RG-6 - стандартный коаксиальный кабель для передачи видеосигнала
• Импеданс: 75 Ом - оптимально совместим с большинством аналоговых и цифровых видеосистем
• Способ подключения: обжим - требует специальные клещи для плотного крепления
• Материал корпуса: никелированный цинк - устойчив к коррозии
• Центральный контакт: латунь с золотым напылением - снижает сопротивление и предотвращает окисление
• Диэлектрик: фторопласт - высокая изоляция и термостойкость
• Обжимная втулка: никелированная латунь - усиливает механическую прочность
• Рабочий температурный диапазон: от –40 C до +110 C
• Цвет: серебристый

Совместимость и монтаж

Разъем штекер BNC RG-6 обжим REXANT совместим только с коаксиальными кабелями типа RG-6. Для правильного монтажа необходимо:

• Подготовить кабель: зачистить внешнюю изоляцию, экран и центральный проводник согласно рекомендациям производителя кабеля
• Надеть обжимную втулку на кабель до начала сборки
• Вставить подготовленный конец кабеля в разъем до упора
• Закрепить обжим с помощью специальных клещей для BNC-разъемов - обычные плоскогубцы не обеспечивают герметичности и надежности
• Убедиться, что центральный контакт не деформирован и полностью введен в разъем

Не используйте этот разъем с кабелями RG-59, RG-11 или другими типами - они имеют другой диаметр и не обеспечат плотного соединения.

Безопасность и стандарты

Разъем штекер BNC RG-6 обжим REXANT соответствует требованиям к электромагнитной совместимости и механической прочности, характерным для профессиональных видеосистем. Никелированное покрытие и фторопластовый диэлектрик исключают риск возгорания при нормальной эксплуатации. Применяется в системах с низкими напряжениями - не предназначен для работы с сетью 220 В.

Преимущества

• Высокая надежность соединения благодаря байонетной фиксации - не раскручивается при вибрации
• Золотое напыление на центральном контакте минимизирует потери сигнала и продлевает срок службы
• Устойчивость к экстремальным температурам - подходит для уличных камер и холодных складов
• Никелированная оболочка защищает от коррозии даже в сырых помещениях
• Простая и быстрая замена при необходимости ремонта

Ограничения применения

• Не подходит для кабелей с диаметром, отличным от RG-6 - возможен плохой контакт или повреждение разъема
• Требует обязательного использования специальных обжимных клещей - попытки затянуть вручную приведут к выходу из строя
• Не является водонепроницаемым - при использовании на улице необходима дополнительная герметизация места соединения
• Не предназначен для передачи мощных сигналов выше 5 кВт - ограничен по тепловой нагрузке

Примеры использования

• Подключение камеры видеонаблюдения к DVR/NVR через кабель RG-6
• Соединение антенны с телевизионным приемником
• Прокладка сигнальных линий в промышленных системах контроля
• Тестирование оборудования в лабораториях с использованием осциллографов

Практические советы

• Перед обжимом проверьте, чтобы внутренний проводник был ровно обрезан - лишняя длина вызывает помехи
• Не допускайте оголения экрана кабеля за пределами обжимной втулки - это источник помех
• При массовой установке используйте одинаковые клещи и регулярно проверяйте их состояние
• Если разъем часто подвергается механическому воздействию, дополнительно фиксируйте кабель хомутами на расстоянии 10–15 см от разъема
• Артикул 05-3003 - это оригинальный номер от REXANT; при заказе сверьтесь с этим значением, чтобы избежать подделок
