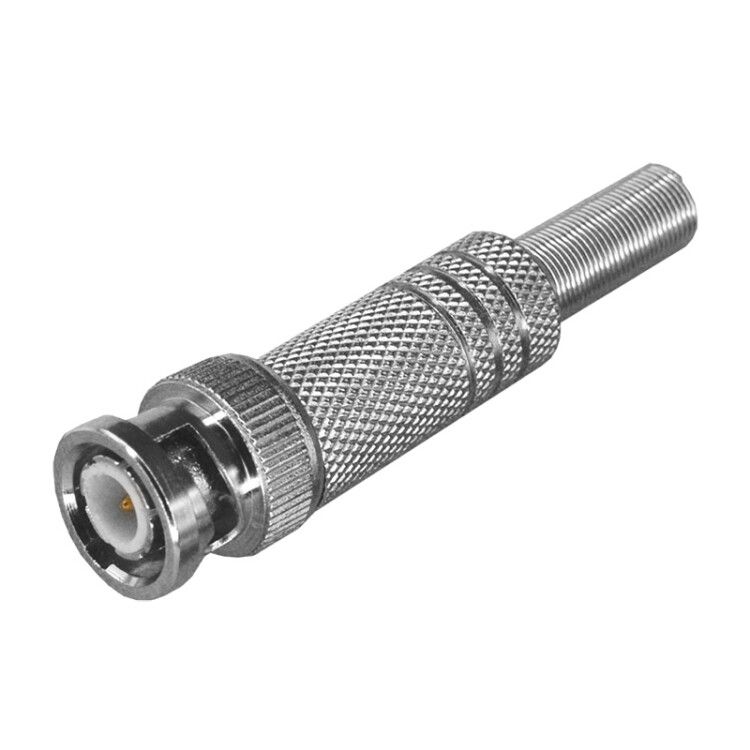

Разъем штекер BNC под пайку с пружиной металл (универсальный) | 05-3075-4 PROconnect MEET

Разъем штекер BNC под пайку с пружиной металл от PROconnect (арт. etm05-3075-4) - надежный коаксиальный разъем для передачи видео- и RF-сигналов с минимальными потерями. Подходит для подключения кабелей RG-6 к камерам, регистраторам и мониторам в системах наблюдения и телекоммуникаций.

Назначение и область применения

Разъем штекер BNC под пайку с пружиной металл используется для создания прочного и стабильного соединения между коаксиальным кабелем и оборудованием. Применяется там, где важна устойчивость сигнала и частые подключения/отключения: видеонаблюдение, антенны, тестовое оборудование, системы связи. Особенно эффективен при работе с кабелями RG-6 и аналогичными, имеющими импеданс 75 Ом.

Технические характеристики

• Тип: штекер (папа)
• Способ подключения: пайка (центробная жила - пайка, экран - обжим)
• Импеданс: 75 Ом
• Тип кабеля: совместим с RG-6 (диаметр до 7 мм)
• Материал корпуса: никелированный цинк
• Центральный контакт: латунь с напылением технического золота
• Диэлектрик: фторопласт
• Фиксация: байонетная (быстрое соединение и надежная фиксация)
• Защита: металлический колпачок с пружиной против перегиба кабеля
• Цвет: серебристый
• Рабочий температурный диапазон: от –40 C до +110 C

Совместимость и монтаж

Разъем штекер BNC под пайку с пружиной металл требует ручной пайки центральной жилы кабеля и механического обжима экранирующей оплетки. Для правильного монтажа:

• Убедитесь, что внешний диаметр кабеля не превышает 7 мм - иначе невозможно плотное прилегание к корпусу.
• Не используйте кабели с импедансом 50 Ом в высокочастотных системах - возможны отражения сигнала.
• При пайке соблюдайте температурный режим: перегрев может повредить фторопластовый диэлектрик.
• Обжим экрана должен быть равномерным - слабый контакт вызывает помехи.

Безопасность и стандарты

Разъем соответствует общепринятому стандарту BNC (Bayonet Neill-Concelman). Конструкция обеспечивает безопасную работу в условиях повышенной влажности и широких температурных колебаний благодаря герметичному соединению и материалам с высокой термостойкостью. Никелированное покрытие снижает риск окисления контактов.

Преимущества

• Металлическая пружина и колпачок защищают кабель от изгиба в зоне перехода - продлевает срок службы соединения.
• Латунный центральный контакт с золотым напылением минимизирует сопротивление и коррозию.
• Фторопластовый диэлектрик сохраняет стабильные электрические параметры даже при нагреве.
• Никелированный цинковый корпус устойчив к механическим воздействиям и химическим средам.
• Байонетная фиксация обеспечивает быстрое и надежное соединение без инструментов.

Ограничения применения

• Не предназначена для работы с кабелями большего диаметра - не обеспечивается герметичность и механическая устойчивость.
• Не рекомендуется использовать в системах с импедансом 50 Ом при частотах выше 1 ГГц - возможны отражения сигнала и потеря качества.
• Пайка требует навыков; некачественная пайка приведёт к увеличению потерь и перегреву.
• Не является водонепроницаемым - не применяйте в открытых уличных установках без дополнительной защиты.

Примеры использования

• Подключение камеры видеонаблюдения к DVR/NVR через кабель RG-6.
• Соединение антенн с приемниками в системах спутникового TV.
• Тестовые подключения в лабораториях - осциллографы, генераторы сигналов.
• Аудио- и видеооборудование в студиях и на выставках.

Практические советы

• Перед пайкой зачистите кабель точно по размеру - лишняя оплетка мешает обжиму.
• Используйте паяльник мощностью не более 40 Вт и не держите жало дольше 3–5 секунд на контакте.
• Проверьте целостность соединения мультиметром: сопротивление между центральным контактом и экраном должно быть бесконечно большим.
• При использовании в холодном климате проверяйте эластичность пружины - при очень низких температурах она может стать хрупкой.
• Этот разъем - часть серии PROconnect, совместим с другими изделиями этой линейки, включая розетки и удлинители BNC.
