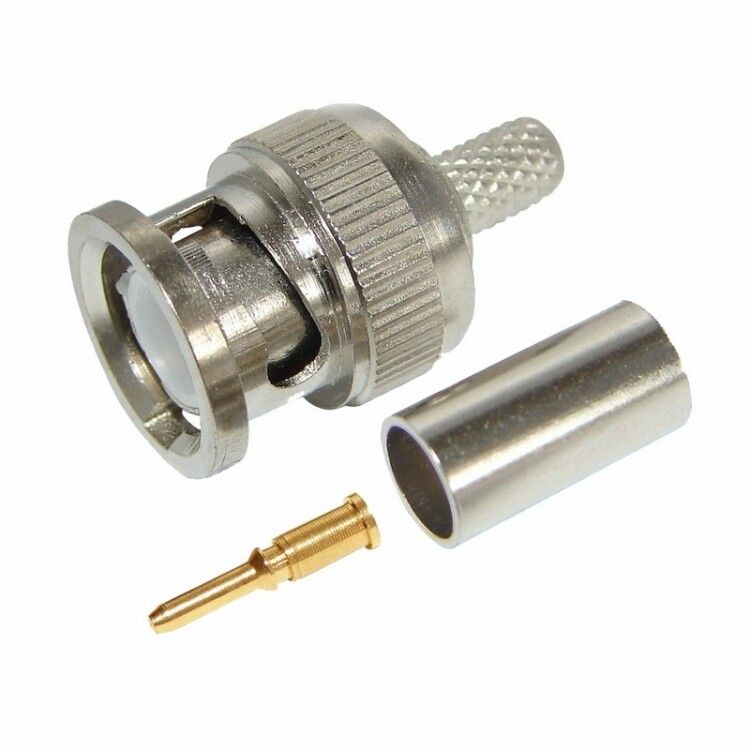

Разъем штекер BNC RG-59 обжим (01-001B) Rexant 05-3002 MEET

Разъем штекер BNC RG-59 обжим REXANT (арт. 05-3002) - надежный коаксиальный разъем с байонетной фиксацией для подключения видеокамер, регистраторов и мониторов через кабель RG-59. Подходит для систем наблюдения, где важна устойчивость сигнала и прочность соединения.

Назначение и область применения

Разъем штекер BNC RG-59 обжим REXANT используется для передачи аналогового видеосигнала между оборудованием: камерами, видеорегистраторами, мониторами, распределителями сигналов. Применяется в системах видеонаблюдения, телеметрии, тестовой аппаратуре. Подходит для внутренней и внешней установки благодаря защищенной конструкции.

Технические характеристики

• Тип разъема: штекер (папа)
• Тип кабеля: RG-59 (совместим также с другими коаксиальными кабелями 75 Ом)
• Импеданс: 75 Ом - оптимально для видеосигналов
• Способ подключения: обжим - требует специальные клещи
• Центральный контакт: латунь с золотым напылением - снижает сопротивление и предотвращает окисление
• Корпус: никелированный цинк - устойчив к коррозии
• Диэлектрик: фторопласт - высокая стабильность при температурных колебаниях
• Обжимная втулка: никелированная латунь - усиливает механическую прочность
• Цвет: серебристый
• Рабочий температурный диапазон: от –40 C до +110 C

Совместимость и монтаж

Разъем штекер BNC RG-59 обжим REXANT совместим только с коаксиальным кабелем типа RG-59 и аналогичными (например, RG-6, если диаметр соответствует). Для монтажа требуется обжимной инструмент - обычные плоскогубцы не подходят. Перед обжимом необходимо правильно подготовить кабель: удалить внешнюю изоляцию, экранирующую оплетку и диэлектрик, чтобы центральная жила выступала точно на нужную длину. Неправильная подготовка вызывает потери сигнала или плохой контакт.

Безопасность и стандарты

Разъем соответствует требованиям к электромагнитной совместимости и механической прочности для бытовых и профессиональных систем видеонаблюдения. Материалы корпуса и контактов обеспечивают устойчивость к воздействию влаги и химически активных сред. Сертификация по ГОСТ или IEC не указана - продукт ориентирован на рынок CCTV, где формальные стандарты часто не обязательны.

Преимущества

• Золотое напыление на центральном контакте - минимизирует потерю сигнала и продлевает срок службы
• Никелированное покрытие корпуса - защищает от коррозии даже в сырых помещениях
• Фторопластовый диэлектрик - сохраняет электрические свойства при высоких температурах
• Обжимная конструкция - более прочная, чем винтовые аналоги; не требует регулярного обслуживания
• Широкий температурный диапазон - допускает использование в холодных и жарких условиях

Ограничения применения

• Не подходит для кабелей с импедансом 50 Ом - возможны отражения сигнала и помехи
• Требуется точная подготовка кабеля и специальные клещи - нельзя смонтировать без инструмента
• Не предназначена для частого подключения/отключения - байонетный механизм рассчитан на десятки циклов, не на сотни
• Не герметичен - не рекомендуется для открытой установки под дождём без дополнительной защиты

Примеры использования

• Подключение камеры видеонаблюдения к DVR/NVR через RG-59
• Прокладка сигнальных линий внутри помещений (офисы, склады, парковки)
• Подключение антенного оборудования к приемникам
• Тестирование видеосистем в мастерских и лабораториях

Практические советы

• Перед монтажом проверьте диаметр кабеля - RG-59 имеет внешний диаметр ~6,8 мм, что соответствует посадочному месту этого разъема
• Используйте только обжимные клещи для BNC - попытка затянуть руками приведёт к слабому контакту
• После сборки протестируйте соединение: если картинка мерцает или есть шум - возможно, плохо обжат экран
• Для наружной установки используйте термоусадочные трубки или герметики вокруг основания разъема
• Храните запасные разъемы в сухом месте - влага может проникнуть в микроскопические трещины в покрытии
