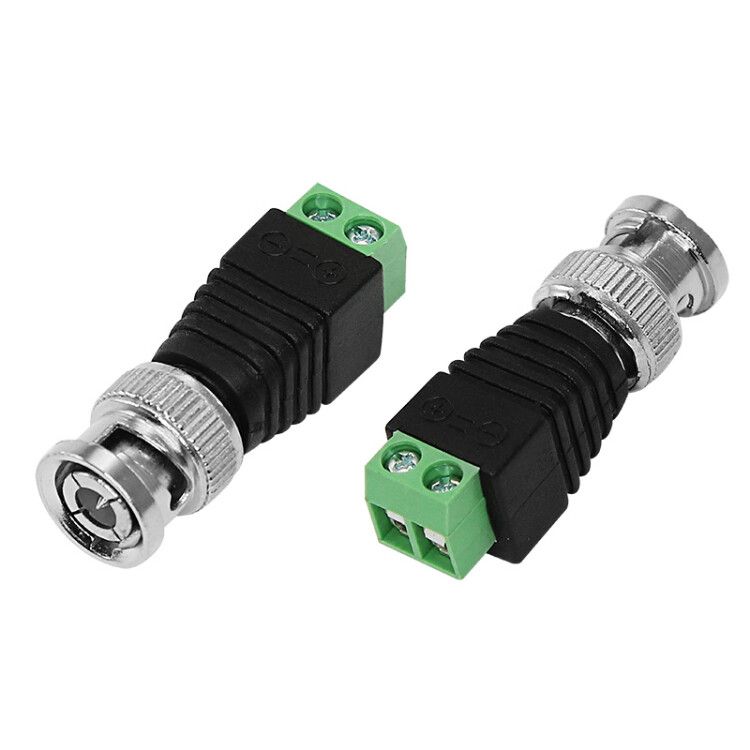

Разъем штекер BNC с клеммной колодкой от PROconnect (арт. etm05-3076-4) - это надежный и простой в установке разъём для подключения коаксиальных кабелей RG 6 к видеокамерам, регистраторам и другим оборудованию с импедансом 75 Ом.

Назначение и область применения

Разъем штекер BNC с клеммной колодкой используется для передачи видео- и RF-сигналов в системах наблюдения, телевидении, тестовой аппаратуре и других устройствах, где требуется качественное соединение с минимальными потерями сигнала. Подходит для работы с кабелями типа RG 6, имеющими волновое сопротивление 75 Ом. Применяется там, где важны скорость монтажа и отказ от пайки - например, при замене камер, ремонте кабельных трасс или сборке временных систем.

Технические характеристики

• Тип разъема: BNC (байонетная фиксация)
• Импеданс: 75 Ом
• Тип кабеля: RG 6
• Способ подключения: винтовое соединение (клеммная колодка)
• Центральный контакт: латунь с напылением технического золота
• Диэлектрик: фторопласт
• Корпус: никелированный цинк + высокопрочный пластик
• Цвет: серебристый / черный
• Рабочий температурный диапазон: от –40 C до +110 C

Совместимость и монтаж

Разъем штекер BNC с клеммной колодкой совместим с коаксиальными кабелями RG 6 и аналогичными по геометрии (например, RG 59, если внешний диаметр не превышает допустимый). Для монтажа:

• Защитную оплетку и изоляцию кабеля зачищают так, чтобы центральная жила выступала на 4–5 мм, а экранирующая сетка была распределена равномерно вокруг корпуса.
• Экран кабеля зажимается между металлической планкой и винтом клеммы - важно плотно затянуть, чтобы обеспечить хороший контакт.
• Центральная жила вставляется в клемму и фиксируется вторым винтом.
• На завершающем этапе разъем накручивается на кабель - байонетный механизм позволяет легко зафиксировать его в розетке одним движением.

Не требует пайки, обжимного инструмента или термической обработки. Монтаж возможен даже в условиях ограниченного доступа.

Безопасность и стандарты

Разъем соответствует требованиям к электромагнитной совместимости и механической прочности для промышленного оборудования. Никелированное покрытие и фторопластовый диэлектрик обеспечивают устойчивость к окислению, перегреву и воздействию влаги. Температурный диапазон (-40…+110 C) позволяет использовать изделие в открытых и неотапливаемых помещениях, включая уличные камеры.

Преимущества

• Ускоренный монтаж: вместо пайки - просто затягиваются два винта.
• Высокая надежность соединения: латунный центральный контакт с золотым напылением снижает переходное сопротивление и предотвращает окисление.
• Стабильная работа при широких температурах - подходит для холодных и жарких условий.
• Долговечность: использование биметаллических компонентов и никелевого покрытия увеличивает срок службы.
• Визуально различимые элементы: цветовая схема (серебро/черный) помогает отличить тип разъема и направление подключения.

Ограничения применения

• Не предназначены для кабелей с импедансом 50 Ом - хотя заявлено «до 75 Ом», точная согласованность достигается только при использовании с 75 Ом.
• Не рекомендуются для частых многократных подключений/отключений - байонетный механизм имеет ограниченный ресурс (обычно 500–1000 циклов).
• Не следует применять в средах с постоянным воздействием химически активных жидкостей - материал корпуса устойчив, но не герметичен полностью.
• Подходит только для кабелей с подходящим внешним диаметром - RG 6 идеален; более толстые кабели (например, RG 11) не войдут.

Примеры использования

• Подключение IP-камер и аналоговых CCTV-систем к DVR/NVR через коаксиальный кабель.
• Соединение антенн с приемниками в системах телеуправления.
• Монтаж временных видеотестовых стендов в сервисных центрах.
• Обновление старых кабельных трасс без замены всей проводки - достаточно заменить разъемы.

Практические советы

• Перед монтажом проверьте внутренний диаметр кабеля - он должен свободно входить в корпус разъема, но не болтаться.
• Не перетягивайте винты клемм - это может повредить центральную жилу или раздавить экран.
• Если используете кабель с медной жилой, убедитесь, что она не расслоилась после зачистки - сломанная жила вызывает потери сигнала.
• Для уличных установок дополнительно используйте термоусадочные трубки или герметик на месте входа кабеля в разъем - хотя сам разъем не требует защиты, место соединения уязвимо.
• Артикулы etm05-3076-4 и 05-3076-4 - это один и тот же продукт от PROconnect. Уточняйте наличие по обоим номерам при заказе.
