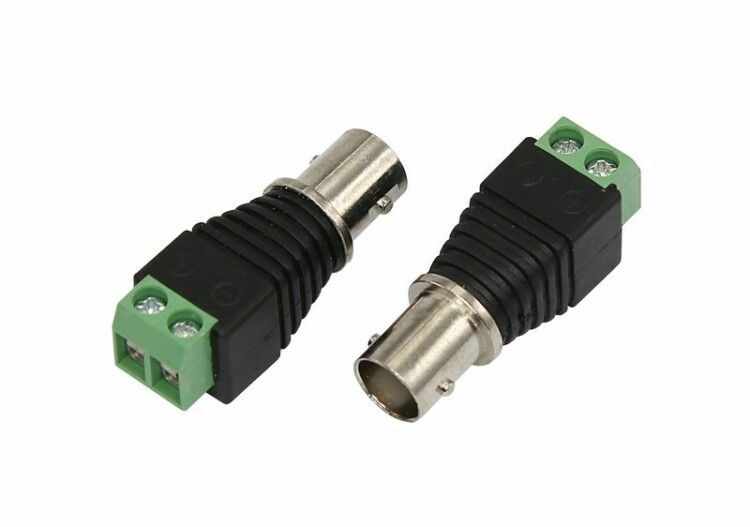

Разъем гнездо BNC с клеммной колодкой REXANT (арт. etm05-3081) - это надежный и удобный вариант для подключения коаксиальных кабелей RG 6 к видеокамерам, регистраторам и мониторам без необходимости пайки. Благодаря винтовому соединению и байонетной фиксации, этот разъем сочетает простоту монтажа с устойчивостью к вибрациям.

Назначение и область применения

Разъем гнездо BNC с клеммной колодкой REXANT используется для подключения видеосигнала через коаксиальный кабель типа RG 6. Подходит для установки в системах видеонаблюдения, телевизионных сетях, радиооборудовании и других устройствах, где требуется передача аналогового сигнала с импедансом 75 Ом. Применяется как при новой сборке, так и для ремонта - например, при замене поврежденного разъема на кабеле.

Технические характеристики

• Тип соединителя: BNC (байонетная фиксация)
• Импеданс: 75 Ом - оптимально для видеосигналов и RF-устройств
• Тип контакта: папа (штекер) - вставляется в маточные разъемы
• Способ подключения: винтовые клеммы - не требует пайки или обжима
• Тип кабеля: RG 6 - совместим с распространёнными видеокабелями
• Цвет корпуса: серебристый/черный - контрастная окраска для визуального различения
• Рабочий температурный диапазон: от –30 C до +80 C - устойчив к перепадам температур
• Материал контактов: медный сплав с никелевым покрытием - обеспечивает стабильную проводимость и антикоррозийную защиту

Совместимость и монтаж

Разъем гнездо BNC с клеммной колодкой REXANT (арт. etm05-3081) монтируется на внешнюю часть кабеля RG 6. Для подключения:

• Снимите внешнюю изоляцию кабеля, оголив центральную жилу и экран
• Вставьте центральную жилу в соответствующую клемму, экран - во вторую
• Закрутите винты до плотного контакта - не переусердствуйте, чтобы не повредить проводники
• Зафиксируйте разъем на кабеле с помощью зажима, который предотвращает перегибы

Не требует специального инструмента - достаточно отвертки. Монтаж занимает меньше минуты. Разъем совместим со всеми стандартными BNC-штекерами, используемыми в CCTV, телевидении и тестовом оборудовании.

Преимущества

• Ускоренный монтаж - вместо пайки или обжима используются винтовые клеммы
• Высокая механическая прочность - байонетная фиксация не расстыковывается при вибрации
• Стабильный контакт - никелированная медь снижает переходное сопротивление
• Подходит для ремонтных работ - легко заменяет старый разъем без замены всего кабеля
• Работает в широком диапазоне температур - подходит для уличных камер и холодных помещений

Ограничения применения

• Не предназначена для работы с кабелями отличного от RG 6 типоразмера - возможен плохой контакт или повреждение
• Не рекомендуется для частых подключений/отключений - байонетный механизм рассчитан на среднее количество циклов, не на интенсивное использование
• Не является герметичным - не следует использовать в условиях постоянного воздействия воды или пыли без дополнительной защиты
• Не подходит для цифровых сигналов с высокой скоростью передачи (например, HDMI, SDI) - только для аналоговых видеосигналов 75 Ом

Примеры использования

• Подключение камеры наблюдения к DVR/NVR через кабель RG 6
• Ремонт обрывного кабеля в системе видеонаблюдения
• Присоединение антенны к телевизионному приемнику
• Обустройство временных видеотрансляций на объектах с ограниченным доступом
• Замена выходного разъема на мониторе или тестовом осциллографе

Практические советы

• Перед монтажом проверьте, что внутренний диаметр кабеля RG 6 соответствует посадочному месту разъема - не все RG 6 одинаковы по толщине
• Не допускайте перекручивания центральной жилы - она должна входить прямо, без изгибов
• После монтажа протестируйте связь - слабый сигнал часто возникает из-за плохо затянутого экрана
• Для уличного использования дополнительно защищайте место соединения термоусадкой или герметиком
• Этот разъем - не замена для профессиональных BNC-коннекторов с обжимом; он экономит время, но не превосходит их по сроку службы при интенсивном использовании
