Разъем штекер BNC с быстрозажимной колодкой (блистер) | 05-3076-2 REXANT MEET

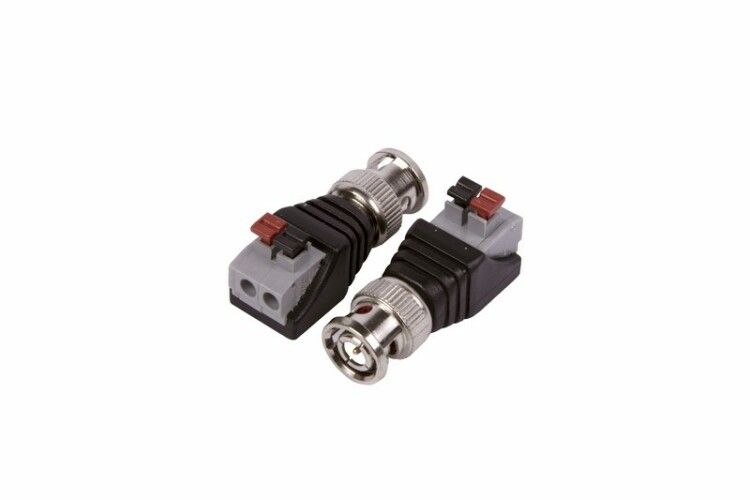

Разъем штекер BNC с быстрозажимной колодкой REXANT (арт. 05-3076-2) - это компактный и быстросъёмный разъём для подключения коаксиальных кабелей RG 6 в системах видеонаблюдения, телевидения и других радиоэлектронных устройствах. Благодаря байонетному креплению и отсутствию необходимости в пайке, этот разъём ускоряет монтаж и снижает риск ошибок при установке.

Назначение и область применения

Разъем штекер BNC с быстрозажимной колодкой REXANT используется для передачи видео- и RF-сигналов с импедансом 75 Ом. Подходит для подключения камер видеонаблюдения, видеорегистраторов, мониторов, антенн и тестового оборудования. Часто применяется в системах безопасности, телекоммуникациях и промышленной автоматизации, где требуется частая замена или переустановка кабелей.

Технические характеристики

• Тип разъёма: штекер (папа) - выступающий контакт, вставляемый в гнездо
• Тип соединения: BNC (Bayonet Neill-Concelman) - байонетная фиксация
• Импеданс: 75 Ом - оптимизирован для аналогового видео и цифровых сигналов SDI
• Способ подключения: клеммный зажим - провод вставляется и фиксируется без пайки
• Тип кабеля: RG 6 - совместим с коаксиальным кабелем этого типа, имеющим внешний диаметр ~6,8–7,5 мм
• Цвет корпуса: серебристый/чёрный - металлическая часть никелированная, корпус - чёрный пластик
• Центральный контакт: латунь с золотым напылением - обеспечивает низкое сопротивление и устойчивость к окислению
• Диэлектрик: фторопласт - устойчив к нагреву и химическим воздействиям
• Корпус: никелированный цинк + прочный пластик - защищает от механических повреждений
• Рабочий температурный диапазон: от –40 C до +110 C - подходит для улицы и помещений с экстремальными условиями

Совместимость и монтаж

Разъем штекер BNC с быстрозажимной колодкой REXANT совместим с коаксиальными кабелями RG 6. Для монтажа не требуются паяльник, обжимные инструменты или специальные навыки:

• Снимите внешнюю изоляцию кабеля, оголив центральную жилу и экран
• Вставьте центральную жилу в клемму, а экран - в зажимной контакт
• Зажмите клеммы рукой - они фиксируют провода механически
• Наденьте корпус разъёма и поверните на 90° до щелчка - байонетная фиксация запирает соединение

Убедитесь, что диаметр кабеля соответствует RG 6. Кабели с меньшим или большим диаметром (например, RG 59 или RG 11) могут не плотно прилегать - это снижает надёжность соединения.

Безопасность и стандарты

Разъем штекер BNC с быстрозажимной колодкой REXANT не имеет явного указания на соответствие международным стандартам (IEC, UL и др.), однако выполнен из материалов, обеспечивающих безопасную работу в широком диапазоне температур. Применяется в соответствии с требованиями к электрооборудованию для слаботочных систем. Не предназначен для работы под высоким напряжением (>1000 В) или в взрывоопасных средах.

Преимущества

• Быстрая установка - монтаж занимает менее 30 секунд без инструментов
• Высокая надёжность соединения - сравнима с паяными и обжимными вариантами
• Устойчивость к вибрациям - байонетная фиксация не раскручивается при тряске
• Защита от окисления - золотое напыление на центральном контакте сохраняет проводимость
• Долговечность - материалы рассчитаны на десятки тысяч циклов подключения/отключения

Ограничения применения

• Не подходит для кабелей, отличных от RG 6 - не обеспечит герметичности и механической устойчивости
• Не рекомендован для постоянного погружения в воду - хотя материал устойчив к влаге, разъём не имеет IP-защиты
• Не предназначен для силовых цепей - работает только со слаботочными сигналами (до 500 В)
• Не следует использовать в местах с постоянным механическим напряжением - например, там, где кабель часто изгибается у точки подключения

Примеры использования

• Подключение камеры видеонаблюдения к DVR/NVR через кабель RG 6
• Переподключение монитора в операционной комнате или пункте контроля
• Обслуживание системы спутникового TV с частой заменой кабелей
• Настройка тестового оборудования в лаборатории - удобство быстрой замены
• Монтаж в холодильных камерах или на улице благодаря широкому температурному диапазону

Практические советы

• Перед монтажом проверьте, чтобы центральная жила была ровно обрезана - длинная жила может замыкать на экран
• Не затягивайте клеммы слишком сильно - это может повредить внутренние контакты
• При использовании в сырых помещениях после монтажа протрите разъём сухой тканью - даже без IP-класса, он лучше служит при чистоте контактов
• Если нужна максимальная надёжность - используйте этот разъём в сочетании с качественным кабелем RG 6, а не с бюджетными аналогами
• Артикул 05-3076-2 - это штекер; для завершения цепи вам потребуется гнездо (розетка) BNC того же бренда
