Разъем штекер BNC под винт с колпачком PROCONNECT | 05-3071-4 MEET

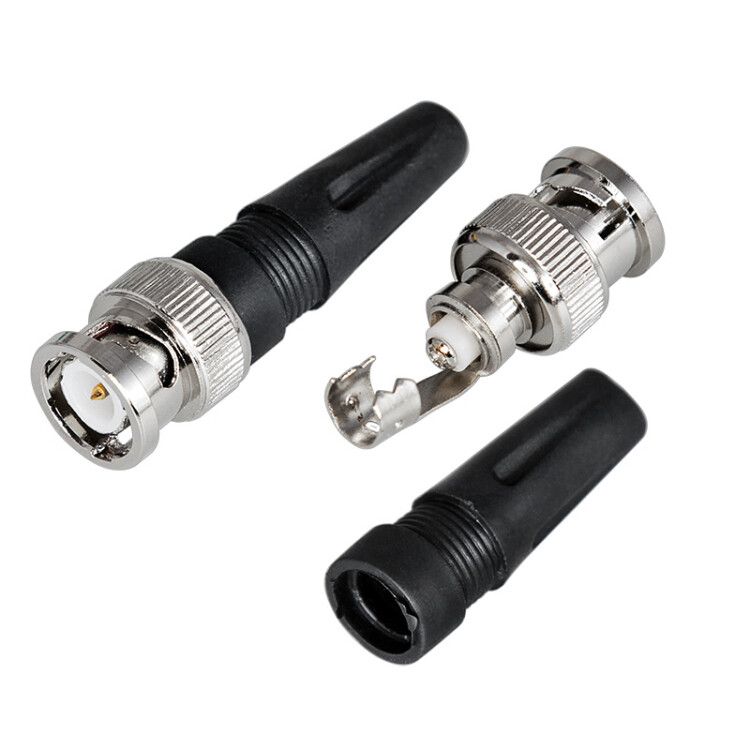

Разъем штекер BNC под винт с колпачком от PROconnect (арт. etm05-3071-4) - это надежный и простой в установке разъём для подключения коаксиальных кабелей в системах видеонаблюдения, телекоммуникаций и других радиоэлектронных устройствах. Он сочетает удобство винтового монтажа с качественной экранирующей конструкцией, обеспечивая устойчивый сигнал при импедансе 75 Ом.

Назначение и область применения

Разъем штекер BNC под винт с колпачком используется для подключения коаксиального кабеля RG 6 к оборудованию, требующему передачи видео- и RF-сигналов: видеокамерам, регистраторам, мониторам, антенным системам и тестовой аппаратуре. Подходит для стационарных и временных установок, где важна скорость сборки и отказ от пайки.

Технические характеристики

• Тип: штекер (папа) - выступающий контакт для вставки в гнездо
• Стандарт: BNC (Bayonet Neill-Concelman) - байонетная фиксация
• Импеданс: 75 Ом - оптимизирован для аналогового видео и цифровых систем SDI
• Тип кабеля: RG 6 - совместим с кабелями диаметром до 7 мм
• Подключение: винтовое - центральная жила зажимается винтом, экран - обжимается корпусом
• Цвет: серебристый корпус / черный колпачок
• Материал корпуса: никелированный цинк
• Центральный контакт: латунь с золотым напылением
• Диэлектрик: фторопласт - устойчив к температурным нагрузкам
• Колпачок: пластик - защищает от механических повреждений и перегиба кабеля

Совместимость и монтаж

Разъем штекер BNC под винт с колпачком совместим с любыми BNC-гнездами на оборудовании. Для монтажа:

• Снимите внешнюю изоляцию кабеля RG 6, оставив 8–10 мм открытой оплётки
• Аккуратно расправьте экран, чтобы он плотно прилегал к металлической части корпуса
• Вставьте центральную жилу в отверстие и затяните винт - не переусердствуйте, чтобы не повредить проводник
• Убедитесь, что оплётка полностью зажата корпусом - проверьте визуально и легким потягиванием
• Наденьте пластиковый колпачок - он снижает риск излома кабеля в точке перехода

Не используйте инструменты с острыми краями - можно повредить внутренний диэлектрик. Монтаж занимает 1–2 минуты без паяльника.

Безопасность и стандарты

Разъем соответствует требованиям к электрической безопасности для низковольтного оборудования. Никелированное покрытие и фторопласт обеспечивают устойчивость к окислению и повышенной влажности. Применяется в помещениях и на улице при соблюдении условий эксплуатации.

Преимущества

• Отказ от пайки - экономия времени и исключаются дефекты при термическом воздействии
• Высокая надёжность соединения - даже после многократных подключений
• Защита от перегиба - пластиковый колпачок продлевает срок службы кабеля
• Устойчивость к коррозии - золотое напыление на контакте и никелевое покрытие корпуса
• Совместимость с широким спектром оборудования - стандартизированный интерфейс BNC

Ограничения применения

• Не предназначена для частых подключений/отключений - байонетный механизм не рассчитан на интенсивную работу, как у профессиональных разъёмов
• Не рекомендуется для кабелей с диаметром более 7 мм - возможен плохой обжим и потеря герметичности
• Не использовать в средах с постоянными вибрациями без дополнительной фиксации кабеля
• Не подходит для импеданса 50 Ом в высокочастотных системах (>1 GHz) - хотя заявлено 50/75 Ом, оптимальная работа гарантирована только при 75 Ом

Примеры использования

• Подключение камер видеонаблюдения к DVR/NVR через кабель RG 6
• Сборка временных видеотрансляционных сетей
• Подключение антенн к приемникам сигнала
• Тестирование оборудования в лабораториях и сервисных центрах
• Обновление старых систем с паяными разъёмами на модульные

Практические советы

• Перед монтажом проверьте диаметр кабеля - RG 6 идеален; для thicker кабелей выбирайте другой тип разъёма
• Не оставляйте оголённую оплётку длиннее 10 мм - это снижает эффективность экранирования
• При использовании в сырых местах - дополнительно герметизируйте место входа кабеля термоусадкой
• При замене разъёма - всегда проверяйте целостность центральной жилы и наличие золотого напыления
• Этот разъем - часть серии PROconnect, поэтому совместим с другими изделиями этой линейки
