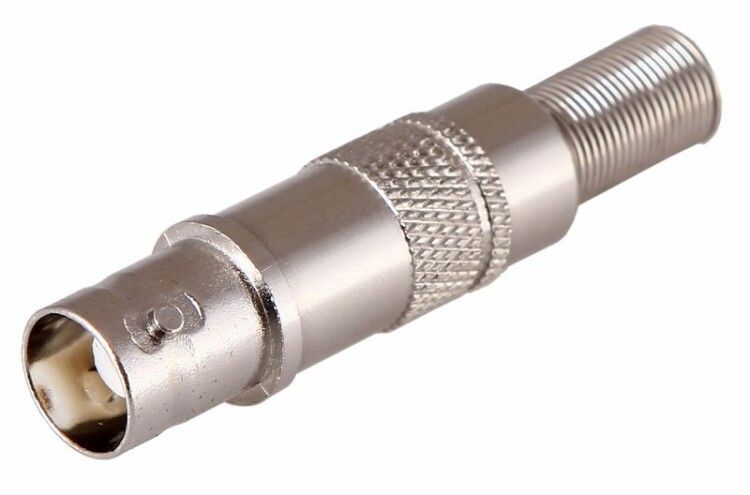

Разъем гнездо BNC с клеммной колодкой | 05-3081-4 PROconnect MEET

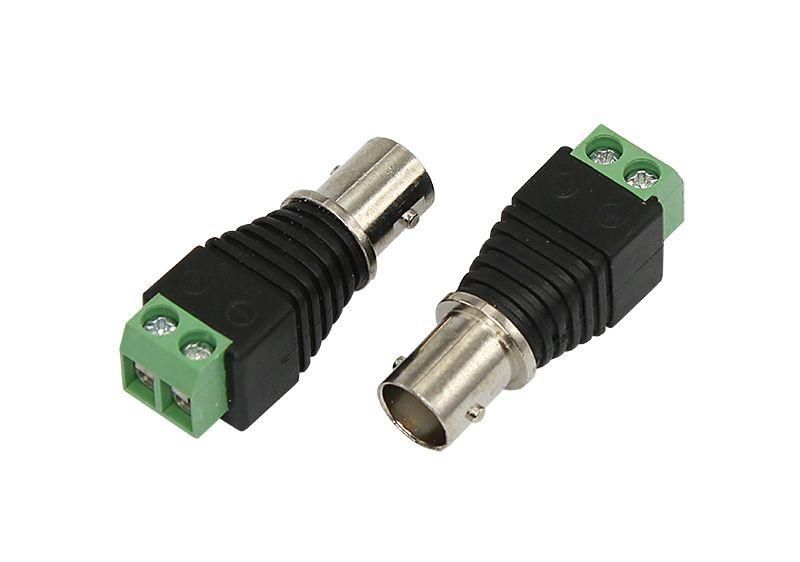

Разъем гнездо BNC с клеммной колодкой - это компактный и надежный интерфейс для подключения видеосигнала в системах наблюдения, телевидения и радиоэлектроники. Бренд REXANT и артикул 05-3081-4 обеспечивают совместимость с большинством стандартных BNC-штекеров, а клеммная колодка упрощает монтаж без пайки.

Назначение и область применения

Разъем гнездо BNC с клеммной колодкой используется для подключения коаксиальных кабелей к видеокамерам, регистраторам, мониторам, аналого-цифровым преобразователям и другому оборудованию, работающему с аналоговым видео- или RF-сигналом. Подходит для установки в распределительных щитках, на стендах, в камерах наблюдения и на объектах с частой заменой оборудования.

Технические характеристики

• Тип разъема: BNC (Bayonet Neill Concelman)
• Исполнение: гнездо (female)
• Импеданс: 75 Ом - оптимально для видеосигналов и аналогового TV
• Конструкция: прямолинейная - удобна для прямого вывода кабеля
• Материал контакта: медный сплав с никелевым покрытием - обеспечивает устойчивость к окислению
• Цвет корпуса: серебристый/черный - контрастная визуальная идентификация
• Диапазон температур: от −30 C до +80 C - работает в суровых условиях
• Тип крепления: через клеммную колодку - зажим винтами, без пайки

Совместимость и монтаж

Разъем гнездо BNC с клеммной колодкой совместим со всеми стандартными BNC-штекерами (например, от REXANT, PROCONNECT). Монтаж выполняется за счет двух винтов на клеммной колодке: внутренний центральный контакт и внешняя оплетка кабеля зажимаются механически. Это исключает необходимость пайки, что особенно важно при ремонте или в местах с ограниченным доступом. Кабель должен иметь внешний диаметр, соответствующий посадочному отверстию разъема - типичный диаметр для RG-59/RG-6 составляет 6–8 мм.

Безопасность и стандарты

Разъем соответствует общепринятой спецификации BNC для импеданса 75 Ом, используемой в профессиональном видеооборудовании. Никелевое покрытие снижает риск коррозии, а материал корпуса не поддерживает горение. Применение в условиях повышенной влажности допустимо, однако степень защиты IP не указана - не рекомендуется для открытого монтажа под дождем или в воде.

Преимущества

• Быстрая установка - не требует паяльника или обжимного инструмента
• Высокая надежность соединения благодаря металлическому зажиму вместо пайки
• Устойчивость к температурным колебаниям - подходит для улицы, холодильных камер, производственных помещений
• Легкая замена - можно переустановить на существующий кабель при обрыве или выходе из строя старого разъема
• Стандартный формат - совместим с любым BNC-оборудованием

Ограничения применения

• Не предназначено для работы с высокими напряжениями - только для слаботочных сигналов (до 500 В)
• Отсутствие герметизации (IP) - нельзя использовать в условиях постоянного воздействия воды или пыли без дополнительной защиты
• Подходит только для коаксиального кабеля с центральным проводником - несовместим с витой парой или многожильными кабелями без экранирования
• Зажим клеммной колодки менее устойчив к вибрациям, чем паяное соединение - в условиях сильной механической нагрузки требуется дополнительная фиксация кабеля

Примеры использования

• Подключение видеокамеры к DVR/NVR в системе видеонаблюдения
• Ремонт поврежденного разъема на кабеле CCTV
• Переподключение антенного кабеля в теле- и радиооборудовании
• Обустройство временной тестовой платформы для проверки видеосигнала
• Монтаж в распределительных коробках на производстве с частой сменой оборудования

Практические советы

• При монтаже убедитесь, что центральный проводник кабеля полностью вошел в контакт, а экран (оплетка) плотно зажат клеммой - плохой контакт вызывает помехи в картинке
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу клеммной колодки
• Для длительной эксплуатации вне помещения используйте термоусадочные трубки или герметик вокруг места входа кабеля
• Проверьте соответствие импеданса 75 Ом - использование 50 Ом разъемов в видеосистемах вызывает отражения сигнала и потерю качества
• Артикулы etm05-3081-4 и 05-3081-4 - один и тот же продукт; различия в записи не влияют на функциональность
