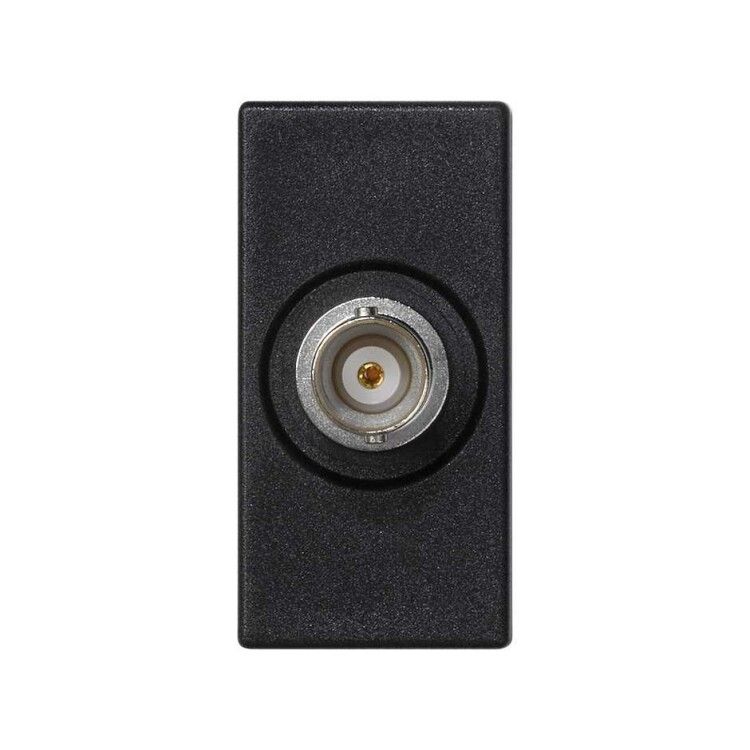

Плата с разъемом BNC "мама" пайка 22.5х45мм графит Simon Connect K102D-14

Плата с разъемом BNC "мама" от Simon, артикул k102d-14 - это компактный элемент для надежного соединения коаксиальных кабелей с импедансом 75 Ом. Подходит для монтажа на печатную плату методом пайки, используется в телекоммуникациях, видеонаблюдении и измерительной аппаратуре.

Назначение и область применения

Плата с разъемом BNC "мама" предназначена для фиксированного подключения коаксиального кабеля к печатной плате. Разъем имеет байонетный механизм крепления - позволяет быстро и надежно зафиксировать штекер BNC без вращения. Применяется там, где требуется устойчивый сигнал при минимальных потерях: камеры видеонаблюдения, антенны, тестовое оборудование, системы передачи видео по коаксиалу.

Технические характеристики

• Импеданс: 75 Ом - оптимально для аналогового видео и цифровых сигналов SDI
• Размеры платы: 22,5 × 45 мм - компактная форма для плотной сборки
• Тип контакта: пайка - монтаж через отверстия в плате, без SMD
• Материал корпуса: графит - обеспечивает экранирующие свойства и антистатическую защиту
• Тип разъема: "мама" - принимает стандартный BNC-штекер
• Механизм крепления: байонетный - быстрое соединение/разъединение одним движением

Совместимость и монтаж

Плата совместима с любыми стандартными BNC-штекерами 75 Ом. Для установки требуются два отверстия под выводы разъема. Учитывайте габариты: 22,5×45 мм - проверьте свободное место на плате. Монтаж выполняется пайкой вручную или на автоматической линии. После пайки рекомендуется проверить целостность контактных площадок - графитовый корпус не нагревается сильно, но перегрев при пайке может повредить внутреннюю изоляцию.

Преимущества

• Графитовый корпус снижает влияние внешних помех - важна стабильность сигнала
• Байонетный замок исключает случайное отсоединение - особенно актуально в вибрационных средах
• Узкий форм-фактор позволяет использовать плату в ограниченном пространстве
• Стандартный интерфейс BNC - легко найти кабели и переходники

Ограничения применения

• Не предназначен для работы с импедансом 50 Ом - возможны отражения сигнала и потери качества
• Не рассчитана на частые подключения/отключения - механика байонета долговечна, но не для ежедневного демонтажа
• Не герметична - не применяется во влажных или открытых условиях без дополнительной защиты
• Только пайка - нельзя использовать с клеммниками или зажимами

Примеры использования

• Печатные платы камер видеонаблюдения с выходом по коаксиальному кабелю
• Адаптеры для подключения спутниковых приемников
• Лабораторные стенды для тестирования видеосигналов
• Системы передачи данных в промышленной автоматизации (например, между контроллером и датчиком)

Практические советы

• Выбирайте кабель с точно таким же импедансом - 75 Ом. Несоответствие вызывает искажения сигнала
• При пайке используйте жало с температурой до 300C - выше риск повреждения внутренней изоляции
• Проверяйте посадочное место на плате: расстояние между отверстиями должно соответствовать шагу выводов разъема
• После монтажа протестируйте соединение мультиметром - убедитесь, что нет КЗ между центральным контактом и экраном
• Для длительной эксплуатации в помещениях с высокой запыленностью - закрывайте разъем защитным колпачком
