Соединитель проводов СИЗ-1 1.5-3.5 (уп.5шт) IEK USC-10-4-005

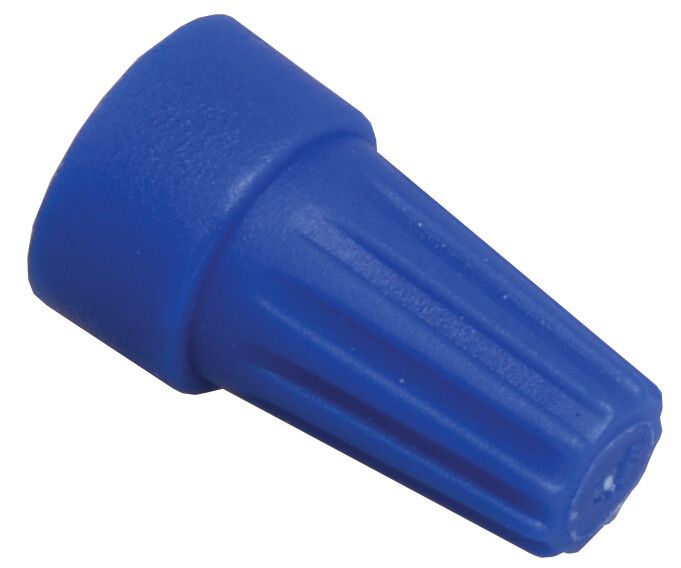

Зажим соединительный изолирующий СИЗ-1 1,5-3,5 синий (5 шт) от IEK предназначен для безопасного соединения, фиксации и изоляции одножильных или многожильных проводов сечением 1,5–3,5 мм2. Артикул usc-10-4-005 подходит для внутренней электромонтажной работы в распределительных коробках и щитах.

Назначение и область применения

Зажим соединительный изолирующий СИЗ-1 1,5-3,5 синий (5 шт) используется для создания надёжного электрического контакта между двумя или более проводами, а также для их изоляции после соединения. Применяется в бытовых, коммерческих и промышленных сетях переменного и постоянного тока до 450 В. Подходит для монтажа в распределительных коробках, светильниках, выключателях и других точках ответвления проводов.

Технические характеристики

• Сечение жил: 1,5 – 3,5 мм2 - оптимальная область для медных проводов среднего сечения
• Номинальное напряжение: 450 В - соответствует требованиям для бытовой и промышленной сети 220/380 В
• Рабочая температура: от -10 C до +45 C - допустимый диапазон для помещений с умеренным климатом
• Материал корпуса: ПВХ - устойчив к механическим повреждениям, не проводит ток, не горит
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации
• Количество контактов: 1 - один зажим соединяет одну группу проводов
• Ширина ячейки: 10 мм - обеспечивает плотную посадку на пучок проводов
• Срок службы: 10 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Зажим СИЗ-1 1,5-3,5 синий (5 шт) монтируется на подготовленные концы проводов путём скручивания жил и последующего накручивания зажима. Для правильного монтажа:

• Защитную изоляцию снимают на 10–15 мм, чтобы все жилы были зачищены равномерно
• Жилы скручивают руками или плоскогубцами - не перетягивать, чтобы не повредить металл
• Зажим накручивается по часовой стрелке до упора - он сам затягивает жилы внутри
• Не используйте зажим для проводов сечением меньше 1,5 мм2 или больше 3,5 мм2 - возможен слабый контакт или трещины в корпусе

Безопасность и стандарты

Зажим соединительный изолирующий СИЗ-1 1,5-3,5 синий (5 шт) соответствует требованиям ГОСТ Р 50597-93. Материал ПВХ обеспечивает электроизоляцию и предотвращает случайное прикосновение к токоведущим частям. Номинальное напряжение 450 В гарантирует безопасность в сетях с рабочим напряжением до 380 В.

Преимущества

• Удобство установки - не требует пайки, сварки или специальных инструментов
• Автоматическая фиксация - зажим плотно обхватывает скрученные жилы при накручивании
• Высокая степень защиты - изолирует соединение от внешних воздействий и влаги
• Цветовая маркировка - синий цвет позволяет легко отличить зажимы по типу или фазе
• Долговечность - срок службы 10 лет при нормальных условиях

Ограничения применения

• Не применяйте в помещениях с температурой ниже -10 C - материал становится хрупким
• Не используйте для алюминиевых проводов - зажим рассчитан исключительно на медь
• Не подходит для открытой прокладки или мест с высокой влажностью - не имеет IP-защиты
• Не заменяет клеммы WAGO или болтовые соединения в силовых цепях с большими нагрузками

Примеры использования

• Подключение люстр и светильников в квартире
• Объединение проводов в распределительной коробке перед выходом на розетку
• Соединение провода от выключателя с фазным проводом освещения
• Монтаж в щитах управления маломощными устройствами

Практические советы

• Перед установкой проверьте, что все жилы имеют одинаковый диаметр - смешивание толстых и тонких проводов снижает качество контакта
• Если проводов три и более - лучше использовать два зажима вместо одного крупного
• После монтажа потяните каждый провод - если не выскакивает, соединение надёжное
• Храните зажимы в сухом месте - даже ПВХ может терять эластичность при длительном воздействии УФ-лучей
• Артикул usc-10-4-005 продается упаковкой по 5 штук - достаточно для нескольких соединений в одной коробке
