Соединитель проводов СИЗ-1 2.5-4.5 (уп.5шт) IEK USC-10-6-005

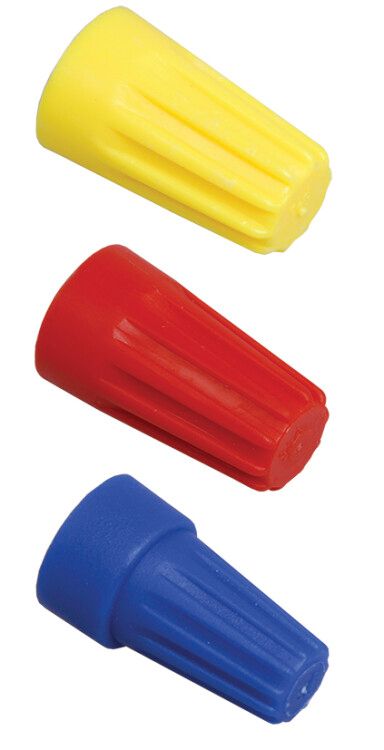

Зажим соединительный изолирующий СИЗ-1 2.5-4.5 желтый (5 шт) от IEK предназначен для безопасного соединения, фиксации и изоляции медных проводов сечением 2,5–4,5 мм2. Артикул usc-10-6-005 используется в распределительных коробках, щитах и на объектах с невысокой механической нагрузкой.

Назначение и область применения

Зажим соединительный изолирующий СИЗ-1 2.5-4.5 желтый (5 шт) применяется для создания надёжного электрического соединения между двумя или более проводами. Он одновременно выполняет три функции: соединяет жилы, удерживает их в собранном виде и изолирует место соединения. Подходит для внутренней проводки в жилых, офисных и промышленных помещениях, где напряжение не превышает 450 В. Часто встречается в распределительных коробках, электрощитах и при замене старой проводки.

Технические характеристики

• Сечение жил: 2,5 – 4,5 мм2 - оптимальная работа с проводами среднего сечения, типичными для освещения и розеточных групп;
• Номинальное напряжение: 450 В - соответствует требованиям бытовых и коммерческих сетей 220/380 В;
• Номинальный ток: 25 А - выдерживает нагрузку обычной розетки или группы светильников;
• Материал корпуса: ПВХ - устойчив к воздействию влаги, химически стабилен, не горюч;
• Цвет: жёлтый - стандартизированная цветовая маркировка для удобства идентификации;
• Рабочая температура: от -10C до +45C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Срок службы: 10 лет - гарантирует долговременную работоспособность при соблюдении условий эксплуатации;
• Количество контактов: один - предназначен исключительно для соединения двух или трёх проводов в одной точке;
• Ширина ячейки: 13,2 мм - обеспечивает плотную посадку на пучок проводов без перегрузки.

Совместимость и монтаж

Зажим СИЗ-1 2.5-4.5 совместим с многожильными и одножильными медными проводами. Монтировать можно только на зачищенные участки жил (длина зачистки - около 10–12 мм). Установка осуществляется путём накручивания зажима на подготовленный пучок проводов руками - инструмент не требуется. Перед установкой проверьте, чтобы все жилы были равномерно заполнены внутри колпачка - не должно быть свободного места или выпирающих концов. Нельзя использовать с алюминиевыми проводами или проводами сечением меньше 2,5 мм2 - риск плохого контакта и нагрева.

Безопасность и стандарты

Зажим соединительный изолирующий СИЗ-1 2.5-4.5 желтый (5 шт) соответствует ГОСТ Р 50597-93 и требованию ПУЭ для изолированных соединений. Применение ПВХ-корпуса обеспечивает электроизоляцию и предотвращает случайное прикосновение к токоведущим частям. Соответствие нормам позволяет применять изделие в системах с автоматическим отключением питания (АВТОМАТИЧЕСКОЙ КАТЕГОРИЕЙ защиты).

Преимущества

• Не требуют инструментов - легко монтируются даже новичком;
• Высокая степень изоляции - снижают риск пробоя и короткого замыкания;
• Стандартный цвет - ускоряет диагностику и обслуживание;
• Герметичная конструкция - минимизируют попадание пыли и влаги в контакт;
• Фиксируют провода механически - не дают им рассоединиться при вибрации или перемещении.

Ограничения применения

• Не на открытом воздухе - материал ПВХ не рассчитан на UV-лучи и экстремальные температуры ниже -10C;
• Не подходят для силовой сети выше 25 А - превышение тока вызывает перегрев и деформацию;
• Нельзя использовать с алюминием - различие коэффициента теплового расширения создаёт микрозазоры и оксидирование;
• Не рекомендованы для мест с высокой вибрацией - возможен самопроизвольный открут;
• Не обеспечивают герметизации - нельзя применять во влажных помещениях без дополнительной защиты (например, в бассейне или бане).

Примеры использования

• Подключение люстр и светильников в квартире;
• Объединение проводов в распределительной коробке перед выходом на розетки;
• Переход с одного сечения на другое (например, 2×2,5+1×1,5);
• Ремонт поврежденных участков проводки в стене;
• Сборка временных электросетей на стройплощадке (при закрытой защите).

Практические советы

• Выбирайте зажим по максимальному сечению - лучше взять СИЗ-1 2.5-4.5, чем меньший, если есть хоть одна жила 4,5 мм2;
• Проверяйте плотность намотки: после сборки пучок должен полностью заполнять внутреннюю часть зажима без просветов;
• После монтажа слегка потяните каждый провод - он не должен выскальзывать;
• Для повышенной безопасности используйте термоусадочные трубки поверх установленного СИЗ-1 - особенно в сыром помещении;
• Храните в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие может снизить эластичность материала.
