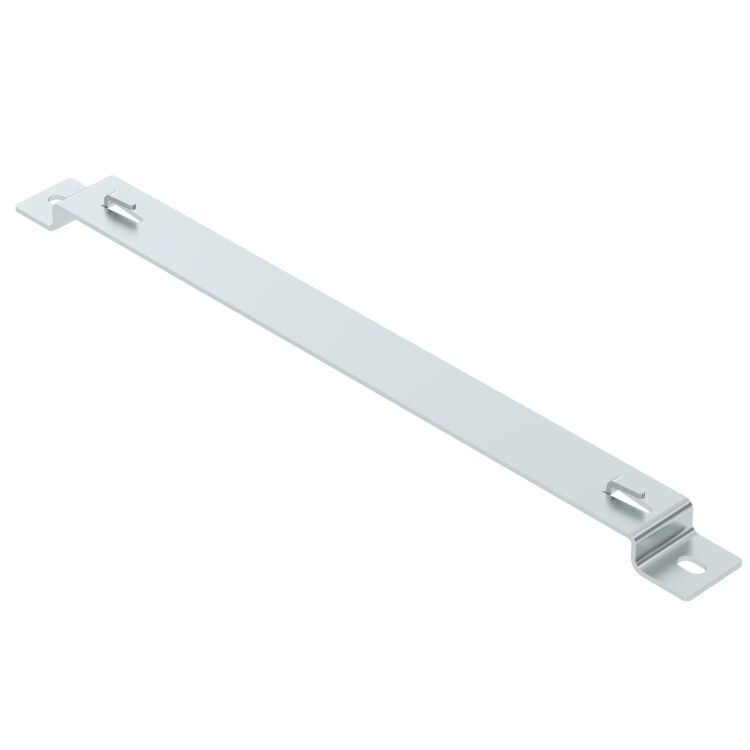

Кронштейн напольный/настенный 400мм (DBLG 20 400 FS) | 6015689 OBO Bettermann

Кронштейн напольный/настенный 400 мм от OBO BETTERMANN (артикул DBLG 20 400 FS) предназначен для надёжной фиксации проволочных лотков на стене или полу, обеспечивая устойчивую и безопасную прокладку кабельных трасс в промышленных и коммерческих объектах.

Назначение и область применения

Кронштейн напольный/настенный 400 мм используется для монтажа проволочных лотков в системах распределения силовых и слаботочных кабелей. Подходит для установки на вертикальные поверхности (стены) и горизонтальные (полы). Применяется в цехах, серверных помещениях, энергоустановках, где требуется гибкая и доступная система кабельной организации.

Технические характеристики

• Ширина канала: 400 мм — позволяет крепить лотки соответствующего размера;
• Материал: сталь оцинкованная — обеспечивает коррозионную стойкость в условиях повышенной влажности и агрессивной среды;
• Покрытие: оцинкованное — защищает от ржавчины без необходимости дополнительной покраски;
• Тип изделия: скоба — жёсткая опора с фиксированной формой для удержания лотка;
• Исполнение: трапециевидный настенно-потолочный кронштейн — форма гарантирует равномерное распределение нагрузки;
• Крепление лотка: опорная часть крюка (заплечик) — лоток устанавливается сверху, фиксируясь за бортовые выступы;
• Совместим с проволочными лотками: да — подтверждённая совместимость с типовыми моделями проволочных лотков.

Совместимость и монтаж

Кронштейн DBLG 20 400 FS рассчитан на крепление к бетонным, кирпичным или металлическим поверхностям с помощью анкеров или дюбелей. Установка выполняется в два этапа: сначала крепится сам кронштейн, затем лоток помещается на заплечики. Для точного расположения рекомендуется использовать уровень. Максимальная нагрузка зависит от типа крепёжа и основания — необходимо соблюдать требования СП 31-110-2003 и ГОСТ Р 50571.15-97.

Преимущества

• Универсальное исполнение — одинаково эффективен как настенный, так и напольный вариант;
• Высокая механическая прочность благодаря стальной конструкции с оцинковкой;
• Легкий монтаж — не требует специальных инструментов, достаточно стандартного набора для крепления;
• Совместимость с широким спектром проволочных лотков — снижает необходимость подбора специализированных комплектующих.

Ограничения применения

• Не предназначена для крепления массивных металлических лотков или каналов с высокой массой — максимальная нагрузка ограничена конструкцией крюка;
• Не рекомендуется для использования во взрывоопасных зонах без дополнительной защиты;
• Не подходит для крепления пластиковых или композитных лотков — форма крепления рассчитана исключительно на проволочные системы.

Примеры использования

• Фиксация проволочного лотка 400 мм вдоль стены в производственном цехе для прокладки кабелей управления станками;
• Установка на полу рядом с конвейерной линией для организации питания датчиков и освещения;
• Размещение в серверной комнате для прокладки сетевых кабелей между стойками.

Практические советы

• Перед монтажом проверьте, что ширина вашего проволочного лотка точно соответствует 400 мм — отклонение даже на 5–10 мм может нарушить фиксацию;
• При установке на потолок используйте анкеры класса не ниже 8.8 и убедитесь, что основание способно выдерживать динамические нагрузки;
• Для длинных участков трассы интервал между кронштейнами не должен превышать 1,5 метра — это предотвращает прогиб лотка под весом кабелей;
• Оцинкованное покрытие не требует окраски, но при повреждении защитного слоя (например, при резке) рекомендуется обработать место антикоррозийным составом.
