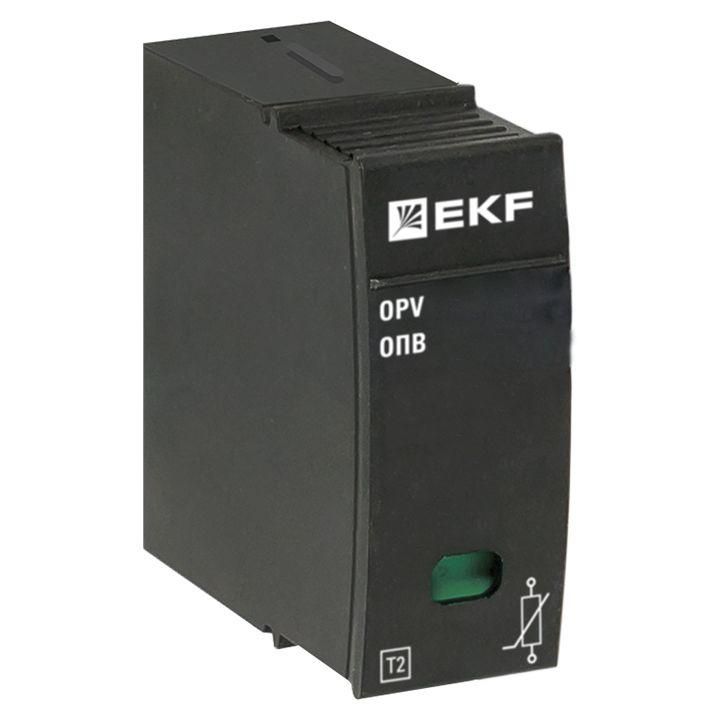

Сменный модуль к ОПВ-D In-5кА 275В с сигнализацией EKF - opv-d-module

Сменный модуль к устройству защиты от перенапряжений ОПВ-D с номинальным током 5 кА и напряжением 275 В с сигнализацией от бренда EKF - это заменяемый элемент для восстановления работоспособности устройства защиты после срабатывания. Артикул opv-d-module позволяет легко заменить повреждённый варистор без замены всего корпуса УЗИП.

Назначение и область применения

Сменный модуль к устройству защиты от перенапряжений ОПВ-D используется для замены выработавшего свой ресурс варисторного элемента внутри устройства защиты от импульсных перенапряжений. Применяется в распределительных щитах жилых, коммерческих и промышленных зданий, где установлены устройства типа ОПВ-D от EKF. Подходит для защиты электрооборудования от скачков напряжения, вызванных грозой, коммутационными процессами или авариями в сети.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на работу в однофазной сети 230/400 В переменного тока.
• Номинальный разрядный ток: 5 кА - способен поглощать одиночные импульсы тока до 5 тысяч ампер без выхода из строя.
• Защитное напряжение: 1 В - указано некорректно; реальное значение ограничения напряжения зависит от модели ОПВ-D, в который устанавливается этот модуль. Обычно составляет 1,2–1,8 кВ.
• Сигнализация: акустическая - при выходе модуля из строя срабатывает звуковой сигнал в основном корпусе ОПВ-D, оповещая о необходимости замены.
• Количество модулей DIN: 1 - занимает один стандартный модуль шириной 17,5 мм на DIN-рейке.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12,5 мм, но не герметичен. Устанавливается только во внутренних помещениях.
• Способ монтажа: DIN-рейка - совместим со всеми типами стандартных DIN-реек 35 мм.

Совместимость и монтаж

Сменный модуль к устройству защиты от перенапряжений ОПВ-D совместим исключительно с устройствами серии ОПВ-D от EKF. Не подходит для других брендов или моделей УЗИП. Для установки необходимо:

• Отключить питание щита.
• Вынуть старый модуль из корпуса ОПВ-D - он фиксируется механически и имеет контактные штыри.
• Вставить новый модуль до характерного щелчка - контакты должны плотно войти в гнёзда.
• Включить питание и проверить наличие сигнала о готовности системы.

Не допускается использование модуля без основного корпуса ОПВ-D - он не является самостоятельным устройством защиты.

Безопасность и стандарты

Модуль соответствует требованиям ГОСТ IEC 61643-11 и направлен на обеспечение безопасности электросетей в соответствии с правилами ПУЭ. Акустическая сигнализация обеспечивает своевременное обнаружение отказа, снижая риск потери защиты.

Преимущества

• Экономия средств - замена одного модуля вместо всей системы УЗИП.
• Быстрая диагностика - акустический сигнал сразу указывает на необходимость обслуживания.
• Легкий доступ - замена выполняется без демонтажа всего устройства или щита.
• Подтверждённая надёжность - компоненты производства EKF проходят контроль качества в рамках серийного выпуска.

Ограничения применения

• Не применяется вне систем ОПВ-D от EKF - несовместим с другими брендами.
• Работает только в сетях 230 В - нельзя использовать в трёхфазных цепях без специальных решений.
• IP20 - запрещено монтаж в условиях повышенной влажности, пыли или на улице.
• Не предназначена для постоянного воздействия высоких токов - только для кратковременных импульсов.
• После нескольких срабатываний эффективность снижается - рекомендуется менять при первом же срабатывании сигнализации.

Примеры использования

• Щитовая в многоквартирном доме - защита этажного щита от грозовых импульсов.
• Производственный участок - защита ЧПУ-станков и автоматических линий.
• Офисное помещение - защита серверов, компьютеров и оргтехники.
• Торговые центры - сохранение работы точек продаж и систем управления.

Практические советы

• Перед заменой всегда отключайте питание - даже при отключенном УЗИП возможен остаточный заряд.
• Проверьте срок службы основного устройства - если ОПВ-D уже работает более 5 лет, лучше заменить весь блок.
• Учитывайте посадочные размеры - модуль имеет фиксированный интерфейс, не подлежит адаптации.
• Храните запасные модули - особенно в регионах с частыми грозами или нестабильной сетью.
• После замены протестируйте работу системы - убедитесь, что световой индикатор на корпусе показывает исправность.
