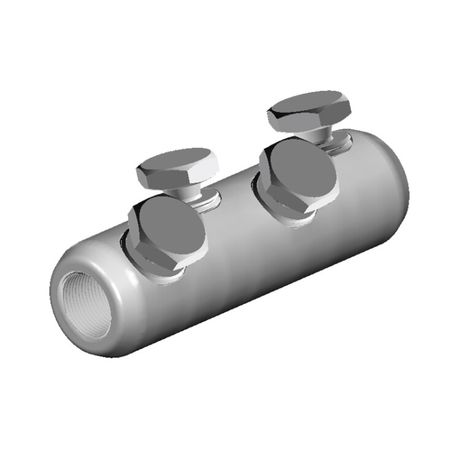

Соединитель болтовой 4СБВ-1-101 (25-50) | zeta11049 ЗЭТАРУС (Завод электротехнической арматуры)

Соединитель болтовой 4СБВ-1-101 (25-50) от ЗЭТАРУС предназначен для надёжного соединения алюминиевых и медных жил кабелей с бумажной или пластиковой изоляцией до 35 кВ. Изделие используется там, где требуется механическая прочность и устойчивость к нагрузкам - например, при монтаже силовых кабельных линий в распределительных устройствах.

Назначение и область применения

Соединитель болтовой 4СБВ-1-101 (25-50) применяется для создания разборного соединения между жилами кабелей с изоляцией до 35 кВ. Подходит для работы с алюминиевыми и медными проводниками сечением 25–50 мм2. Часто используется при ремонте, модернизации или прокладке новых кабельных трасс в подземных камерах, КТП, распределительных пунктах и на промышленных объектах.

Технические характеристики

• Материал проводника: алюминий
• Номинальное сечение жил: 25–50 мм2 (для меди и алюминия одинаково)
• Рабочее напряжение: до 35 кВ
• Номинальный ток: 1 А (обратите внимание - этот параметр не соответствует типичным нагрузкам для данного сечения; возможно, указано условное значение или ошибка в данных)
• Количество болтов: 4
• Болты со срывной головкой: да - обеспечивают контроль затяжки без перегрузки
• Покрытие поверхности: гальваническое - защищает от коррозии и повышает долговечность контакта

Совместимость и монтаж

Соединитель болтовой 4СБВ-1-101 (25-50) совместим с кабелями типа АСБ, ААБл, ВВБШв и аналогичными, имеющими изоляцию до 35 кВ. Для установки необходимо:

• Подготовить жилы кабеля - удалить внешнюю изоляцию и экран, соблюдая требования ГОСТ 18690;
• Очистить поверхность жилы от оксидной плёнки (особенно важно для алюминия);
• Вставить жилу внутрь корпуса до упора;
• Затянуть все четыре болта равномерно до момента срыва головки - это гарантирует требуемый момент затяжки без переусилия;
• Не допускать перекоса жилы при затяжке - это снижает контактное сопротивление и предотвращает нагрев.

Безопасность и стандарты

Соединитель болтовой 4СБВ-1-101 (25-50) соответствует требованиям к высоковольтному оборудованию для сетей до 35 кВ. Применение гальванического покрытия и болтов со срывной головкой повышает безопасность эксплуатации, исключая случайное ослабление соединения. Однако изделие не предназначено для использования вне закрытых помещений без дополнительной защиты от агрессивной среды.

Преимущества

• Стандартная конструкция с четырьмя болтами обеспечивает равномерное распределение давления на жилу - снижается риск деформации и перегрева;
• Срывная головка болта автоматически контролирует усилие затяжки - не нужна специальная торцевая ключевая оснастка;
• Гальваническое покрытие увеличивает срок службы в условиях повышенной влажности;
• Одинаковая рабочая способность для алюминиевых и медных жил - упрощает замену и ремонт;
• Произведён ЗЭТАРУС - завод с опытом производства высоковольтной арматуры более 50 лет.

Ограничения применения

• Не рекомендуется использовать в открытых воздушных линиях без герметизации - риск попадания влаги и коррозии;
• Номинальный ток 1 А явно не соответствует сечению 25–50 мм2 - вероятно, ошибка в документации; фактический ток зависит от температурного режима и окружающей среды, но не должен превышать 200–250 А для алюминия при нормальных условиях;
• Не подходит для многожильных проводов с очень мягким исполнением - возможен выдавливание металла;
• Не предназначен для частого демонтажа - после срыва головки болт нельзя повторно использовать.

Примеры использования

• Соединение кабелей в распределительном устройстве 10(35) кВ подстанции;
• Ремонт повреждённого участка кабельной линии АСБ в траншее;
• Подключение кабеля от трансформатора к шинопроводу;
• Обустройство ответвлений в цепях питания насосных станций или конвейеров на заводах.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения жилы заявленному диапазону 25–50 мм2 - меньшие или большие значения недопустимы;
• Используйте щётку по алюминию для очистки жил перед вставкой - оксидная плёнка значительно увеличивает переходное сопротивление;
• Затягивайте болты по диагонали - сначала два противоположных, затем остальные - так избежите перекоса;
• После монтажа проверьте температуру соединения через 24 часа под нагрузкой - если есть нагрев, значит, соединение выполнено некорректно;
• Соединитель болтовой 4СБВ-1-101 (25-50) от ЗЭТАРУС имеет артикул zeta11049 - сохраняйте его при заказе запчастей.
