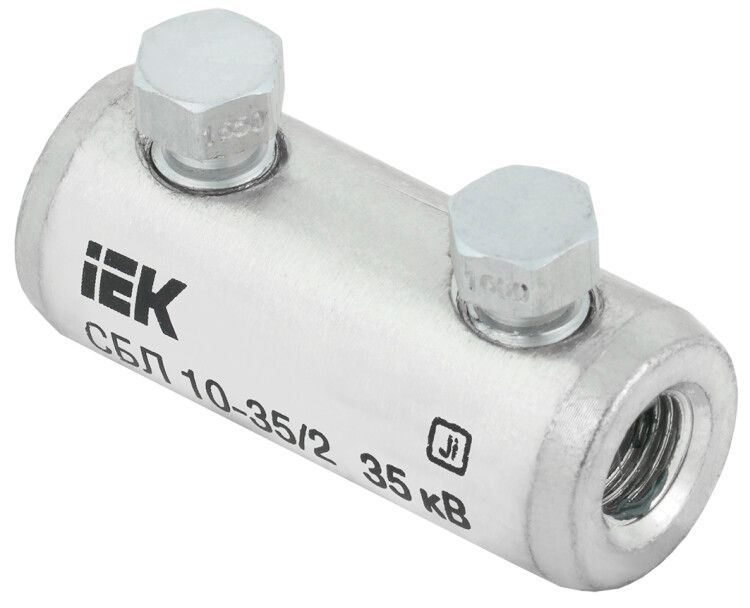

Соединитель болтовой луженый СБЛ 10-35/2 35кВ | UCB11-010-035-02-35 IEK

Соединитель болтовой луженый СБЛ 10-35/2 35кВ от IEK предназначен для надёжного электрического соединения кабельных жил напряжением до 35 кВ. Благодаря лужёному покрытию и срывным головкам болтов он обеспечивает долговечную контактную группу даже в условиях повышенной влажности и нагрузок. Артикул ucb11-010-035-02-35 соответствует требованиям к распределительным сетям среднего напряжения.

Назначение и область применения

Соединитель болтовой луженый СБЛ 10-35/2 35кВ используется для соединения кабельных жил в силовых сетях до 35 кВ. Подходит для алюминиевых и медных проводников — как однопроволочных, так и многопроволочных, круглых и секторных. Применяется в кабельных ответвлениях, на трансформаторных подстанциях, в распределительных устройствах, на опорах ЛЭП и внутри кабельных камерах.

Технические характеристики

• Номинальное поперечное сечение: 10–35 мм² — позволяет соединять жилы от малого сечения до крупных кабелей средней мощности
• Материал корпуса: сплав алюминиевый — легкий, устойчив к коррозии, совместим с алюминиевыми кабелями
• Покрытие поверхности: лужёный — защищает от окисления, снижает переходное сопротивление, повышает срок службы контакта
• Количество болтов: 2 — обеспечивают равномерное зажатие и высокую механическую прочность соединения
• Срывная головка болта — предотвращает перетягивание, гарантирует заданный момент затяжки, исключает повреждение детали
• Срок службы: 30 лет — рассчитан на длительную эксплуатацию в промышленных и городских сетях

Совместимость и монтаж

Соединитель болтовой луженый СБЛ 10-35/2 35кВ монтируется на винты — требует использование гаечного ключа подходящего размера. Для правильного монтажа:

• Зачищайте изоляцию кабеля точно на длину внутренней части гильзы — не допускайте выступающих проводов
• Не используйте инструмент с большим моментом — срывная головка болта предназначена для фиксированного усилия; её срезание сигнализирует о завершении затяжки
• При соединении меди и алюминия — обязательно применять этот тип соединителя, так как лужёное покрытие предотвращает электрохимическую коррозию
• Рекомендовано использовать с кабелями с изоляцией, совместимой с классом напряжения 35 кВ

Безопасность и стандарты

Соединитель болтовой луженый СБЛ 10-35/2 35кВ соответствует требованиям ГОСТ Р 54891-2011 для соединителей кабельных систем среднего напряжения. Конструкция обеспечивает безопасную работу в условиях перегрузок и кратковременных КЗ благодаря термической стойкости материала и качественному контакту. Напряжение 35 кВ — максимальное рабочее значение, превышать его нельзя.

Преимущества

• Лужёное покрытие снижает риск окисления и увеличивает срок службы контакта в агрессивной среде
• Срывные головки болтов исключают человеческий фактор — затяжка всегда одинакова, без перетяга или недотяга
• Поддерживает соединение между разнородными материалами (медь + алюминий) без дополнительных переходников
• Высокая механическая прочность — выдерживает вибрации, температурные колебания и внешние нагрузки
• Готовый к установке комплект — не требует дополнительных элементов, таких как шайбы или контргайки

Ограничения применения

• Не применяется для постоянного погружения в воду — хотя лужёное покрытие защищает от влаги, изделие не имеет IP-защиты
• Не рекомендуется для частых демонтажей — срывные головки после затяжки становятся непригодными для повторного использования
• Не подходит для сечений менее 10 мм² или более 35 мм² — возможен перегрев или плохой контакт
• Не заменяет изолирующие муфты — требуется дополнительная герметизация и изоляция при работе с открытыми участками сети

Примеры использования

• Соединение алюминиевой жилы кабеля ААШв с медной жилой кабеля ВВГнг-LS на подземном кабельном переходе
• Ответвление от основного кабеля 35 кВ к трансформатору на подстанции
• Объединение двух секторных жил в распределительной камере
• Ремонт поврежденного участка кабеля в кабельном канале с последующей герметизацией

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля заявленному диапазону 10–35 мм² — не доверяйте визуальной оценке
• Используйте специальный ключ для затяжки — не заменяйте его плоскогубцами или другим инструментом
• После монтажа проверьте плотность соединения — слегка потяните кабели в противоположные стороны
• При использовании в сыром помещении — дополнительно обработайте место соединения термоусадочной трубкой или герметиком
• Храните соединители в сухом месте — даже лужёное покрытие может потерять эффективность при длительном воздействии влаги
