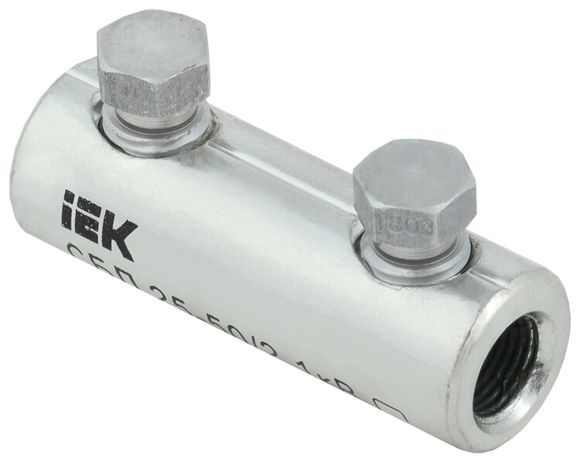

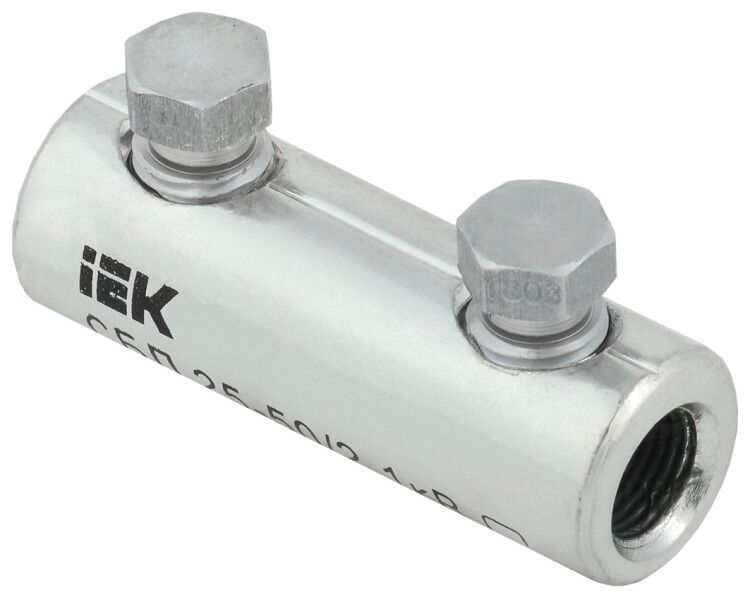

Соединитель болтовой луженый СБЛ 25-50/2 1кВ IEK (ИЭК) UCB11-025-050-02-01

Соединитель болтовой луженый СБЛ 25-50/2 1 кВ от IEK предназначен для надёжного электрического соединения алюминиевых и медных кабельных жил сечением 25–50 мм2 в сетях до 1 кВ. Благодаря лужёному покрытию и срывным головкам болтов этот соединитель обеспечивает устойчивый контакт даже в условиях повышенной влажности и требует минимального обслуживания.

Назначение и область применения

Соединитель болтовой луженый СБЛ 25-50/2 1 кВ используется для создания разборных соединений между кабелями в распределительных устройствах, на опорах ЛЭП, в трансформаторных подстанциях и внутри электроустановок. Подходит для соединения любых типов жил: однопроволочных и многопроволочных, круглых и секторных, алюминиевых и медных. Применяется там, где требуется прочное, долговечное и легко проверяемое соединение без сварки или опрессовки.

Технические характеристики

• Номинальное поперечное сечение кабеля: 25–50 мм2 - подходит для средних и крупных сечений, часто используемых в силовых цепях
• Номинальное напряжение: 1 кВ - рассчитан на работу в низковольтных системах до 1000 В переменного тока
• Материал корпуса: сплав алюминиевый - легкий, коррозионностойкий, совместим с алюминиевыми жилами
• Защитное покрытие: лужёный - снижает окисление контакта, повышает проводимость и срок службы
• Количество болтов: 2 - обеспечивают равномерное прижатие жил, исключают перекосы
• Со срывной головкой: да - предотвращает случайную разборку после затяжки, фиксирует момент затяжки
• Срок службы: 30 лет - гарантирует длительную работоспособность при соблюдении условий эксплуатации

Совместимость и монтаж

Соединитель болтовой луженый СБЛ 25-50/2 1 кВ монтируется на винты - для установки нужны два болта M8 или аналогичные по размеру. Перед монтажом зачищается изоляция кабеля на длину, соответствующую глубине гильзы. Жилы вставляются в обе половины корпуса, затем болты затягиваются до момента срыва головок - это сигнал, что усилие достигло нормированного значения. Не допускается использование инструментов с регулируемым крутящим моментом - необходимо применять обычный ключ, чтобы гарантировать срыв головок.

Безопасность и стандарты

Соединитель болтовой луженый СБЛ 25-50/2 1 кВ соответствует требованиям ГОСТ Р 50490 и ПУЭ для соединений в электрических установках до 1 кВ. Лужёное покрытие снижает риск теплового разгона при высоких нагрузках. Устройство не предназначено для работы в взрывоопасных зонах или при температуре выше +70 C.

Преимущества

• Гальваническое лужёное покрытие защищает от окисления - особенно важно при работе с алюминием
• Срывные головки болтов исключают недотяг и перетяг - монтаж становится контролируемым без измерительных приборов
• Разборная конструкция позволяет заменить кабель или произвести диагностику без демонтажа всей системы
• Алюминиевый корпус совместим с алюминиевыми жилами - минимизирует гальванопару и термическое напряжение
• Высокая механическая прочность - выдерживает вибрацию и динамические нагрузки

Ограничения применения

• Не применяется для соединений сечением менее 25 мм2 или более 50 мм2 - возможен перегрев или плохой контакт
• Не рекомендован для постоянного погружения в воду - хотя IP-класс не указан, лужёное покрытие не является герметичной изоляцией
• Запрещена работа при температуре выше +70 C - материал корпуса и покрытие теряют стабильность
• Не подходит для соединения меди с алюминием без переходника - хотя заявлено совмещение, при частых перепадах температуры возможна элетрохимическая коррозия

Примеры использования

• Соединение фазных жил кабеля АВВГ на столбе ЛЭП
• Подключение входного кабеля к шине в щите управления станком
• Объединение двух участков кабеля в кабельном канале промзоны
• Переход от медного кабеля к алюминиевой шине в распределительном пункте

Практические советы

• При использовании с медными жилами обязательно нанесите антиоксидантную пасту - это продлит срок службы контакта
• Проверьте посадочную длину жилы перед монтажом - она должна полностью войти в гильзу, не торча наружу
• После монтажа проверьте затяжку болтов - если головки не сорвались, соединение не соответствует норме
• Для удобства сборки используйте ключ с удлинителем - доступ к болтам иногда ограничен конструкцией оборудования
• Не используйте этот соединитель вместо ответвительной муфты - он не предназначен для ответвлений, только для прямых соединений
