Соединитель болтовой луженый СБЛ 70-240/4 35кВ | UCB11-070-240-04-35 IEK

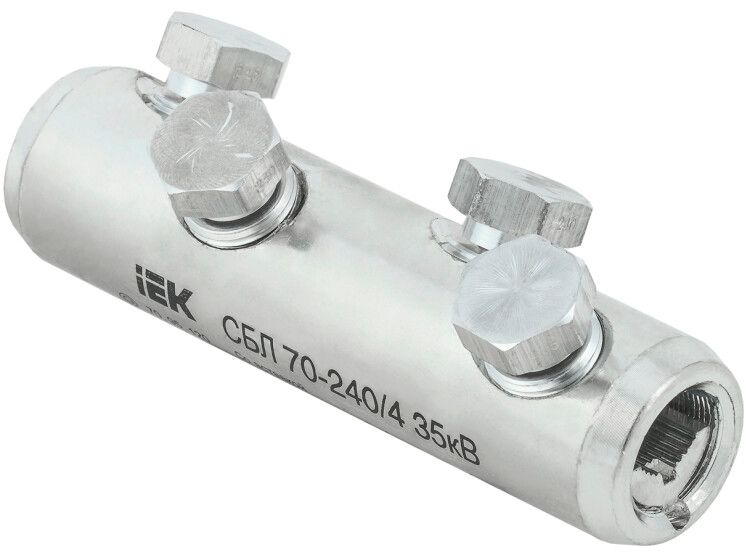

Соединитель болтовой луженый СБЛ 70-240/4 35кВ от IEK предназначен для надёжного электрического соединения кабельных жил сечением 70–240 мм² в сетях до 35 кВ. Благодаря лужёному покрытию и срывным головкам болтов он обеспечивает долговечную и безопасную работу даже в сложных условиях.

Назначение и область применения

Соединитель болтовой луженый СБЛ 70-240/4 35кВ используется для соединения алюминиевых и медных кабельных жил — как однопроволочных, так и многопроволочных, круглых и секторных. Применяется в распределительных устройствах, на подстанциях, в кабельных переходах и при прокладке силовых кабелей напряжением до 35 кВ. Подходит для внутренней и наружной установки в закрытых помещениях и защищённых зонах.

Технические характеристики

• Номинальное поперечное сечение кабеля: 70–240 мм²
• Рабочее напряжение: до 35 кВ
• Материал корпуса: сплав алюминиевый
• Покрытие поверхности: лужёное (оцинкованное с последующим оловянным слоем)
• Количество болтов: 4
• Способ монтажа: затяжка болтами
• Наличие срывной головки: да — предотвращает перетяжку
• Срок службы: 30 лет

Совместимость и монтаж

Соединитель болтовой луженый СБЛ 70-240/4 35кВ совместим с кабелями всех типов, соответствующих указанному сечению. Для монтажа требуется подготовить жилы: зачистить изоляцию, выровнять провода, вставить их в гильзу. Установка выполняется с помощью гаечного ключа — четыре болта равномерно затягиваются до момента срыва головок. Это гарантирует оптимальное усилие без риска повреждения металла. Не требует специального инструмента, кроме обычного ключа подходящего размера.

Безопасность и стандарты

Соединитель болтовой луженый СБЛ 70-240/4 35кВ соответствует требованиям к изоляционной прочности и тепловой устойчивости для высоковольтных систем до 35 кВ. Лужёное покрытие снижает риск окисления и электрохимической коррозии, особенно при контакте с медью. Конструкция исключает самопроизвольное ослабление соединения при вибрациях и температурных колебаниях.

Преимущества

• Гальваническое лужёное покрытие увеличивает срок службы и улучшает контакт при соединении меди и алюминия
• Срывные головки болтов обеспечивают точную затяжку без перегрузки
• Высокая механическая прочность и термостойкость материала
• Стандартная комплектация — один элемент заменяет несколько деталей, ускоряя сборку
• Подтверждённый срок службы — 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначена для работы в открытых, агрессивных средах (например, вблизи химических заводов или в морском климате без дополнительной защиты)
• Не рекомендуется использовать для кабелей сечением менее 70 мм² или более 240 мм² — возможна потеря герметичности и перегрев
• Запрещено применять в цепях переменного тока выше 35 кВ
• Не подходит для частых демонтажей — после срыва головок болты невозможно переустанавливать

Примеры использования

• Соединение фазных жил кабеля ААБл 3×240 на подземном кабельном участке
• Переход между алюминиевой шиной и медным кабелем в КРУ 10–35 кВ
• Объединение двух секторных жил в распределительной камере подстанции
• Ремонтный ответвительный узел на воздушной линии с кабельным вводом

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — используйте штангенциркуль для точного измерения
• Очищайте жилы от оксидной плёнки перед вставкой — особенно важно при работе с алюминием
• Затягивайте все четыре болта по диагонали, поэтапно, чтобы избежать перекоса
• После монтажа проверьте плотность соединения — попробуйте слегка потянуть кабели; они не должны двигаться
• Для длительной эксплуатации в сыром месте рекомендуется дополнительно заполнить соединение термостойким герметиком
