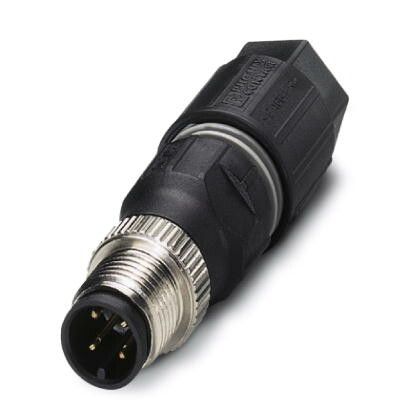

Соединитель для датчика/исполнительного устройства SACC-M12MS-4QO-0,75-M | 1641785 Phoenix Contact

Соединитель для датчика/исполнительного устройства SACC-M12MS-4QO-0.75-M от Phoenix Contact предназначен для надёжного подключения проводов к датчикам и исполнительным устройствам в условиях промышленной среды. Артикул 1641785 обеспечивает компактное и защищённое соединение с M12-разъёмом.

Назначение и область применения

Соединитель для датчика/исполнительного устройства SACC-M12MS-4QO-0.75-M используется для подключения четырёхпроводных датчиков и исполнительных механизмов - например,proximity-датчиков, клапанов, маломощных двигателей. Применяется на автоматизированных линиях, робототехнике, конвейерах, станках с ЧПУ. Подходит для установки в зонах с высокой вибрацией и возможностью попадания пыли и брызг воды.

Технические характеристики

• Тип разъёма: M12, мужской (штыревой), 4 контакта
• Сечение кабеля: до 0,75 мм2
• Материал корпуса: термопластик, устойчивый к механическим нагрузкам
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду
• Рабочее напряжение: до 250 В переменного тока / 250 В постоянного тока
• Токовая нагрузка: до 4 А на контакт
• Длина кабельного входа: рассчитана на фиксацию кабеля с внешним диаметром 4–8 мм

Совместимость и монтаж

Соединитель для датчика/исполнительного устройства SACC-M12MS-4QO-0.75-M совместим с любыми M12-разъёмами стандарта IEC 61076-2-101. Монтируется путём ввинчивания в гнездо M12 на оборудовании. Кабели подключаются через зажимы внутри корпуса - необходимо зачистить жилы на 6–8 мм и затянуть винты моментом 0,2 Нм. Для надёжности рекомендуется использовать кабель с экранированием и фиксирующей оплёткой.

Безопасность и стандарты

• Соответствует стандарту IEC 61076-2-101
• Сертифицирован по требованиям RoHS
• Использование материалов соответствует нормам UL и VDE

Преимущества

• Герметичная конструкция исключает выход сигнала из-за окисления контактов
• Фиксация кабеля предотвращает выдергивание при вибрации
• Легко заменяемый - не требует пайки или специнструментов
• Цветовая маркировка контактов снижает риск ошибок при подключении

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды
• Поддерживает только кабели сечением до 0,75 мм2; более толстые провода не войдут
• Не подходит для передачи мощных сигналов выше 4 А или напряжений свыше 250 В
• Не имеет встроенной защиты от переполюсовки - требуется соблюдать правильную полярность при подключении

Примеры использования

• Подключение датчика положения на конвейере в пищевой промышленности
• Соединение пневматического клапана с контроллером PLC
• Замена повреждённого шнура на датчике давления в цехе металлообработки
• Обеспечение быстрого доступа к датчику для обслуживания без демонтажа всей системы

Практические советы

• Перед монтажом проверьте, что посадочное отверстие на оборудовании точно соответствует M12 - диаметр резьбы 12 мм, шаг 1 мм
• Используйте кабель с запасом длины - не натягивайте его, чтобы не нагружать соединение
• При частых подключениях/отключениях применяйте защитный колпачок (не входит в комплект)
• Для длительной работы в агрессивной среде регулярно осматривайте резьбу и контакты на наличие коррозии
• Артикул 1641785 - это именно соединитель, а не кабель. Убедитесь, что у вас есть подходящий кабель с нужными жилами и разъёмом на другом конце
