Плата монтажная | pm133125 EKF

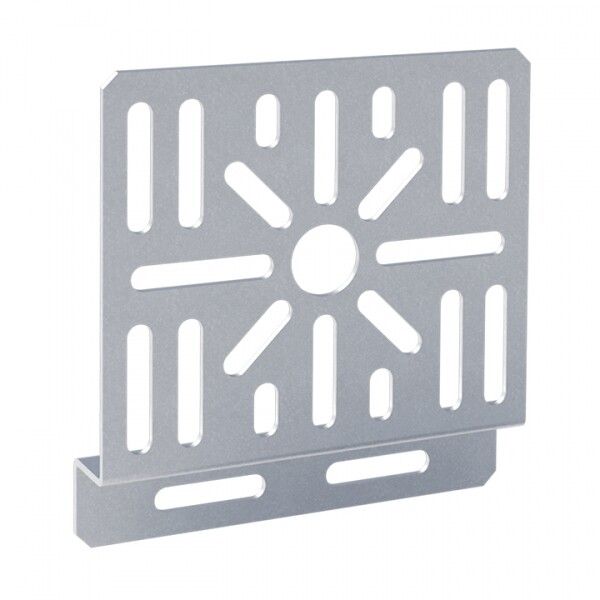

Плата монтажная EKF pm133125 - это надёжный уголковый соединитель из оцинкованной стали, предназначенный для фиксации кабельных лотков системы EKF-Line на стенках, потолках и других поверхностях. Благодаря защёлочному креплению и совместимости с лотками T-Line, плата монтажная обеспечивает быстрый и жёсткий монтаж без дополнительных крепёжных элементов.

Назначение и область применения

Плата монтажная EKF pm133125 используется для соединения и закрепления кабельных лотков системы EKF-Line в углах - например, при повороте трассы на 90°. Подходит для прокладки силовых и слаботочных кабелей в промышленных, коммерческих и жилых зданиях. Применяется на вертикальных, горизонтальных и наклонных поверхностях. Эта плата монтажная является частью модульной системы T-Line, позволяющей собирать трассы любой конфигурации.

Технические характеристики

• Тип изделия: плата монтажная уголкового типа
• Материал: сталь оцинкованная толщиной 0,8 мм
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное антикоррозийное покрытие
• Габаритные размеры: 133×125 мм
• Цвет: RAL 7035 (серый)
• Тип крепления: защёлка - фиксация без болтов и гаек
• Гарантийный срок: 36 месяцев
• Совместимость: да, с кабельными лотками системы EKF-Line T-Line

Совместимость и монтаж

Плата монтажная EKF pm133125 совместима исключительно с кабельными лотками серии EKF-Line T-Line. Крепление осуществляется через защёлки - они плотно фиксируют плату к боковым стенкам лотка без инструментов. Для установки достаточно совместить выступы на плате с пазами лотка и нажать до щелчка. Монтаж возможен как на стене, так и на потолке. Учитывайте, что защёлка рассчитана на нагрузку, соответствующую весу заполненного лотка - не используйте для тяжёлых многожильных кабелей сверх нормированной плотности.

Преимущества

• Запатентованная система защёлок - монтаж в несколько секунд, без сверления и крепёжа
• Оцинкование по методу Сендзимира - высокая стойкость к коррозии даже во влажных средах
• Жесткая угловая форма - сохраняет геометрию трассы, предотвращает провисание
• Совместимость с широким спектром аксессуаров EKF-Line - легко расширить систему
• Произведено в России - соответствие ГОСТ и требованиям промышленной безопасности

Ограничения применения

• Не применяется для кабельных лотков других производителей - несовместима с системами, отличными от EKF-Line T-Line
• Не рекомендуется для внешней установки под открытым небом - хотя покрытие устойчиво к влаге, долгосрочное воздействие осадков и УФ снижает срок службы
• Не предназначен для механически нагруженных участков - например, где возможны удары или вибрация выше нормы
• Толщина материала 0,8 мм - не подходит для лотков с очень большой нагрузкой (более 40 кг/м)

Примеры использования

• Переход кабельной трассы с горизонтальной поверхности на вертикальную стену в цехе
• Обход препятствий (трубопроводов, колонн) в офисном здании
• Сборка L-образной трассы для слаботочных сетей (LAN, CCTV) в серверной комнате
• Монтаж в подвале или техническом помещении с повышенной влажностью

Практические советы

• Перед монтажом проверьте, чтобы внутренние пазы лотка были чистыми - грязь может помешать защёлке зафиксироваться
• При сборке нескольких углов подряд - начинайте с нижнего участка, чтобы избежать перекосов
• Если требуется усиление - допускается дополнительно закрепить плату монтажную саморезами через отверстия в основании (если есть возможность доступа)
• Для длинных трасс с несколькими поворотами - используйте одну и ту же модель (pm133125) для единообразия и удобства замены
• Проверяйте цвет - RAL 7035 хорошо сочетается с другими элементами EKF-Line, не требует окраски после монтажа
