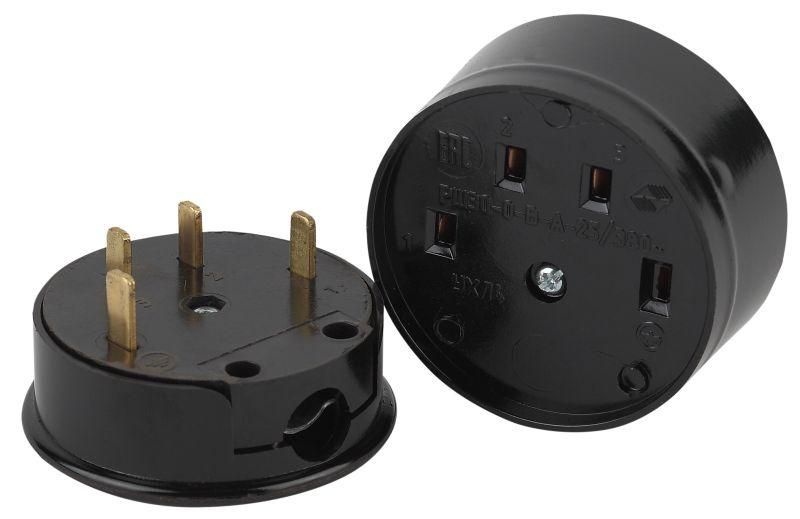

Соединитель электрический 1-м ОП 9-803-06 25А IP20 380В 3P+N (СЭ 30-В-А-25/380) карболит Intro Б0050374 ЭРА

Соединитель электрический 3P+N (СЭ 30-В-А-25/380) - это надёжная силовая розетка с заземлением для подключения трёхфазного оборудования на 380 В и током до 25 А. Выполнен из термопласта, устойчив к механическим нагрузкам и предназначен для открытой установки. Бренд ЭРА и артикул б0050374 указывают на соответствие промышленным стандартам.

Назначение и область применения

Соединитель электрический 3P+N (СЭ 30-В-А-25/380) используется для временного или постоянного подключения трёхфазных потребителей с заземлением. Подходит для станков, насосов, компрессоров, конвейеров и другого промышленного оборудования, работающего от сети 380 В. Устройство обеспечивает безопасное подключение и отключение нагрузки без необходимости перебора проводов.

Технические характеристики

• Номинальное напряжение: 380 В - рассчитан на работу в трёхфазной сети с линейным напряжением 380 В
• Номинальный ток: 25 А - выдерживает длительную нагрузку до 25 ампер
• Количество полюсов: 3P+N - три фазы + ноль, дополнительно заземление
• Заземляющий контакт: есть, расположен в положении “6 часов” - соответствует стандартному расположению для удобства подключения
• Степень защиты IP20 - защищён от доступа пальцами и крупными предметами, но не от воды и пыли; подходит только для внутренней установки в сухих помещениях
• Подключение: винтовые клеммы - надёжный способ фиксации проводов, позволяет использовать медные жилы сечением до 4 мм2
• Корпус: термопласт, черный цвет - устойчив к ударным нагрузкам, не горюч, легко моется
• Комплектация: в сборе с корпусом и вилкой - готов к использованию сразу после распаковки
• Количество гнезд: одно - предназначено для подключения одной вилки
• Индикация: наличие символов на корпусе - облегчает идентификацию фаз и назначения контактов

Совместимость и монтаж

Соединитель электрический 3P+N (СЭ 30-В-А-25/380) совместим со всеми вилками стандарта IEC 60309, имеющими аналогичную конфигурацию (3P+N+G, 25 A, 380 V). Монтаж выполняется открытым способом: устройство крепится на стену или щит с помощью штатных отверстий под саморезы. Для подключения используйте одножильные или многожильные медные провода сечением 1–4 мм2. Перед подключением обязательно отключите питание. Напряжение между фазами - 380 В, между фазой и нулём - 220 В.

Безопасность и стандарты

Соединитель электрический 3P+N (СЭ 30-В-А-25/380) соответствует требованиям ГОСТ Р 51321.1 и IEC 60309-2. Конструкция исключает случайное касание токоведущих частей благодаря защищённой форме контактов и корпусу. Индикация на корпусе помогает правильно определить назначение каждого контакта. Применение устройства вне допустимых условий (влажность, пыль, температура выше +40 C) снижает уровень безопасности.

Преимущества

• Готовый комплект с вилкой - экономит время на сборку
• Надёжные винтовые клеммы - минимизируют риск ослабления контакта при вибрации
• Чёрный термопластовый корпус - устойчив к химическим воздействиям и царапинам
• Фиксированное положение заземляющего контакта - гарантирует правильное подключение даже при спешке
• Легко проверяется внешним осмотром - все элементы видны и доступны

Ограничения применения

• Степень защиты IP20 - нельзя использовать во влажных, пыльных или наружных условиях
• Не предназначена для частого подключения/отключения - рекомендовано не более 10–15 циклов в день
• Не работает с однофазными вилками - требуется точное соответствие типоразмера
• Не подходит для высокочастотных или импульсных нагрузок - только для сетевой частоты 50 Гц
• Максимальная рабочая температура +40 C - при повышенной температуре окружающей среды возможна деформация корпуса

Примеры использования

• Подключение сварочного аппарата на производстве
• Временный доступ к питанию для мобильного станка на сборочном участке
• Подсоединение воздушного компрессора к трёхфазной сети через удлинитель с этой розеткой
• Обслуживание насосной группы в цеху с регулярным отключением питания

Практические советы

• Перед монтажом проверьте, что сечение проводов соответствует заявленному (не более 4 мм2); слишком тонкие провода перегреются, слишком толстые не войдут в клемму
• При закручивании винтов не переусердствуйте - можно повредить пластиковую клемму
• Если розетка будет работать в условиях вибрации, периодически проверяйте затяжку клемм
• Не заменяйте вилку на другую - она специально подобрана под этот корпус и контакты
• Для долговечности не используйте устройство в качестве обычной бытовой розетки - оно создано для промышленной эксплуатации
