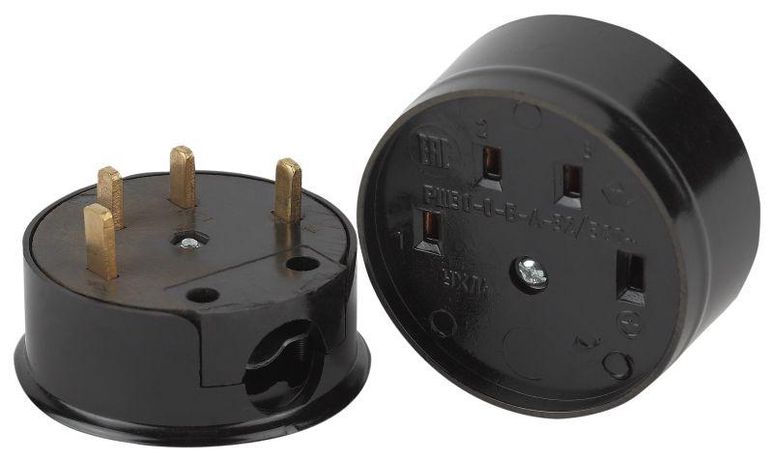

Соединитель электрический 1-м ОП 9-804-06 32А IP20 380В 3P+N (СЭ 30-В-А-32/380) карболит Intro Б0050375 ЭРА

Соединитель электрический 3P+N (СЭ 30-В-А-32/380) 32А 380В ОУ карболит (6/36/864) РШ-ВШ 32А 380В 3P+PE(ОУ) — это силовая розетка с заземлением для надёжного подключения трёхфазного оборудования. Бренд ЭРА и артикул б0050375 указывают на серийную продукцию, предназначенную для промышленной среды. Комплектуется вилкой, что упрощает быстрое подключение.

Назначение и область применения

Соединитель электрический 3P+N (СЭ 30-В-А-32/380) используется для временного или постоянного подключения трёхфазных потребителей мощностью до 32 А при напряжении 380 В. Подходит для оборудования с заземлением: станков, сварочных аппаратов, насосов, конвейеров, систем вентиляции. Применяется там, где требуется частая перестановка устройств или доступ к сети вне распределительного щита.

Технические характеристики

• Номинальное напряжение: 380 В — рассчитана на работу в трёхфазной сети 380 В переменного тока.
• Номинальный ток: 32 А — выдерживает нагрузку до 32 ампер без перегрева.
• Количество полюсов: 3 фазы + PE (заземление) — обеспечивает безопасное подключение с защитным проводником.
• Степень защиты IP20 — защищена от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли; предназначена для внутренней установки в сухих помещениях.
• Материал корпуса: термопласт — прочный, не поддерживающий горение, устойчив к механическим воздействиям.
• Цвет: чёрный — снижает видимость загрязнений, соответствует промышленному дизайну.
• Подключение: винтовые клеммы — надёжная фиксация жил, допускает многократное подключение и отключение.
• Заземляющий контакт расположен в положении “6 часов” — стандартизированное расположение для удобства соединения с вилкой.
• Комплектация: розетка с вилкой в одном комплекте — готовый набор для немедленного использования.

Совместимость и монтаж

Соединитель электрический 3P+N (СЭ 30-В-А-32/380) устанавливается открытым способом на стену или опору. Для монтажа нужны только шурупы и отвертка — никаких специальных инструментов не требуется. Кабель подключается через винтовые клеммы: фазы L1–L3, ноль N и заземление PE. Убедитесь, что сечение жил соответствует требованиям для 32 А (обычно 4–6 мм² медных проводов). Вилка из комплекта совпадает по форме и контактам — проверьте соответствие перед использованием.

Безопасность и стандарты

Соединитель электрический 3P+N (СЭ 30-В-А-32/380) соответствует требованиям ГОСТ Р МЭК 60309-2 для силовых соединителей. Наличие заземления (PE) гарантирует защиту от поражения током при пробое изоляции. Индикация на корпусе позволяет легко отличить фазы и заземление. Однако IP20 не обеспечивает защиту от влаги — использовать в сырых или открытых условиях запрещено.

Преимущества

• Готовый комплект с вилкой экономит время на поиск совместимых элементов.
• Термопластовый корпус устойчив к ударным нагрузкам и химическим веществам.
• Фиксированный порядок контактов (“6 часов”) исключает ошибочное подключение.
• Винтовые клеммы обеспечивают долговечное соединение даже при вибрациях.
• Чёрный цвет маскирует следы эксплуатации — важен для промышленных объектов.

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях — степень защиты IP20 недостаточна.
• Не рекомендован для циклических подключений более 10 раз в день — риск износа клемм и контактов.
• Не подходит для питания оборудования выше 32 А — возможен перегрев и выход из строя.
• Не используйте с алюминиевыми проводами без переходных наконечников — повышается риск окисления и нагрева.

Примеры использования

• Подключение мобильного сварочного аппарата на стройплощадке.
• Временный доступ к трёхфазной сети для тестирования станков на производстве.
• Подсоединение воздушного компрессора в мастерской с постоянными перемещениями.
• Обеспечение питания насосной группы в цеху с регулярным обслуживанием.

Практические советы

• Перед первым подключением проверьте соответствие фаз на вилке и розетке — неверное чередование может повредить двигатель.
• Затягивайте винты клемм равномерно и с усилием, указанном в документации — слабый контакт вызывает нагрев.
• Не закрывайте соединитель крышками или материалами — он нуждается в свободном воздухообмене для теплоотвода.
• Проверяйте состояние контактов каждые 6 месяцев — особенно при высоких нагрузках или вибрациях.
• Если планируете использование в условиях повышенной влажности — выбирайте модели с IP44/IP67, так как этот экземпляр (СЭ 30-В-А-32/380) не имеет такой защиты.
