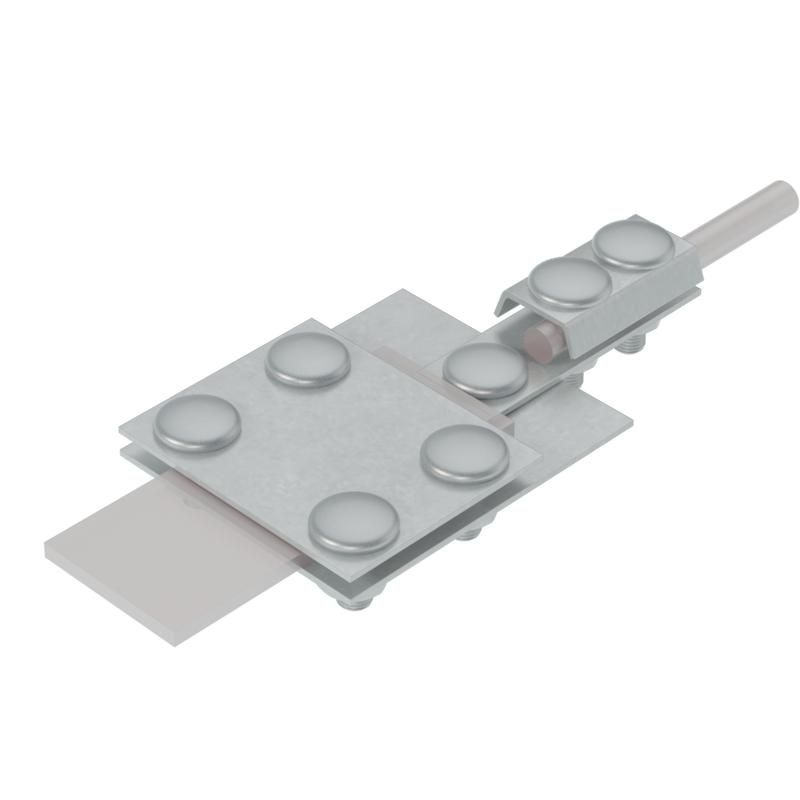

Соединитель контрольный универсальный UKS-B40-D5-8 HD полоса до 40мм пруток d5-8мм сталь гор. оцинк. КМ MA0078 КМ-Профиль

Соединитель контрольный универсальный UKS-B40-D5-8 HD от КМ-Профиль предназначен для надёжного механического соединения и последующего контроля сопротивления между стальной полосой до 40 мм и прутком заземления диаметром 5–8 мм. Изделие применяется в системах молниезащиты и заземления, особенно там, где требуется доступ к точке соединения для диагностики.

Назначение и область применения

Соединитель контрольный универсальный UKS-B40-D5-8 HD используется для создания разборного соединения между двумя типами проводников: плоской стальной полосой шириной до 40 мм и круглым прутком диаметром 5–8 мм. Он обеспечивает электрический контакт и позволяет выполнять измерения сопротивления без демонтажа всей системы. Подходит для установки в составе систем молниезащиты и заземления на объектах с повышенными требованиями к долговечности и доступности для обслуживания.

Технические характеристики

• Максимальная ширина полосы: 40 мм
• Диаметр прутка: 5–8 мм
• Крепление: два болта M8 с прижимными пластинами
• Материал корпуса: сталь с оцинкованием методом горячего погружения
• Стандарт покрытия: ГОСТ 9.307-89
• Условия эксплуатации: соответствует ГОСТ 15150-69 - устойчив к влаге, низкой загрязнённости, внешней среде

Совместимость и монтаж

Соединитель UKS-B40-D5-8 HD совместим с любыми стальными проводниками, соответствующими указанным габаритам. Для монтажа:

• Разместите полосу и пруток в соответствующих каналах изделия;
• Закрепите детали прижимными пластинами;
• Затяните болты M8 равномерно, чтобы избежать перекоса контактов;
• Не используйте силовые инструменты - достаточно ручного усилия для плотного контакта.

Изделие не требует сварки или пайки - соединение остаётся разборным, что удобно для периодических проверок сопротивления.

Безопасность и стандарты

Соединитель UKS-B40-D5-8 HD изготовлен в соответствии с ГОСТ 9.307-89 (горячее цинкование) и ГОСТ 15150-69 (климатическое исполнение). Это гарантирует устойчивость к коррозии в условиях повышенной влажности, открытых площадках и слабокоррозийных средах. Соответствие нормам обеспечивает безопасную работу в системах молниезащиты и заземления.

Преимущества

• Разборная конструкция - возможность контролировать сопротивление без разрушения соединения;
• Высокая прочность благодаря оцинкованной стали - срок службы более 25 лет в агрессивных условиях;
• Поддержка двух типов проводников - снижает необходимость в специализированных комплектующих;
• Простота монтажа - не требуются сварочные работы или дорогостоящие инструменты.

Ограничения применения

• Не предназначена для использования в агрессивных химических средах (например, рядом с кислотами, щелочами, морской водой);
• Не рекомендуется применять при температурах ниже -40 C - возможна потеря эластичности материалов;
• Не подходит для медных или алюминиевых проводников - материал корпуса рассчитан исключительно на стальные элементы;
• Не следует использовать в местах с постоянным механическим воздействием (вибрация, удары) - риск ослабления крепления.

Примеры использования

• Соединение вертикального стального прутка с горизонтальной полосой в системе молниезащиты здания;
• Контрольная точка на промышленном объекте для регулярных замеров сопротивления заземления;
• Узел перехода между основным контуром заземления и выносным электродом на территории АЭС, ХПК, заводских комплексов;
• Монтаж в подземных коллекторах, насосных станциях, где важна коррозионная стойкость и доступ к соединению.

Практические советы

• Перед монтажом очистите поверхности полосы и прутка от ржавчины и оксидов - это повысит надёжность контакта;
• Проверяйте момент затяжки болтов M8 - слишком слабая затяжка вызывает нагрев, слишком сильная - деформацию металла;
• При использовании в открытом воздухе рекомендуется ежегодно осматривать соединение на предмет коррозии и ослабления креплений;
• Соединитель UKS-B40-D5-8 HD от КМ-Профиль - часть системы AURAFORT®, поэтому лучше сочетать его с другими компонентами этой же серии для гарантированной совместимости.
