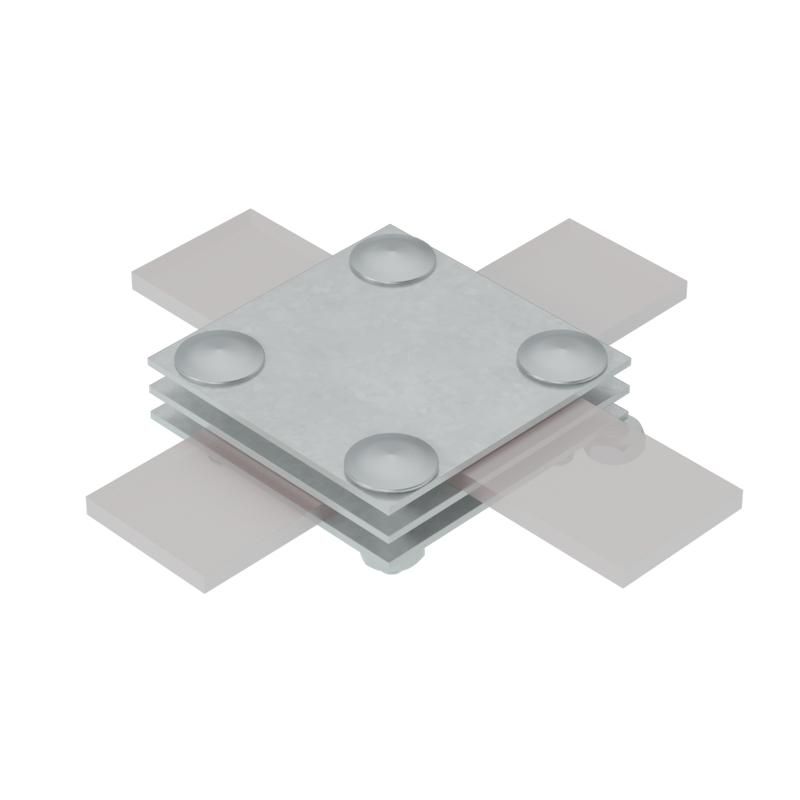

Соединитель крестообразный 3XS-B40 INOX304 для полосы до 40мм с 3 пластинами нерж. сталь КМ MA0050 КМ-Профиль

Соединитель крестообразный для полосы до 40 мм с 3 пластинами из нержавеющей стали INOX304, КМ - это надёжный компонент системы AURAFORT®, предназначенный для создания электрического контакта между плоскими проводниками при монтаже контуров заземления. Бренд КМ-Профиль выпускает этот элемент (артикул ma0050) специально для условий с повышенной коррозионной активностью.

Назначение и область применения

Соединитель крестообразный для полосы до 40 мм с 3 пластинами из нержавеющей стали INOX304, КМ используется для крестообразного и Т-образного соединения плоских металлических полос - например, медных или стальных проводников заземления. Он обеспечивает постоянный электрический контакт без сварки, что важно там, где нельзя применять термические методы. Применяется в системах заземления на объектах с особыми требованиями к безопасности и долговечности: пищевых и фармацевтических производствах, химических цехах, портовых сооружениях, на береговой линии.

Технические характеристики

• Максимальная толщина полосы: до 40 мм
• Количество прижимных пластин: 3
• Материал: нержавеющая сталь AISI304 (INOX304)
• Устойчивость к коррозии: высокая - подходит для агрессивных сред
• Рабочая температура: соответствует ГОСТ 15150-69 (эксплуатация в широком температурном диапазоне)
• Фиксация: болтовые комплекты (не входят в комплект)

Совместимость и монтаж

Соединитель крестообразный для полосы до 40 мм с 3 пластинами из нержавеющей стали INOX304, КМ совместим с любыми плоскими проводниками той же или меньшей толщины. Для установки требуется предварительно просверлить отверстия в полосах и использовать болты M8–M12 (не включены в комплект). Монтаж выполняется в два этапа: сначала выравнивают полосы, затем затягивают болты равномерно, чтобы избежать перекоса. Убедитесь, что поверхности полос чистые - оксиды снижают проводимость.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения для умеренного и холодного климатов. Материал AISI304 подтверждает соответствие нормам для оборудования в пищевой и медицинской промышленности. Нет открытых острых кромок - исключает риск травм при обслуживании.

Преимущества

• Не требует сварки - безопаснее и быстрее в монтаже
• Антикоррозийная сталь AISI304 гарантирует срок службы более 25 лет даже во влажной и солёной среде
• Три прижимные пластины обеспечивают равномерное распределение давления и надёжный контакт
• Поддерживает гибкую конфигурацию: крестовые и Т-соединения в одной детали
• Легко проверяется и обслуживается - можно открутить и осмотреть контакт без демонтажа всей системы

Ограничения применения

• Не предназначен для соединения круглых проводов - только плоских полос
• Требует внешних болтов и гаек; комплект крепежа не входит в поставку
• Не рекомендован для мест с механическими ударными нагрузками - возможна деформация пластин
• Не заменяет основную точку заземления - работает как соединительный элемент внутри контура

Примеры использования

• Заземление технологического трубопровода на химзаводе с частыми мойками щелочами
• Объединение полос заземления в цехе по производству молочных продуктов
• Создание T-соединения между вертикальным и горизонтальным заземлителем у причальной стенки
• Монтаж контура заземления в бассейне или океанариуме

Практические советы

• Перед монтажом протрите поверхности полос спиртом - удалите жировые пятна и оксиды
• Используйте болты с гроверами или шайбами для предотвращения самопроизвольного ослабления
• При использовании в морской зоне проверяйте состояние крепежа каждые 6 месяцев
• Не используйте соединитель в качестве опоры - он не рассчитан на механическую нагрузку
• Для контроля качества контакта после монтажа измерьте переходное сопротивление - оно должно быть менее 0,1 Ом
