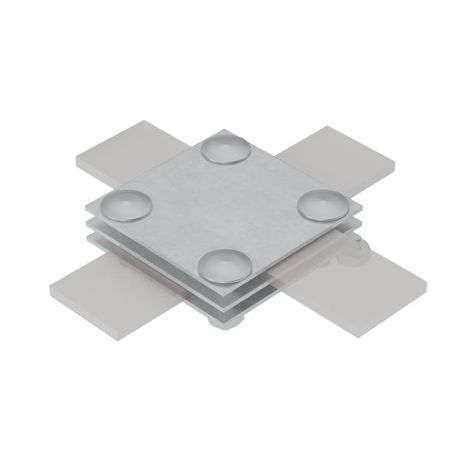

Соединитель крестообразный 3XS-B40 для полосы до 40мм с 3 пластинами сталь КМ MA0046 КМ-Профиль

Соединитель крестообразный для полосы до 40 мм с 3 пластинами сталь КМ (артикул ma0046, бренд КМ-Профиль) - это компонент системы AURAFORT®, предназначенный для надёжного соединения плоских заземляющих проводников в виде креста или буквы Т. Изделие используется в системах заземления внутри помещений и в условиях умеренной агрессивности.

Назначение и область применения

Соединитель крестообразный для полосы до 40 мм с 3 пластинами сталь КМ применяется для создания электрических соединений между тремя плоскими проводниками - например, медными или стальными полосами шириной до 40 мм. Он обеспечивает непрерывный электрический контур в системах заземления, особенно там, где требуется пересечение или ответвление проводников. Подходит для установки в помещениях, на объектах с невысокой влажностью и в слабоагрессивных средах. Применяется в промышленных зданиях, энергообъектах, на транспорте и в других системах, требующих надёжного заземления.

Технические характеристики

• Максимальная ширина полосы: 40 мм
• Количество соединяемых проводников: три (крестообразное или Т-образное соединение)
• Материал: оцинкованная сталь, полученная электрохимическим методом
• Фиксация: прижимные пластины + болтовые комплекты (не входят в комплект)
• Климатическое исполнение: УХЛ (по ГОСТ 15150-69) - для работы в сухих и умеренно агрессивных условиях
• Рекомендовано применение: внутри помещений

Совместимость и монтаж

Соединитель совместим с любыми плоскими проводниками шириной до 40 мм, изготовленными из меди, стали или алюминия. Для монтажа необходимо использовать болты и гайки соответствующего класса прочности (обычно M8–M10, в зависимости от нагрузки). Пластины плотно прижимаются к поверхности полосы, обеспечивая минимальное переходное сопротивление. Перед установкой рекомендуется зачистить контактирующие поверхности от оксидов и грязи. Болтовые соединения затягиваются с усилием, указанным в документации производителя - переусиливать нельзя, чтобы не повредить цинковое покрытие.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ. Цинкование по ГОСТ 9.306 обеспечивает антикоррозийную защиту в условиях сухого воздуха. Не предназначен для постоянного воздействия воды, химических паров или агрессивных газов. Электрическая безопасность достигается за счёт равномерного распределения тока через все три контакта и соблюдения правил монтажа.

Преимущества

• Устойчивость к механическим нагрузкам благодаря стальной основе
• Электрохимическое цинкование - более равномерное и долговечное покрытие по сравнению с горячим
• Поддерживает высокую проводимость при правильном монтаже
• Совместим с системой AURAFORT® - позволяет использовать однотипные крепёжные решения
• Не требует сварки - снижает время монтажа и риск повреждения проводника

Ограничения применения

• Не допускается использование во влажных помещениях, на улице или в агрессивных средах (например, в химцехах, бассейнах, канализационных коллекторах)
• Не подходит для проводников шириной более 40 мм - возможен контактный нагрев и потеря надёжности
• Цинковое покрытие не защищает от длительного контакта с солями, щелочами и кислотами
• Требуется обязательное использование болтового крепления - изделие не является самозажимным

Примеры использования

• Заземление промышленного оборудования: соединение трёх заземляющих полос в точке пересечения
• Обустройство контура заземления в производственных цехах - ответвление от основной линии
• Системы защиты от молнии: соединение вертикальных и горизонтальных заземлителей в форме креста
• Аксессуары для заземления в электрощитовых и трансформаторных подстанциях

Практические советы

• Выбирайте болты с подходящей длиной - они должны проходить через всю толщину полосы и пластины, не выступая слишком сильно
• Перед сборкой проверьте, что все детали имеют одинаковый уровень цинкования - не используйте изделия с видимыми повреждениями покрытия
• При использовании в системе AURAFORT® сохраняйте единый тип крепёжа - это упрощает обслуживание и диагностику
• Для контроля качества соединения после монтажа рекомендуется замерить переходное сопротивление - оно не должно превышать 0,1 Ом
• Соединитель ma0046 от КМ-Профиль - часть модульной системы; он легко комбинируется с другими элементами AURAFORT® для масштабирования контура
