Соединитель крестообразный 3XS-D5-8-B30 для прутка d5-8мм и полосы до 30мм с 3 пластинами сталь КМ MA0006 КМ-Профиль

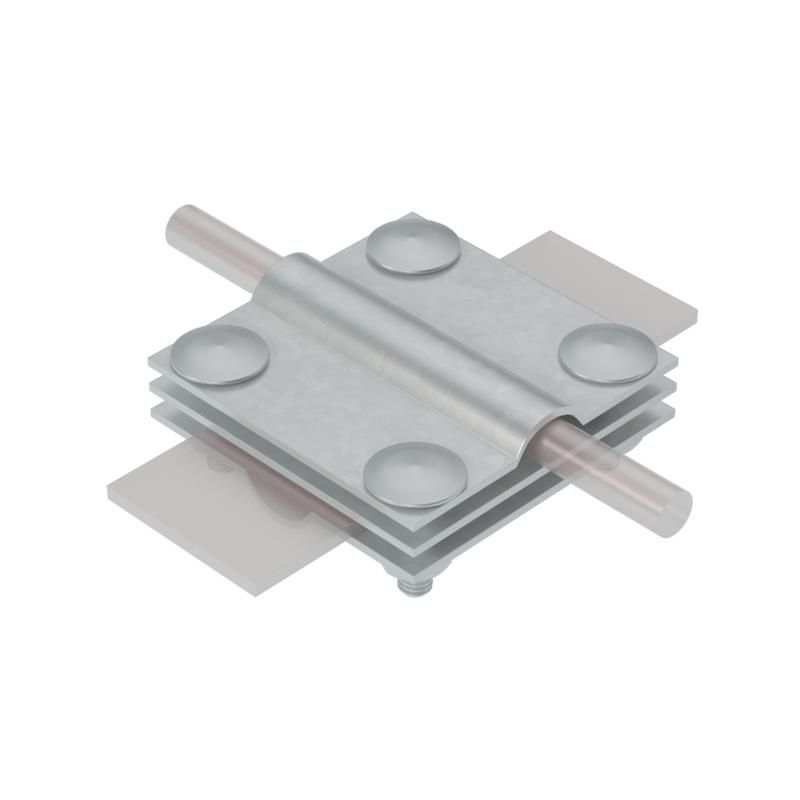

Соединитель крестообразный для прутка 5–8 мм и полосы до 30 мм с 3 пластинами сталь КМ от бренда КМ-Профиль (артикул ma0006) - это надёжный компонент системы AURAFORT®, предназначенный для создания электрических соединений между металлическими проводниками в системах заземления. Он обеспечивает прочную фиксацию прутка и полосового проводника в крестообразном или Т-образном узле.

Назначение и область применения

Соединитель крестообразный для прутка 5–8 мм и полосы до 30 мм с 3 пластинами сталь КМ используется для формирования контура заземления в системах AURAFORT®. Применяется там, где необходимо соединить вертикальный заземлитель (пруток) с горизонтальным проводником (полосой) под углом 90° или в виде буквы T. Подходит для внутренних установок, в помещениях с контролируемой влажностью и в условиях слабой агрессии окружающей среды.

Технические характеристики

• Поддерживаемый диаметр прутка: 5–8 мм
• Ширина полосы: до 30 мм
• Количество прижимных пластин: 3
• Материал: сталь с электрохимическим цинкованием
• Тип соединения: крестообразный и Т-образный
• Фиксация: болтовые комплекты (не входят в комплект)
• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69 - для умеренного и холодного климата, внутри помещений

Совместимость и монтаж

Соединитель совместим с любыми стальными прутками диаметром 5–8 мм и стальными полосами шириной до 30 мм. Для сборки требуется болтовой комплект M8 или аналогичный - он не включён в поставку. Монтаж выполняется на подготовленной поверхности: пруток и полоса вставляются в соответствующие пазы, после чего затягиваются болтами через прижимные пластины. Напряжение на соединении не передаётся - изделие работает исключительно как механический и электрический контакт в системе заземления.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 и рассчитано на работу в условиях, не содержащих агрессивных химических веществ, высокой влажности или открытого воздействия осадков. Цинкование обеспечивает антикоррозийную защиту в рамках заявленных условий эксплуатации. Не рекомендовано применение в агрессивных средах (например, вблизи химпроизводств, в сырых тоннелях или на открытом воздухе без защиты).

Преимущества

• Устойчивость к механическому напряжению благодаря трём прижимным пластинам
• Электрохимическое цинкование повышает срок службы в сравнении с гальванизацией методом горячего покрытия
• Стандартная форма позволяет использовать один тип соединителя для двух видов соединений - крестообразного и Т-образного
• Совместимость с сериями AURAFORT® обеспечивает единый подход к проектированию и монтажу заземляющих систем

Ограничения применения

• Не допускается использование вне помещений без дополнительной герметизации или защитного кожуха
• Запрещена эксплуатация в средах с повышенной влажностью (>75%) или постоянным контактом с водой
• Не подходит для соединения медных или алюминиевых проводников - материал корпуса и пластин - сталь, возможна гальванопара
• Не предназначен для работы под нагрузкой тока выше нормированного для заземляющего контура (не является токоведущим элементом силовой цепи)

Примеры использования

• Соединение вертикального заземлителя (прутка Ø6 мм) с горизонтальной полосой 30×4 мм в здании подстанции
• Обустройство крестообразного перехода между основным контуром заземления и дополнительным заземляющим проводником в цехе
• Монтаж в распределительных пунктах, котельных, административных зданиях с сухим микроклиматом

Практические советы

• Перед монтажом проверьте соответствие диаметра прутка (5–8 мм) и ширины полосы (до 30 мм) - перегрузка вызовет плохую фиксацию
• Используйте болты класса прочности 8.8 и гроверы для предотвращения саморазвинчивания
• После сборки протестируйте контактное сопротивление - оно должно быть менее 0,1 Ом
• При использовании в помещениях с частыми температурными колебаниями (например, в холодильных камерах) убедитесь, что влага не конденсируется на поверхности соединителя
• Не используйте этот соединитель вместо сварного узла - он служит для быстрого и демонтируемого соединения, а не для постоянной монолитной связи
