Соединитель проволоки крестовой (251 8-10) | 5312035 OBO Bettermann

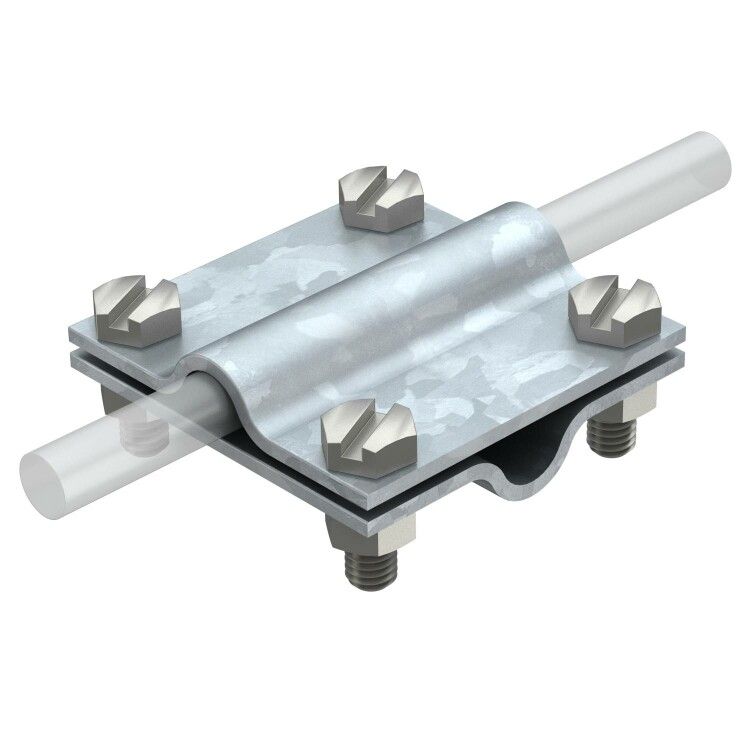

Соединитель крестовой для проволоки и прутка оцинкованный 8-10 мм от OBO BETTERMANN (арт. 251 8-10 / 5312035) предназначен для надёжного механического соединения круглых проводников в системах молниезащиты. Его х-образная форма позволяет выполнять перекрёстные соединения между проводами диаметром 8–10 мм, обеспечивая долговечную передачу тока молнии.

Назначение и область применения

Этот соединитель используется исключительно в системах внешней молниезащиты для создания перекрёстных соединений между стальными проводниками. Подходит для установки на кровле, фасадах, вышках и других металлических конструкциях, где требуется соединить два провода под углом 90°. Применяется в коммерческих, промышленных и жилых объектах, соответствующих требованиям ГОСТ Р 50571.42/IEC 62305.

Технические характеристики

• Тип соединителя: Х-образный (крестовой)
• Соединяемые проводники: круглые, диаметром 8–10 мм
• Материал корпуса: сталь
• Защитное покрытие: горячее цинкование - устойчиво к коррозии даже в агрессивных средах
• Крепление: винт с шестигранной головкой - обеспечивает плотное и контролируемое затягивание
• Артикулы: 251 8-10, 5312035

Совместимость и монтаж

Соединитель совместим только с круглыми стальными проводниками диаметром 8–10 мм. Для правильной сборки:

• Убедитесь, что диаметр провода точно попадает в указанный диапазон - меньший диаметр не будет надёжно зажат, больший - повредит внутреннюю поверхность.
• Затягивайте винт гаечным ключом до момента плотного контакта - переусиливать нельзя, чтобы не деформировать металл.
• Перед монтажом очистите поверхности проводов от оксидов и грязи - это снижает переходное сопротивление.
• Не используйте с медными, алюминиевыми или плоскими проводниками - они не обеспечивают нужного контактного давления.

Безопасность и стандарты

Соединитель соответствует требованиям системы молниезащиты IEC 62305 и ГОСТ Р 50571.42. Горячее цинкование гарантирует соответствие классу коррозионной стойкости C4-C5 по ISO 12944. Материал не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая механическая прочность благодаря стальной основе и термически закреплённому цинковому слою.
• Цинковое покрытие предотвращает коррозию даже при длительном воздействии влаги и солевых осадков.
• Шестигранный винт позволяет использовать стандартный ключ - удобство при работе на высоте.
• Фиксирует проводники без необходимости сварки - снижает время монтажа и риск повреждения материала.

Ограничения применения

• Не предназначена для соединения проводников большего диаметра - возможна потеря герметичности и нагрев при прохождении тока молнии.
• Не применяется внутри помещений или в условиях постоянного контакта с кислотами, щелочами - цинк может разрушаться быстрее.
• Не заменяет точечную сварку в местах повышенных нагрузок - рекомендуется дополнять контрольными замерами сопротивления после монтажа.
• Не подходит для многожильных проводов - требуются специальные зажимы с распределением усилия.

Примеры использования

• Соединение двух продольных проводников молниеприёмника на крыше здания через поперечный элемент.
• Обустройство сетчатой сети молниезащиты на антенной вышке или башне.
• Пересечение вертикальных спусков с горизонтальными контурными проводами на фасаде промзоны.

Практические советы

• Перед установкой проверьте диаметр провода штангенциркулем - даже 0,5 мм отклонения влияют на качество контакта.
• После монтажа выполните измерение переходного сопротивления - норма ≤ 0,2 Ом для систем молниезащиты.
• При использовании в coastal-зоне (прибрежные районы) дополнительно смазывайте места контактов антикоррозийной пастой на базе меди.
• Храните в сухом месте - влага в упаковке может вызвать образование белого налёта на цинке, который не влияет на работу, но требует очистки перед монтажом.
