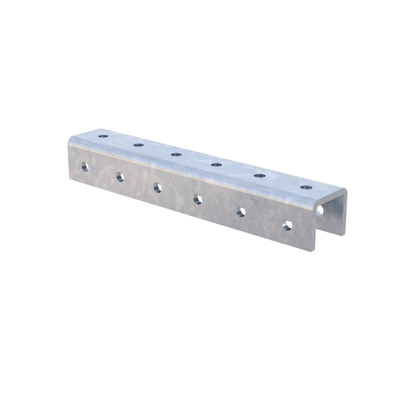

Соединитель опорной конструкции кабельной эстакады BTL-20 L300 6мм сталь гор. оцинк. DKC BPN4130HDZ ДКС

Соединитель для профиля 41×41, 300 мм, сталь горячеоцинкованная, толщина 6 мм, BTL-20, DKC - надёжный элемент для сборки металлоконструкций из C-образных профилей серии B5 Combitech. Применяется там, где требуется прочное и долговечное соединение без сварки.

Назначение и область применения

Этот внешний соединитель предназначен для соединения двух C-образных профилей по длине - например, при удлинении рам, стоек или несущих элементов. Подходит для сборки каркасов, ограждений, стеллажей, станционных платформ и других конструкций на базе профилей BPL-41, BPM-41, BPV-41, BPD-41. Особенно эффективен в условиях повышенной нагрузки и влажности благодаря защите от коррозии.

Технические характеристики

• Тип изделия: внешний соединитель
• Форма профиля: C-образный
• Размер профиля: 41 × 41 мм
• Длина: 300 мм
• Толщина стенки: 6 мм
• Материал: сталь с горячим цинкованием
• Цвет: светло-серый
• Артикул: BPN4130HDZ
• Серия: B5 Combitech (DKC)

Совместимость и монтаж

Соединитель совместим только с профилями серии B5 Combitech: BPL-41, BPM-41, BPV-41, BPD-41. Устанавливается снаружи профилей - фиксируется болтами через предварительно просверленные отверстия. Для монтажа требуются болты M8 или M10 (не входят в комплект). Габариты соединителя точно соответствуют внутреннему сечению профиля - обеспечивает плотную посадку без люфта. Не рекомендуется использовать с профилями других серий или производителей - возможны зазоры и снижение жесткости соединения.

Безопасность и стандарты

Изделие изготовлено из стали, соответствующей требованиям GOST 19903 и EN 10147. Горячее цинкование обеспечивает класс защиты Z275 - устойчивость к коррозии в средних и агрессивных условиях. Соответствует нормам безопасности для несущих конструкций в промышленном и коммерческом применении.

Преимущества

• Высокая механическая прочность за счёт толщины 6 мм - выдерживает значительные нагрузки на срез и изгиб
• Горячее цинкование гарантирует срок службы более 15 лет даже во влажной среде
• Не требует сварки - позволяет собирать и разбирать конструкции многократно
• Универсальная форма - одинаково хорошо работает с любыми типами C-профилей серии B5 Combitech
• Легко распознаётся по цвету и геометрии - минимизирует риск ошибки при монтаже

Ограничения применения

• Не подходит для соединения профилей внутри - используется только как внешний элемент
• Не рассчитан на динамические ударные нагрузки (например, вибрация станков высокой мощности без демпферов)
• Запрещено использовать с профилями другого сечения - даже небольшое отличие в размерах (например, 40×40) приведёт к плохому контакту
• Не является заменой сварному шву в ответственных конструкциях с высокими динамическими нагрузками

Примеры использования

• Удлинение вертикальных стоек в системах хранения
• Сборка рам для ограждений на производстве
• Монтаж направляющих для конвейеров
• Создание каркаса для временных площадок и эстакад
• Ремонт и модификация существующих металлических конструкций без сварочного оборудования

Практические советы

• Перед установкой проверьте, что профили имеют точные размеры 41×41 мм - допуск +-0,5 мм допустим, больше - соединитель будет плохо сидеть
• Используйте болты с плоской головкой и шайбами - они равномерно распределят нагрузку и не повредят цинковое покрытие
• При работе в агрессивной среде (цеха с кислотами, морской воздух) дополнительно смазывайте места крепления антикоррозийной paste
• Не перетягивайте болты - это может деформировать тонкий край профиля
• Соединитель BTL-20, DKC - часть системы B5 Combitech; для целостности всей конструкции используйте другие элементы этой же серии
