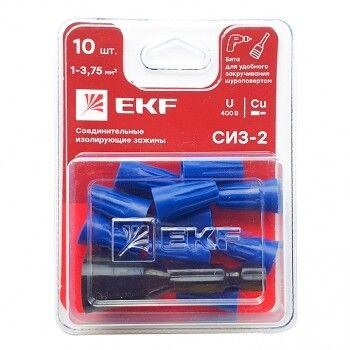

Соединитель проводов СИЗ-2 1-3.75кв.мм (блист.10шт) EKF plc-cc-4-b

Соединитель проводов СИЗ-2 1-3,75 мм2 (блистер, 10 штук) от EKF предназначен для безопасного и надёжного соединения двух медных проводов с суммарным сечением от 1 до 3,75 мм2. Этот зажим сочетает механическую фиксацию и электроизоляцию в одном компактном элементе - идеально подходит для распределительных коробок, щитов и других точек ответвления в бытовой и промышленной электропроводке.

Назначение и область применения

Соединитель проводов СИЗ-2 используется исключительно для соединения двух одножильных или многожильных медных проводов. Он не предназначен для алюминиевых проводов, для соединений более чем двух жил или для силовых цепей выше 400 В. Применяется в распределительных коробках, электрических щитах, при замене выключателей, розеток и светильников. Подходит как для квартирного ремонта, так и для монтажа в производственных помещениях с невысокими требованиями к влагозащите.

Технические характеристики

• Суммарное сечение соединяемых жил: 1–3,75 мм2
• Номинальное напряжение: 400 В
• Максимальный диаметр одного провода: 4 мм
• Количество соединяемых жил: 2
• Цвет корпуса: синий (стандарт для нулевых проводников по ГОСТ)
• Материал корпуса: огнеупорный прессованный ПВХ
• Внутренний элемент: анодированная коническая пружина
• Способ монтажа: навинчивание

Совместимость и монтаж

Соединитель проводов СИЗ-2 совместим только с медными проводами. Перед установкой необходимо зачистить изоляцию на длину 8–10 мм. Концы проводов должны быть ровными, без повреждённых жил. Монтаж осуществляется путём навинчивания зажима на оголённую часть проводов до плотной фиксации - слышен характерный щелчок. Не требуется инструмент, достаточно пальцев. После сборки проверьте прочность соединения легким потягиванием. Соединитель не рассчитан на перегрузки - не используйте его в цепях с током свыше 16 А.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ПВХ, соответствует требованиям пожарной безопасности. Напряжение 400 В обеспечивает применение в сетях 220/380 В. Соответствует общепринятому техническому регламенту на изолирующие зажимы СИЗ, однако не имеет сертификата EN или IEC - рекомендовано использование в рамках российских норм (ГОСТ Р 50044.1-92).

Преимущества

• Не требует пайки, сварки или клеммников - экономит время при монтаже
• Автоматически фиксирует провода благодаря внутренней пружине
• Обеспечивает двойную защиту: механическая связь + изоляция
• Устойчив к нагреву и горению - корпус не плавится при кратковременном перегреве
• Можно демонтировать и переустанавливать без повреждения проводов

Ограничения применения

• Не применяется для алюминиевых, медно-алюминиевых или гибких многожильных проводов с сечением >3,75 мм2
• Не допускается использование вне распределительных коробок - открытый монтаж запрещён
• Не подходит для мест с постоянной вибрацией, высокой влажностью или температурой выше +40 C
• Не заменяет клеммы WAGO или болтовые соединения в силовых цепях с током выше 16 А
• Не следует использовать в цепях с частыми включениями/выключениями (например, в реле управления)

Примеры использования

• Подключение люстры к сети через распределительную коробку
• Разводка нулевого провода между несколькими розетками
• Соединение проводов при замене старого выключателя
• Добавление новой точки освещения в существующую сеть

Практические советы

• Выбирайте цвет СИЗ-2 (синий) только для нулевых проводов - соблюдайте цветовую маркировку
• Перед навинчиванием убедитесь, что все жилы одинаковой длины - иначе соединение будет ненадёжным
• Не затягивайте слишком сильно - можно повредить пружину или изоляцию
• Проверяйте герметичность соединения после монтажа: если провода легко вытянуть - зажим установлен некорректно
• Храните блистеры в сухом месте - влага снижает долговечность ПВХ
• Артикул plc-cc-4-b - это именно СИЗ-2 1–3,75 мм2 от EKF. Не путайте с другими моделями серии PROxima, которые имеют другое сечение.
