Соединитель проволоки крестовой * (252 8-10 CU) | 5312418 OBO Bettermann

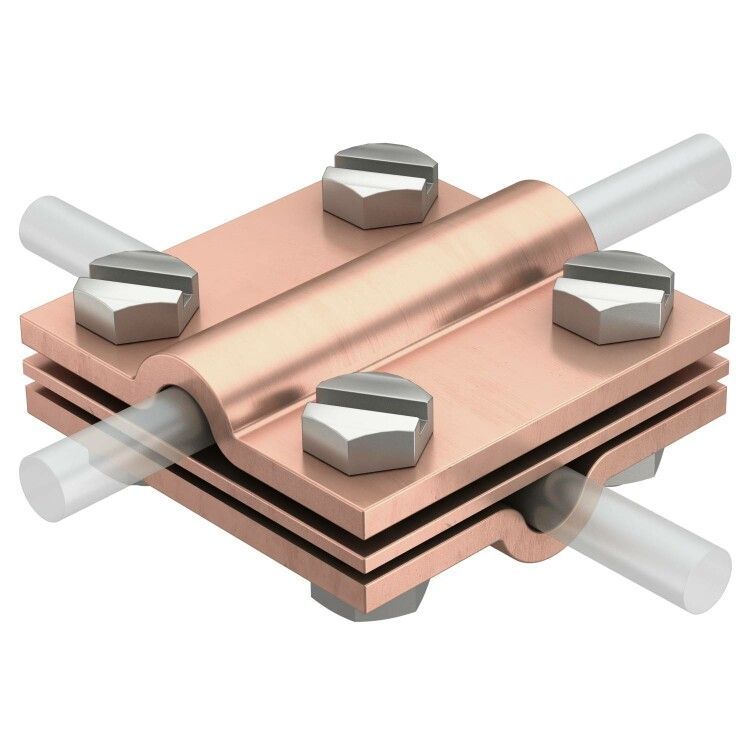

Соединитель проволоки крестовой для прутка d8-10 от OBO BETTERMANN - надёжный элемент для создания электрического контакта между двумя металлическими прутками диаметром 8–10 мм. Артикул 252 8-10 CU предназначен для систем молниезащиты и заземления, где требуется прочное и долговечное соединение без сварки.

Назначение и область применения

Соединитель проволоки крестовой для прутка d8-10 используется для соединения двух вертикальных или горизонтальных проводников из меди диаметром 8–10 мм под углом 90°. Применяется в системах молниезащиты зданий, контурах заземления, а также на объектах с высокими требованиями к электрической надёжности - например, на промышленных площадках, телекоммуникационных вышках, энергообъектах и исторических зданиях.

Технические характеристики

• Тип соединителя: крестовой - обеспечивает перекрёстное соединение двух проводников
• Соединяемый проводник: 8–10 мм - совместим с медными прутками указанного диаметра
• Материал: медь - высокая электропроводность и устойчивость к коррозии
• Тип крепежа: четыре винта M8×25 с шестигранной головкой и четыре гайки M8
• Защитное покрытие: необработанная поверхность - требует дополнительной защиты при внешней установке
• Артикул: 252 8-10 CU - соответствует внутреннему каталогу OBO BETTERMANN

Совместимость и монтаж

Соединитель проволоки крестовой для прутка d8-10 рассчитан исключительно на медные прутки диаметром 8–10 мм. Для сборки используются четыре винта M8×25 и четыре гайки M8 - они входят в комплект. Установка выполняется путём просверливания отверстий в прутках и затяжки винтов равномерным моментом. Крестовая форма позволяет сохранить плоскостную ориентацию обоих проводников после монтажа. Не применяйте этот соединитель для алюминиевых или стальных проводников - материал несовместим.

Безопасность и стандарты

Соединитель проволоки крестовой для прутка d8-10 соответствует стандартам VDE 0185-305-3 и IEC/EN 62305-3 - что гарантирует соответствие требованиям к системам молниезащиты. Конструкция прошла испытания на термическую и механическую нагрузку, обеспечивающую безопасную работу при ударах молнии.

Преимущества

• Высокая электропроводность благодаря цельномедному корпусу
• Усиленная механическая прочность за счёт четырёх точек фиксации
• Стандартный крепёж M8 - легко заменяемый и доступный на рынке
• Подтверждённая сертификация для применений в молниезащите

Ограничения применения

• Не предназначена для работы с алюминием, сталью или другими металлами - возможна электрохимическая коррозия
• Не имеет защитного покрытия - при наружной установке необходимо нанести антикоррозийную смазку или использовать герметик
• Не рекомендуется для частых демонтажей - многократная затяжка винтов снижает надёжность контакта
• Не подходит для проводников меньше 8 мм или больше 10 мм - риск плохого контакта и повреждения резьбы

Примеры использования

• Соединение вертикального молниеотвода с горизонтальным заземляющим проводником на крыше здания
• Пересечение двух горизонтальных заземляющих лент в контуре вокруг промышленного цеха
• Обустройство точки перехода между основным и запасным контуром заземления

Практические советы

• Перед монтажом зачистите поверхности прутков до металлического блеска - удалите оксиды и грязь
• Затягивайте все четыре винта поочерёдно, чередуя диагональные пары - так предотвращается деформация
• При установке на открытом воздухе используйте контактную смазку типа OBO Contact-Gel или аналогичную - продлит срок службы
• Проверьте момент затяжки винтов - он должен быть достаточным для плотного контакта, но не превышать допустимые значения для M8 (не более 25 Нм)
• Избегайте попадания воды в место соединения - даже при наличии смазки длительное воздействие влаги снижает надёжность
