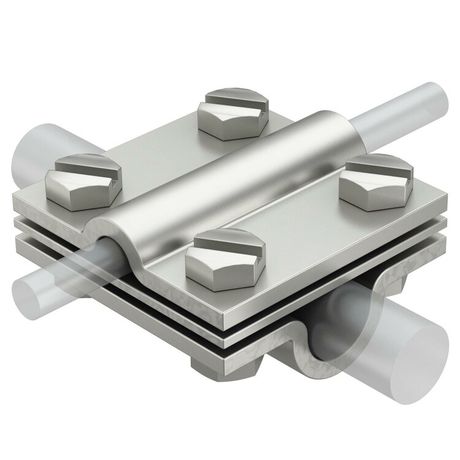

Соединитель проволоки крестовой (252 8-10x16 V4A) | 5312346 OBO Bettermann

Соединитель проволоки крестовой 252 8-10x16 V4A от OBO BETTERMANN предназначен для надёжного электрического соединения круглых и плоских проводников в системах уравнивания потенциалов и заземления. Материал из нержавеющей стали V4A обеспечивает долговечность даже в агрессивных средах.

Назначение и область применения

Соединитель проволоки крестовой 252 8-10x16 V4A используется для создания равнопотенциальных связей между металлическими элементами в системах молниезащиты, заземления и уравнивания потенциалов. Подходит для установки на объектах с высокими требованиями к коррозионной стойкости - например, на химических предприятиях, в пищевой промышленности, возле морского побережья или во внешних условиях.

Технические характеристики

• Тип соединителя: Х-образный (крестовой) - позволяет соединить четыре проводника под углом 90°
• Материал: Нержавеющая сталь 316 (V4A) - устойчив к коррозии, соляным туманам и химическим воздействиям
• Совместимые проводники: круглые с диаметром 8–10 мм, плоские шириной до 30 мм
• Крепёж: 4 шестигранных болта M8×25 и 4 гайки M8
• Покрытие: Необработанная поверхность - сохраняет естественные антикоррозийные свойства стали
• Размеры: Промежуточная пластина обеспечивает фиксацию проводников с различными сечениями

Совместимость и монтаж

Соединитель проволоки крестовой 252 8-10x16 V4A совместим с проводниками согласно VDE 0185-305-3 (IEC/EN 62305-3): два круглых провода Ø8–10 мм и один плоский 30 мм. Для монтажа требуется доступ к обоим сторонам соединителя. Установка выполняется с помощью стандартного ключа на 13 мм. Болты и гайки в комплекте - не требуют доп purchases. Обязательно затянуть все четыре соединения равномерно, чтобы избежать деформации пластины.

Безопасность и стандарты

Соединитель соответствует требованиям стандарта VDE 0185-305-3 (эквивалент IEC/EN 62305-3) - норматива для систем молниезащиты. Соответствие гарантирует безопасную передачу тока молнии и предотвращает перегрев при больших импульсных нагрузках.

Преимущества

• Высокая коррозионная стойкость благодаря материалу V4A - срок службы превышает аналоги из меди или оцинкованной стали
• Чёткая конструкция с промежуточной пластиной - исключает контакт проводников друг с другом, снижает риск окисления
• Универсальная совместимость - работает с двумя типами проводников одновременно
• Стандартный крепёж M8 - легко заменяем и доступен на рынке

Ограничения применения

• Не предназначена для использования в качестве основного проводящего элемента в цепях питания - только для выравнивания потенциалов
• Не рекомендовано применение в условиях постоянного механического нагружения или вибраций без дополнительной фиксации
• Не подходит для проводников сечением менее 8 мм или более 10 мм в диаметре; плоские проводники свыше 30 мм не будут плотно прилегать

Примеры использования

• Связь между арматурой бетона и молниеотводом на крыше здания
• Объединение трубопроводов, лестниц и металлоконструкций в резервуарном парке
• Заземление антенного оборудования на промышленных крышах
• Электрическое соединение вентиляционных каналов с контуром заземления в пищевых цехах

Практические советы

• Перед монтажом зачистите контактирующие поверхности проводников от оксидов и грязи - особенно важно для V4A, так как он не имеет покрытия
• Используйте только оригинальные болты и гайки M8 из комплекта - другие могут иметь отличную прочность или шаг резьбы
• Проверьте посадочные диаметры: если проводник Ø10 мм слишком тугой, слегка расширьте отверстие щупом, но не используйте силу
• При установке вне помещений - контролируйте состояние соединения каждые 2 года, особенно в солёной среде
• Соединитель 252 8-10x16 V4A от OBO BETTERMANN можно использовать в составе системы TBS - совместим с другими элементами этой серии
