Соединитель проволоки продольный * (226 CU) | 5336023 OBO Bettermann

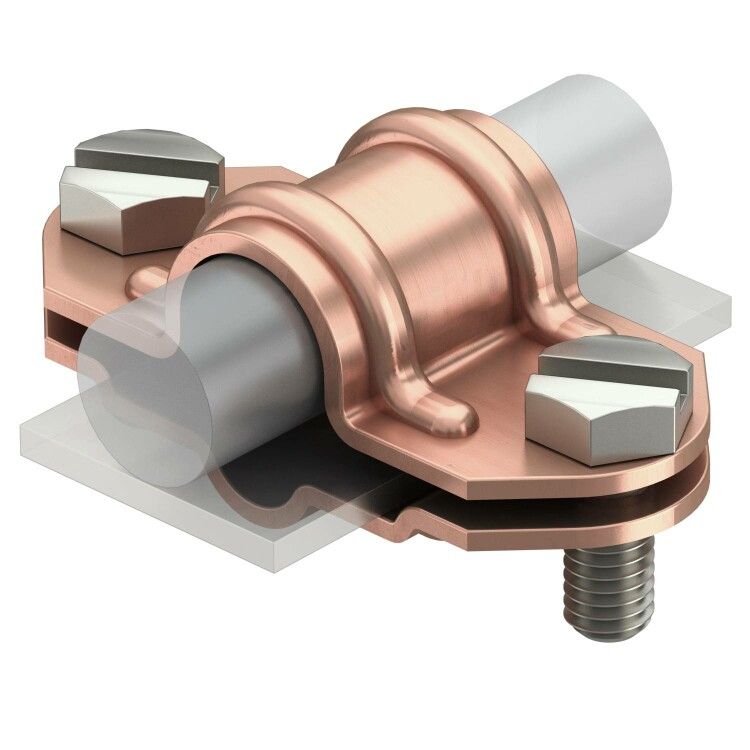

Соединитель проволоки продольный OBO BETTERMANN 226 CU предназначен для надёжного электрического соединения круглых и плоских проводников с использованием двух болтов. Артикул 5336023 соответствует требованиям международного стандарта VDE 0185-305 и применяется в системах молниезащиты, заземления и других ответственных сетях.

Назначение и область применения

Соединитель проволоки продольный OBO BETTERMANN 226 CU используется для создания постоянного электрического контакта между проводниками различной формы. Подходит для соединения:

• круглого провода диаметром 8–10 мм с круглым проводом диаметром 16 мм;
• круглого провода диаметром 8–10 мм с плоским проводником шириной 30–40 мм.

Основное применение - системы молниезащиты, заземления, уравнивания потенциалов на объектах промышленного, коммерческого и инфраструктурного назначения. Устройство обеспечивает механическую прочность и долговременную проводимость даже в агрессивных условиях.

Технические характеристики

• Тип изделия: Соединитель продольный, односторонний контакт.
• Материал: Медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность.
• Крепление: Два шестигранных болта M8×20 из нержавеющей стали V2A ( AISI 304 ) - устойчивы к коррозии, подходят для внешней установки.
• Обозначение производителя: 226 CU - внутренний код, указывающий на тип и материал устройства.
• Стандарт: Соответствует VDE 0185-305 (эквивалент ГОСТ Р МЭК 62305) - требование к соединениям в системах молниезащиты.

Совместимость и монтаж

Соединитель проволоки продольный OBO BETTERMANN 226 CU совместим только с проводниками указанного сечения. Для правильного монтажа:

• Зачистите концы проводов до металлического блеска - оксиды снижают проводимость.
• Разместите проводники в зажиме так, чтобы они плотно прилегали к поверхности медного корпуса.
• Затяните болты M8 моментом 10–12 Нм - недостаточное усилие вызывает нагрев, избыточное - повредит резьбу.
• Не используйте смазки или антикоррозийные составы внутри зажима - они нарушают металл-металл контакт.

Установка возможна как на вертикальных, так и на горизонтальных участках. Кабельные каналы и фиксирующие элементы должны исключить перемещение проводника под нагрузкой.

Безопасность и стандарты

Соединитель проволоки продольный 226 CU сертифицирован по VDE 0185-305 - европейскому стандарту для устройств в системах молниезащиты. Это гарантирует способность выдерживать импульсные токи молнии до 100 кА без разрушения контакта. Применение в соответствии с этим стандартом является обязательным для проектирования и монтажа молниезащиты в Европе и странах, принимающих эти нормы.

Преимущества

• Высокая надёжность контакта благодаря медному корпусу и точной геометрии зажима.
• Коррозионная стойкость за счёт нержавеющих болтов V2A - подходит для открытой установки и влажной среды.
• Механическая жёсткость - не деформируется при температурных колебаниях и вибрациях.
• Соответствие строгим стандартам - позволяет использовать в проектах, где требуется документальное подтверждение безопасности.

Ограничения применения

• Не предназначена для соединения проводов меньшего сечения - риск перегрева и расплавления.
• Не подходит для многожильных гибких кабелей - только цельнотянутые круглые или плоские проводники.
• Не рекомендуется для частого демонтажа - затяжка болтов снижает срок службы резьбы после нескольких циклов.
• Не следует использовать в качестве основного заземляющего проводника в системах с переменными токами выше 100 А - для этого нужны другие типы соединений.

Примеры использования

• Соединение стального молниеотвода (диаметр 16 мм) с медной заземляющей шиной (30x4 мм) на крыше здания.
• Подключение контурного заземления из медного провода Ø10 мм к вертикальному заземлителю Ø16 мм.
• Связка плоской медной ленты 30 мм с круглым проводом в подземном заземляющем контуре.

Практические советы

• Перед монтажом проверьте соответствие сечения проводника - отклонение более чем +-1 мм влечёт плохой контакт.
• Используйте только оригинальные болты M8×20 - сторонние аналоги могут иметь другую длину или класс прочности.
• После монтажа проведите контрольную диагностику термографической камерой - наличие перегрева говорит о неплотном контакте.
• Для длительной эксплуатации в соляной или химически активной среде дополнительно покрывайте корпус специальной противокоррозийной пастой (не попадая внутрь зажима).
