Соединитель проволоки Т-образный * (245 8-10 CU) | 5311152 OBO Bettermann

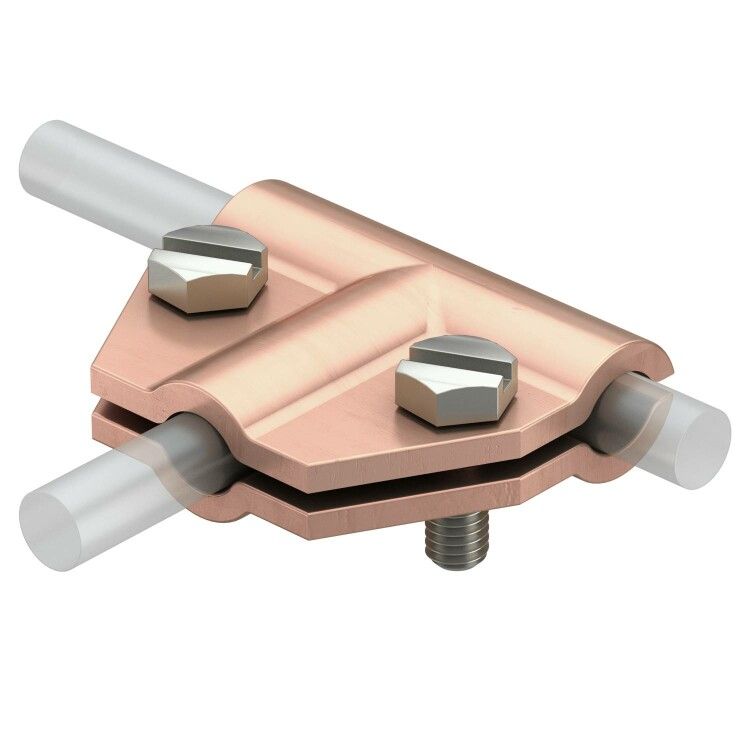

Соединитель проволоки Т-образный OBO BETTERMANN артикул 245 8-10 CU предназначен для надёжного электрического соединения двух медных проводников сечением 8–10 мм2 под углом 90°. Применяется в системах молниезащиты, заземления и других высоконагруженных сетях, где требуется механическая прочность и устойчивость к коррозии.

Назначение и область применения

Соединитель проволоки Т-образный используется для создания ответвлений в цепях заземления и молниезащиты. Он позволяет соединить два провода под прямым углом - один вдоль основной трассы, второй перпендикулярно ей. Подходит для установки на металлических конструкциях, фундаментах, опорах и других элементах, требующих постоянного и безопасного контакта.

Технические характеристики

• Тип соединителя: Т-образный
• Соединяемые проводники: 8–10 мм2 (два провода одинакового сечения)
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Крепёж: два винта с шестигранной головкой M6×16
• Покрытие: необработанная медь - без антикоррозийного слоя, требует защиты при внешней установке
• Соответствие стандартам: VDE 0185-305-3 (IEC/EN 62305-3)

Совместимость и монтаж

Соединитель проволоки Т-образный OBO BETTERMANN 245 8-10 CU совместим только с медными проводниками сечением 8–10 мм2. Для монтажа:

• Зачистите изоляцию с обоих проводов на 15–20 мм
• Вставьте каждый провод в своё гнездо до упора
• Затяните оба винта M6 моментом 1,5–2 Нм - не переусердствуйте, чтобы не повредить металл
• Убедитесь, что провода плотно зафиксированы и не выступают за пределы корпуса

Рекомендуется использовать ключ-шестигранник подходящего размера. После монтажа проверьте контакт щупом мультиметра.

Безопасность и стандарты

Соединитель проволоки Т-образный OBO BETTERMANN 245 8-10 CU соответствует нормам VDE 0185-305-3 и IEC/EN 62305-3 - это гарантирует его применение в системах молниезащиты класса I и II. Соответствие стандартам подтверждает способность выдерживать импульсные токи молнии и долговременные нагрузки без нагрева.

Преимущества

• Высокая механическая прочность благодаря массивному медному корпусу и двойным винтам
• Стабильный электрический контакт даже при колебаниях температур и вибрациях
• Простота монтажа - не требует специальных инструментов кроме шестигранника
• Подтверждённая сертификация для критически важных систем безопасности

Ограничения применения

• Не применяется для алюминиевых или комбинированных проводников - возможна электрохимическая коррозия
• Не имеет защитного покрытия; при наружной установке необходимо дополнительно изолировать или окрасить место соединения
• Не рассчитан на частое демонтажное обслуживание - затяжка винтов снижает срок службы после нескольких разборок
• Не подходит для проводов меньше 8 мм2 или больше 10 мм2 - риск перегрева или плохого контакта

Примеры использования

• Присоединение вертикального заземляющего электрода к горизонтальной ленте заземления
• Отвод от главной молниеприёмной сети к антенне или металлической крыше
• Соединение проводов в распределительном ящике системы молниезащиты
• Обустройство контура заземления вокруг трансформаторной подстанции

Практические советы

• Перед монтажом зачистите провода до блеска - оксидная плёнка увеличивает сопротивление
• Используйте смазку типа KONTAKTOL для предотвращения окисления, особенно во влажной среде
• При открытой установке закрывайте соединение термоусадочным кожухом или герметиком
• Проверяйте затяжку винтов через год после монтажа - вибрации и температурные циклы могут ослабить контакт
• Артикул 245 8-10 CU - единственный вариант в линейке OBO BETTERMANN для этого сечения и типа соединения; аналоги не обеспечивают ту же степень надёжности
