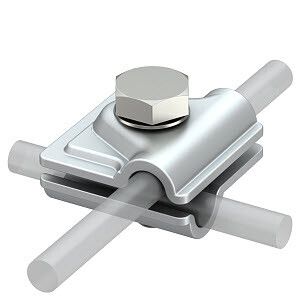

Соединитель проволоки универсальный (249 B ALU) | 5311713 OBO Bettermann

Соединитель проволоки универсальный (249 B ALU) от OBO BETTERMANN предназначен для надёжного механического соединения алюминиевых проводников сечением 8–10 мм2. Простой монтаж и соответствие международным стандартам делают его удобным решением для силовых цепей в промышленных и энергетических системах.

Назначение и область применения

Соединитель проволоки универсальный (249 B ALU) используется для создания прочных электрических соединений между алюминиевыми жилами. Подходит для T-образных, крестообразных и параллельных соединений. Часто применяется в распределительных щитах, на опорах ЛЭП, при подключении оборудования на производствах и в объектах ЖКХ, где используются алюминиевые кабели.

Технические характеристики

• Материал корпуса: алюминий
• Соединяемое сечение проводников: 8–10 мм2
• Диаметр провода: 8–10 мм
• Крепёжный винт: M10×30, из нержавеющей стали
• Тип крепления: шестигранная головка винта
• Поверхность: необработанная (без антикоррозийного покрытия)
• Стандарт: VDE 0185-305 (соответствует IEC 62305)

Совместимость и монтаж

Соединитель проволоки универсальный (249 B ALU) совместим только с алюминиевыми проводниками указанного сечения. Для правильного монтажа:

• Зачистите концы проводов на длину, достаточную для плотного контакта с внутренней частью соединителя;
• Убедитесь, что диаметр зачищенных жил находится в пределе 8–10 мм;
• Затяните винт M10 с помощью ключа подходящего размера - перетягивать нельзя, чтобы не повредить металл;
• Избегайте смешивания меди и алюминия в одном соединителе - возможна гальваническая коррозия.

Безопасность и стандарты

Соединитель проволоки универсальный (249 B ALU) соответствует европейскому стандарту VDE 0185-305, который регламентирует безопасность соединителей для молниезащитных систем. Это гарантирует устойчивость к токовым нагрузкам и долговечность при эксплуатации в условиях повышенной влажности и температурных колебаний.

Преимущества

• Высокая механическая прочность благодаря винту из нержавеющей стали;
• Простота установки - достаточно одного инструмента для затяжки;
• Подтверждённая надёжность по международному стандарту;
• Оптимальная форма для компактного расположения в ограниченном пространстве.

Ограничения применения

• Не предназначена для медных проводников - использование с медью вызывает электрохимическую коррозию;
• Не имеет внешнего защитного покрытия - требует дополнительной защиты (например, термоусадки или герметизации) при эксплуатации во влажной среде;
• Не рекомендован для частых вибраций или динамических нагрузок без фиксации корпуса;
• Работает только с одножильными проводами - многожильные требуют специальных наконечников.

Примеры использования

• Соединение алюминиевых проводов в распределительной коробке на фасаде здания;
• Подключение заземляющего контура к алюминиевой молниеприёмной сетке;
• Объединение нескольких ответвлений в системе освещения на улице;
• Переход от основного алюминиевого кабеля к группе потребителей в промышленном оборудовании.

Практические советы

• Перед установкой проверьте диаметр провода - даже небольшое отклонение от 8–10 мм снижает контактное давление и увеличивает риск нагрева;
• Если соединитель будет установлен вне помещения, обязательно используйте термоусадочные трубки или герметик для защиты от влаги;
• При работе с несколькими проводами одинакового сечения можно использовать все три входа - так обеспечивается равномерное распределение тока;
• После монтажа проверьте затяжку винта через несколько дней - первичная деформация металла может потребовать дополнительной подтяжки.
