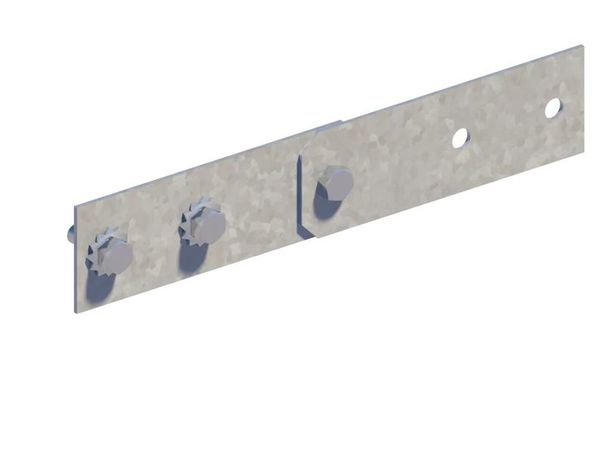

Соединитель шарнирный НЛ-СШц УТ2,5 (h=50мм, s=2,0мм) - Н0112163500 СОЭМИ

Соединитель шарнирный НЛ-СШц УТ2,5 (h=50 мм, s=2 мм) сталь - элемент для соединения кабельных лотков разной ширины и создания горизонтального поворота на 90°. Продукт от бренда СОЭМИ, артикулы 112163500 и н0112163500, выполнен из оцинкованной стали и рассчитан на жесткие условия эксплуатации.

Назначение и область применения

Соединитель шарнирный НЛ-СШц УТ2,5 (h=50 мм, s=2 мм) сталь используется для:

• соединения двух прямых кабельных лотков с разницей в ширине 100–200 мм;
• организации поворота кабельной трассы в горизонтальной плоскости под углом 90°;
• обеспечения плавного перехода между лотками различного сечения без перегиба кабелей.

Подходит для промышленных объектов: цеха, подстанции, энергообъекты, системы автоматизации, где требуется надежная и компактная сборка кабельных путей.

Технические характеристики

• Тип изделия: соединитель шарнирный болтовой
• Материал: сталь, оцинкованная по технологии Сендзимира
• Толщина стенки: 2 мм
• Высота профиля: 50 мм
• Длина: 250 мм
• Цвет: серый
• Исполнение: без встроенного соединителя - требует внешних крепежных элементов
• Климатическое исполнение: УТ2,5 (для умеренного и холодного климата, повышенной влажности)
• Стандарт: ТУ 3449-017-05774835-2007

Совместимость и монтаж

Для установки одного соединителя шарнирного НЛ-СШц УТ2,5 (h=50 мм, s=2 мм) сталь потребуется:

• два таких соединителя - один на каждый торец лотка;
• метизы с резьбой М8 (болты, гайки, шайбы) - не входят в комплект.

Рекомендуемый шаг крепления - каждые 150–200 мм по периметру. Убедитесь, что внутренний профиль лотка совпадает по форме и размеру с зоной соединения. Оцинкованное покрытие защищает от коррозии, но не заменяет герметизацию в условиях постоянной влаги.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-017-05774835-2007, которые регламентируют механическую прочность, геометрию и качество оцинковки. Климатическое исполнение УТ2,5 гарантирует работу при температуре от −40C до +40C и относительной влажности до 98%. Не применяйте в средах с агрессивными химикатами - оцинковка не обеспечивает стойкость к кислотам и щелочам.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм и качественной стали;
• Защита от коррозии - оцинковка по Сендзимиру обеспечивает долгий срок службы даже в сыром воздухе;
• Гибкий монтаж - позволяет собирать трассы с разным шагом и направлением без доработки лотков;
• Совместимость с большинством стандартных лотков СОЭМИ и аналогичных производителей с шириной 100/200 мм.

Ограничения применения

• Не предназначена для вертикальных поворотов - только горизонтальные;
• Требует обязательного использования двух экземпляров и внешнего крепежа М8 - не является самодостаточным элементом;
• Не рекомендуется для помещений с постоянным воздействием кислот, солевых растворов или агрессивных паров - оцинковка имеет ограниченную химическую стойкость;
• Не подходит для лотков с толщиной стенки более 2 мм - возможна потеря плотности контакта.

Примеры использования

• Переход между лотком 100 мм и 200 мм в цехе на участке с изменением числа кабелей;
• Обход препятствия (колонны, трубопровода) через поворот 90° в распределительном щите;
• Сборка кабельной трассы в подвале с высокой влажностью - оцинкованная сталь выдерживает длительную эксплуатацию без ржавчины.

Практические советы

• При заказе всегда проверяйте, что ширина лотков отличается именно на 100 или 200 мм - иначе соединитель не будет работать.
• Запасайтесь болтами М8 с гроверами и шайбами - они обеспечивают надежное крепление при вибрациях.
• После монтажа осмотрите стык: он должен быть плотным, без люфта. При необходимости подтяните крепеж после нагрузки на трассу.
• Соединитель шарнирный НЛ-СШц УТ2,5 (h=50 мм, s=2 мм) сталь от СОЭМИ - оптимальный выбор для систем, где важна долговечность, а не эстетика.
