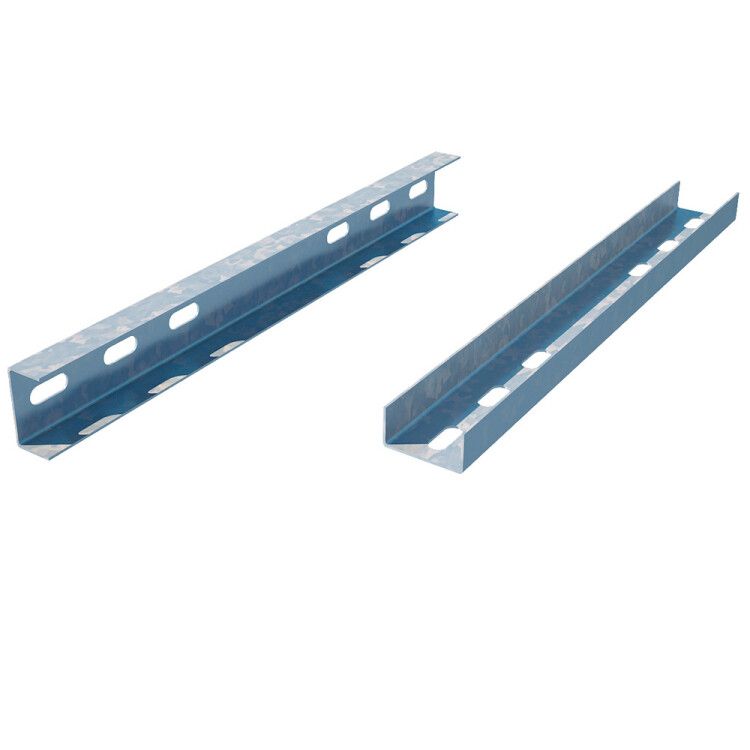

Соединитель швеллера SLP50*1000 горячеоцинкованный - SLP50*100 HD КМ-Профиль LO5763

Соединитель швеллера 50х100 мм сталь горячее цинкование от КМ-Профиля - это надёжный элемент для сборки несущих конструкций из U-профилей без сварки. Артикулы slp50-100 hd, slp50*100 hd и lo5763 подходят для монтажа кабеленесущих систем, стоек и рам в условиях повышенной влажности и на улице.

Назначение и область применения

Соединитель швеллера 50х100 мм сталь горячее цинкование используется для соединения двух швеллеров одного типа - внутренним способом, когда он вставляется внутрь профилей. Он обеспечивает жёсткую фиксацию и передаёт нагрузку от одного участка конструкции к другому. Подходит для сборки каркасов кабельных лотков, опорных конструкций, стоек оборудования, мостиков обслуживания и других металлических систем, где важна прочность и долговечность без сварки.

Технические характеристики

• Материал: сталь оцинкованная толщиной 2,5 мм - обеспечивает достаточную жёсткость для нагрузок до 100 кг на точку крепления
• Тип профиля: U-образный - совместим с швеллерами 50×100 мм по габаритам
• Тип соединителя: внутренний - вставляется внутрь профилей, не выступает за их контур
• Защитное покрытие: горячее цинкование по ГОСТ 9.307-89 - равномерный слой цинка, устойчивый к механическим повреждениям
• Цвет: светло-серый - естественный цвет оцинкованной стали, не требует окраски
• Климатическое исполнение: О1/О4 - работает при температуре от –40C до +40C, допускает эксплуатацию в помещениях с высокой влажностью и на открытом воздухе

Совместимость и монтаж

Соединитель швеллера 50х100 мм сталь горячее цинкование рассчитан исключительно на профили с внутренними габаритами 50×100 мм. Для установки используются болты М8–М10, заклепки или самонарезающие винты - в зависимости от нагрузки. Отверстия в соединителе расположены с шагом 50 мм, что соответствует стандартным расстояниям между креплениями швеллера. Установка выполняется вручную: вставьте соединитель внутрь обоих профилей, совместите отверстия и затяните крепёж. Никакой сварки не требуется.

Безопасность и стандарты

• Горячее цинкование выполнено в соответствии с ГОСТ 9.307-89 - гарантирует срок службы более 20 лет в атмосферных условиях
• Климатическое исполнение О1/О4 соответствует ГОСТ 15150-69 - изделие безопасно применять в зонах с повышенной влажностью, например, в бассейнах, холодильных камерах, на открытых площадках

Преимущества

• Не требует сварочных работ - экономит время и снижает риск деформации профиля
• Высокая коррозионная стойкость благодаря плотному слою цинка - не нуждается в дополнительной защите
• Равномерная передача нагрузки - минимизирует риск перегрузки в месте соединения
• Легко заменить - при необходимости можно демонтировать и заменить без повреждения основного профиля

Ограничения применения

• Подходит только для U-профилей 50×100 мм - не совместим с другими размерами или типами профилей (например, C-профилем)
• Не рекомендован для динамических нагрузок выше 100 кг на точку крепления - при вибрациях или ударных воздействиях возможна усталость металла
• Не предназначен для контакта с агрессивными химическими веществами (кислоты, щелочи) - даже оцинкованная сталь подвержена химической коррозии
• Избыточная влажность с одновременным наличием солей (морской воздух, промышленные выбросы) может снизить срок службы - в таких случаях лучше использовать нержавеющую сталь

Примеры использования

• Сборка несущих стоек для кабельных лотков в серверных помещениях
• Усиление каркаса конвейерной системы в пищевой промышленности
• Фиксация направляющих для освещения на крыше здания
• Создание временных опор для трубопровода в условиях запрета на сварку

Практические советы

• Перед монтажом проверьте внутренние размеры швеллера - реальные значения могут отличаться на +-1 мм от заявленных
• Используйте антивибрационные прокладки под головки болтов при работе с оборудованием, создающим тряску
• При использовании на улице - регулярно осматривайте места крепления на предмет скопления воды; продувайте соединения при возможности
• Артикулы slp50-100 hd, slp50*100 hd и lo5763 - это один и тот же продукт от КМ-Профиля. Разница лишь в формате записи - выбирайте любой, который удобен вашей системе учёта
